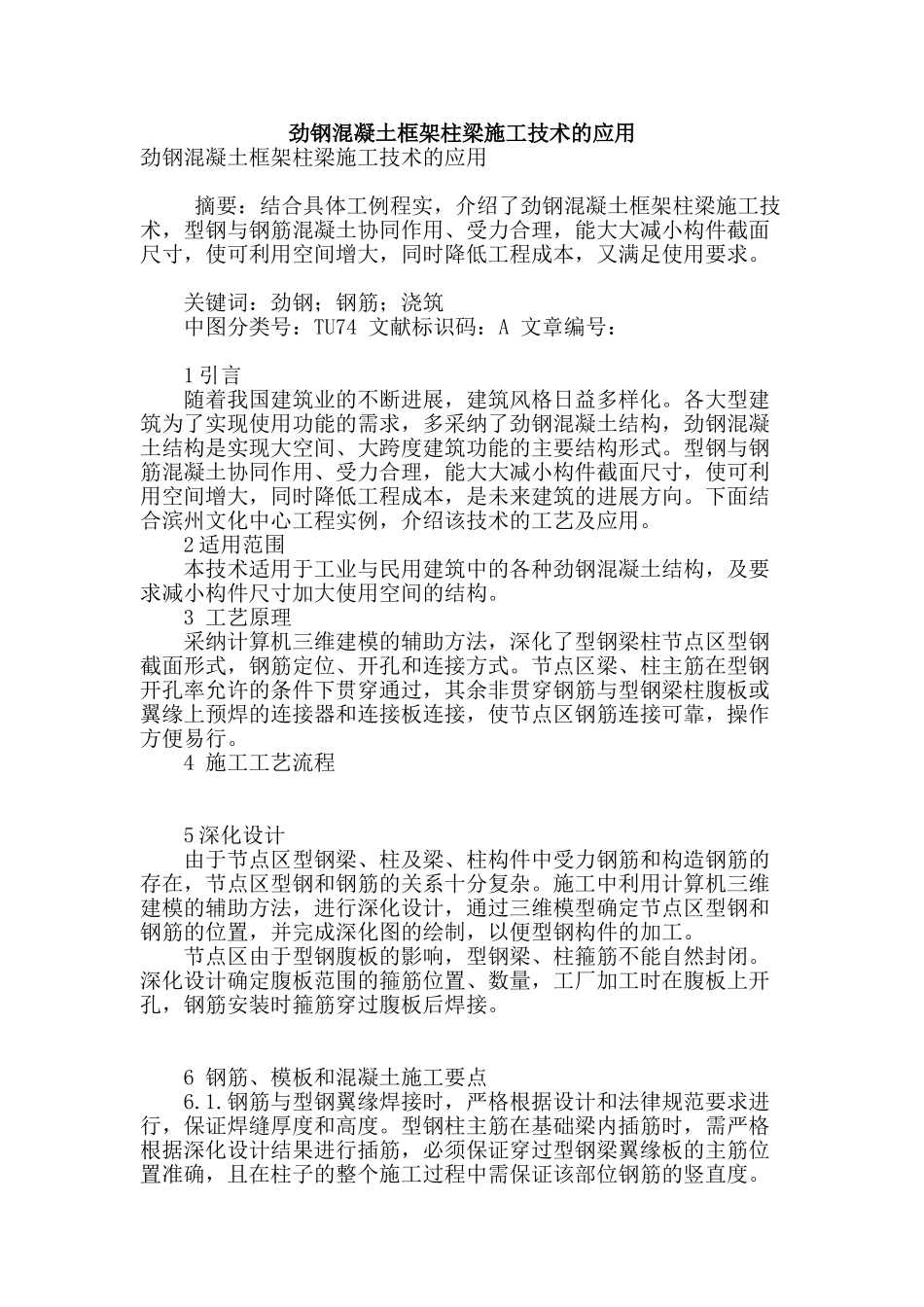

劲钢混凝土框架柱梁施工技术的应用

劲钢混凝土框架柱梁施工技术的应用劲钢混凝土框架柱梁施工技术的应用 摘要：结合具体工例程实，介绍了劲钢混凝土框架柱梁施工技术，型钢与钢筋混凝土协同作用、受力合理，能大大减小构件截面尺寸，使可利用空间增大，同时降低工程成本，又满足使用要求。 关键词：劲钢；钢筋；浇筑 中图分类号：TU74 文献标识码：A 文章编号： 1 引言 随着我国建筑业的不断进展，建筑风格日益多样化。各大型建筑为了实现使用功能的需求，多采纳了劲钢混凝土结构，劲钢混凝土结构是实现大空间、大跨度建筑功能的主要结构形式。型钢与钢筋混凝土协同作用、受力合理，能大大减小构件截面尺寸，使可利用空间增大，同时降低工程成本，是未来建筑的进展方向。下面结合滨州文化中心工程实例，介绍该技术的工艺及应用。 2 适用范围 本技术适用于工业与民用建筑中的各种劲钢混凝土结构，及要求减小构件尺寸加大使用空间的结构。 3 工艺原理 采纳计算机三维建模的辅助方法，深化了型钢梁柱节点区型钢截面形式，钢筋定位、开孔和连接方式。节点区梁、柱主筋在型钢开孔率允许的条件下贯穿通过，其余非贯穿钢筋与型钢梁柱腹板或翼缘上预焊的连接器和连接板连接，使节点区钢筋连接可靠，操作方便易行。 4 施工工艺流程 5 深化设计 由于节点区型钢梁、柱及梁、柱构件中受力钢筋和构造钢筋的存在，节点区型钢和钢筋的关系十分复杂。施工中利用计算机三维建模的辅助方法，进行深化设计，通过三维模型确定节点区型钢和钢筋的位置，并完成深化图的绘制，以便型钢构件的加工。 节点区由于型钢腹板的影响，型钢梁、柱箍筋不能自然封闭。深化设计确定腹板范围的箍筋位置、数量，工厂加工时在腹板上开孔，钢筋安装时箍筋穿过腹板后焊接。 6 钢筋、模板和混凝土施工要点 6.1.钢筋与型钢翼缘焊接时，严格根据设计和法律规范要求进行，保证焊缝厚度和高度。型钢柱主筋在基础梁内插筋时，需严格根据深化设计结果进行插筋，必须保证穿过型钢梁翼缘板的主筋位置准确，且在柱子的整个施工过程中需保证该部位钢筋的竖直度。穿过型钢梁翼缘板的主筋安装时先将待连接的钢筋从下往上穿过穿筋孔，然后利用专用套筒与下端钢筋连接。 箍筋是劲性钢筋混凝土结构中对混凝土起约束作用的重要钢筋构件，必须保证其完全闭合，并与主筋牢固连接。本工程劲性钢筋混凝土结构柱箍筋的施工难度较大，须与主筋安装穿插进行。柱箍筋由矩形箍筋、八边形箍筋、和拉条组成，大部分箍筋均设计为Φ...
