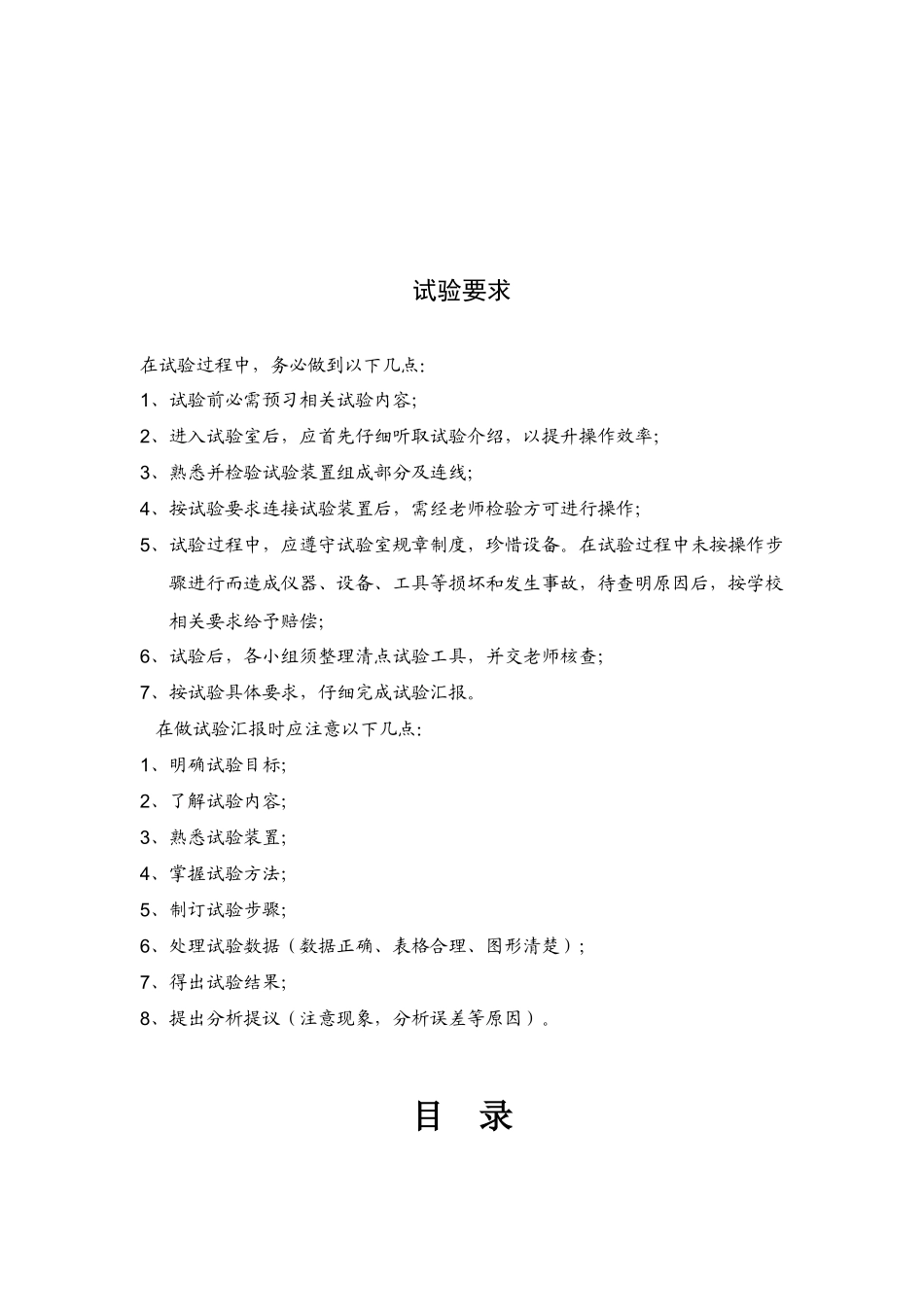

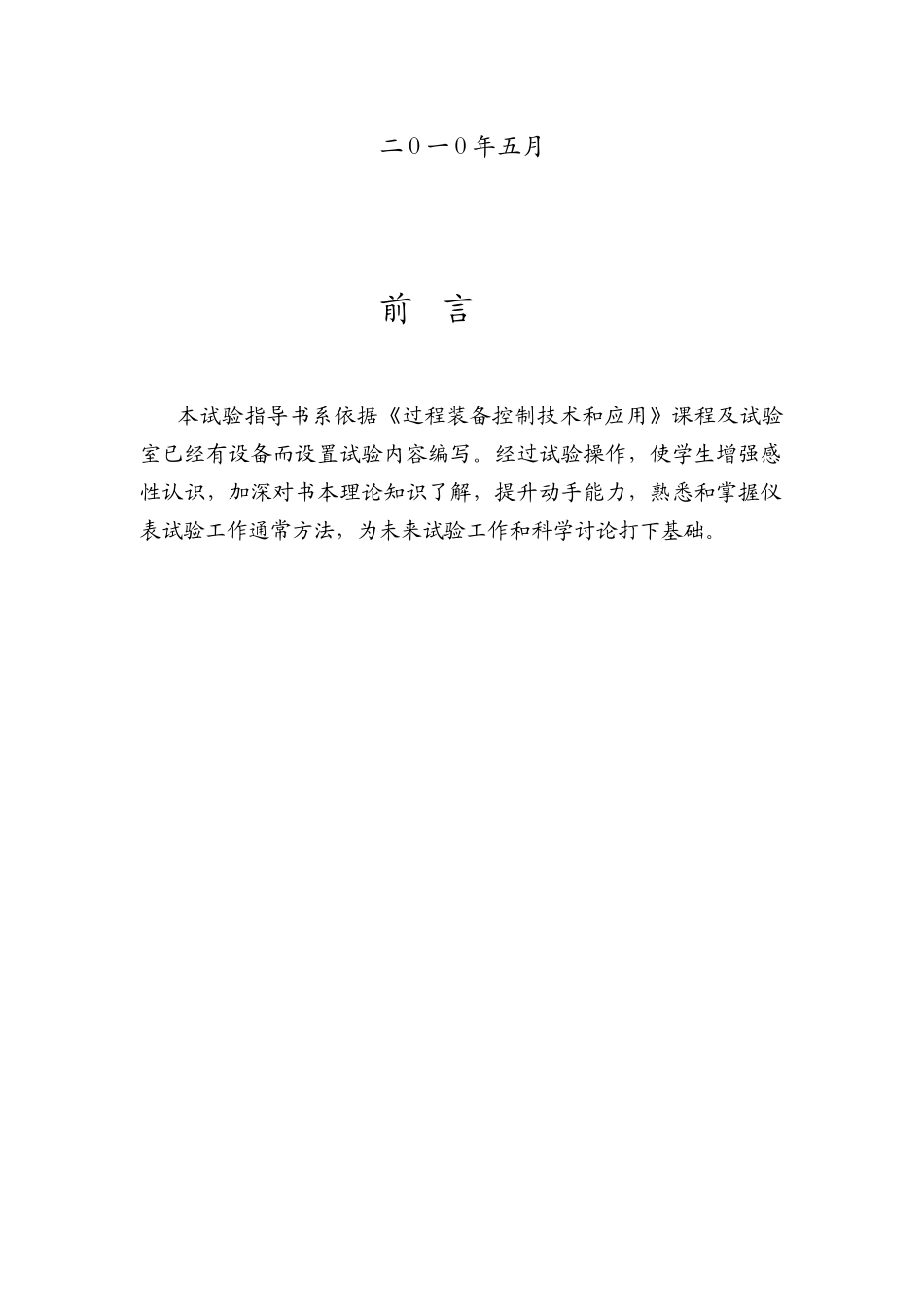

化工仪表及自动化试验指导书（过控装备和控制工程教研室）南昌大学环境和化学工程学院二 0 一 0 年五月前 言本试验指导书系依据《过程装备控制技术和应用》课程及试验室已经有设备而设置试验内容编写。经过试验操作，使学生增强感性认识，加深对书本理论知识了解，提升动手能力，熟悉和掌握仪表试验工作通常方法，为未来试验工作和科学讨论打下基础。试验要求在试验过程中，务必做到以下几点：1、试验前必需预习相关试验内容；2、进入试验室后，应首先仔细听取试验介绍，以提升操作效率；3、熟悉并检验试验装置组成部分及连线；4、按试验要求连接试验装置后，需经老师检验方可进行操作；5、试验过程中，应遵守试验室规章制度，珍惜设备。在试验过程中未按操作步骤进行而造成仪器、设备、工具等损坏和发生事故，待查明原因后，按学校相关要求给予赔偿；6、试验后，各小组须整理清点试验工具，并交老师核查；7、按试验具体要求，仔细完成试验汇报。 在做试验汇报时应注意以下几点：1、明确试验目标；2、了解试验内容；3、熟悉试验装置；4、掌握试验方法；5、制订试验步骤；6、处理试验数据（数据正确、表格合理、图形清楚）；7、得出试验结果；8、提出分析提议（注意现象，分析误差等原因）。目 录一、 试验一 弹簧管压力表校验………………………5二、 试验二 热电偶和动圈仪表配套使用……………7三、 试验三 自动电子电位差计校验…………………10 四、 试验四 自动电子平衡电桥校验…………………12五、 试验五 XMZ-102 数显仪表校验…………………13六、 试验六 XMZ-101 数显仪表校验…………………14七、 试验七 电容式差压变送器认识和校验……………15试验一 弹簧管压力表校验一、试验目标：1、 熟悉工业用弹簧管压力表结构、工作原理及校验方法；2、 掌握压力校验器基础结构原理和操作方法。二、试验设备：1、活塞式压力计 一台 型号 YU ~ 60010 ~ 600Kgf/cm 2 0.05 级2、弹簧管压力表标准表 一只 0 ~ 25Kgf/cm2 0.4 级标准表 一只 0 ~ 10Kgf/cm2 1.5 级 或 0 ~ 25Kgf/cm2 1.5 级三、试验装置1、和标准表比较压力计，图 11、手轮2、手摇泵3、活塞4、被校压力表5、6、7、针形阀8、标准压力表 9、贮油杯工作原理图 1 所表示：往油杯内注入传压工作介质（变压器油），打开针形阀 6，关闭针形阀 5 和 7，逆时针方向旋转手轮 1，将工作介质吸入手摇泵内，然后关闭针形阀 6，打...
