十天十三标高速公路工程平面控制测量成果报告VIP专享

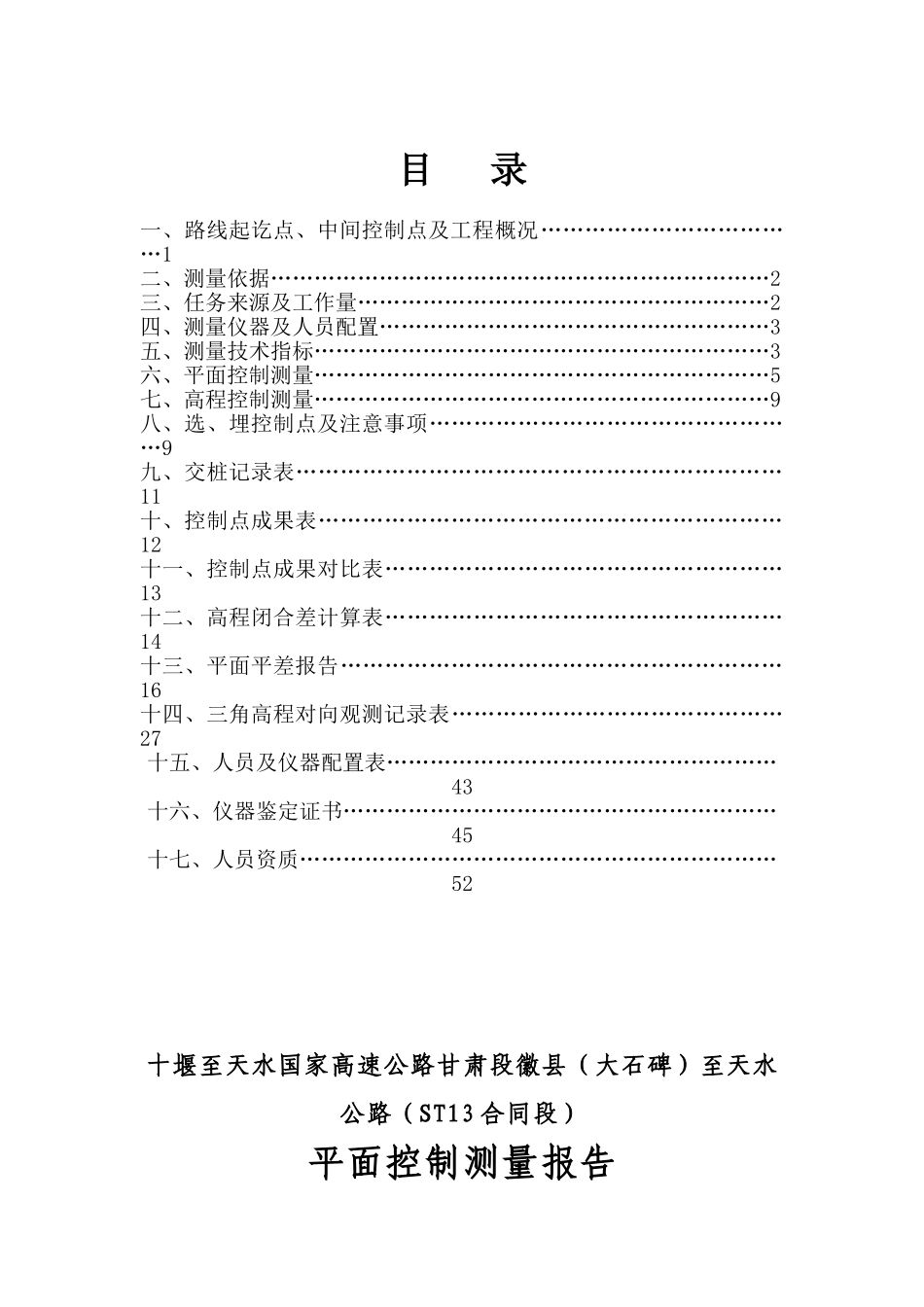

目 录一、路线起讫点、中间控制点及工程概况………………………………1二、测量依据……………………………………………………………2三、任务来源及工作量…………………………………………………2四、测量仪器及人员配置………………………………………………3五、测量技术指标………………………………………………………3六、平面控制测量………………………………………………………5七、高程控制测量………………………………………………………9八、选、埋控制点及注意事项……………………………………………9九、交桩记录表…………………………………………………………11十、控制点成果表………………………………………………………12十一、控制点成果对比表………………………………………………13十二、高程闭合差计算表………………………………………………14十三、平面平差报告……………………………………………………16十四、三角高程对向观测记录表………………………………………27十五、人员及仪器配置表………………………………………………43十六、仪器鉴定证书……………………………………………………45十七、人员资质…………………………………………………………52十堰至天水国家高速公路甘肃段徽县（大石碑）至天水公路（ST13 合同段）平面控制测量报告一、路线起讫点、中间控制点及工程概况1、路线起讫点本项目 ST13 合同段路线起点（YK618+781、ZK618+825）位于成县纸坊 村 镇 大 营 村 金 沙 寺 隧 道 进 口 ， 顺 接 ST12 合 同 段 路 线 终 点（YK618+781、ZK618+825），本合同段路线终点（K625+100）位于西和县石峡镇库根村，路线全长 6.319km。2、中间控制点主线主要控制点：起点徽县大石碑（陕甘界）、大河店、李家河、店村、成县、小川、纸坊、石峡、十里铺、五里铺、终点西和县。本项目 ST13 本合同段中间控制点为金沙寺、何坪村、川儿村。3、工程规模本项目 ST13 合同段全线共设置大桥 1089m/3 座，中桥 223.9m/3 座；涵洞 2 道；隧道 3942m/3 座。桥隧长度占线路总长度的 83.16%。4、占用土地情况本项目公路用地范围为：路堤为排水沟外缘以外 2m，无排水沟时为路堤坡底或构造物外缘以外 2m；路堑为截水沟外缘以外 2m，无截水沟时为路堑坡顶以外 2m，桥梁上部构造水平投影外缘 2m 以内的土地为公路用地范围。5、所经城镇、河流、公路及铁路（1）本项...
