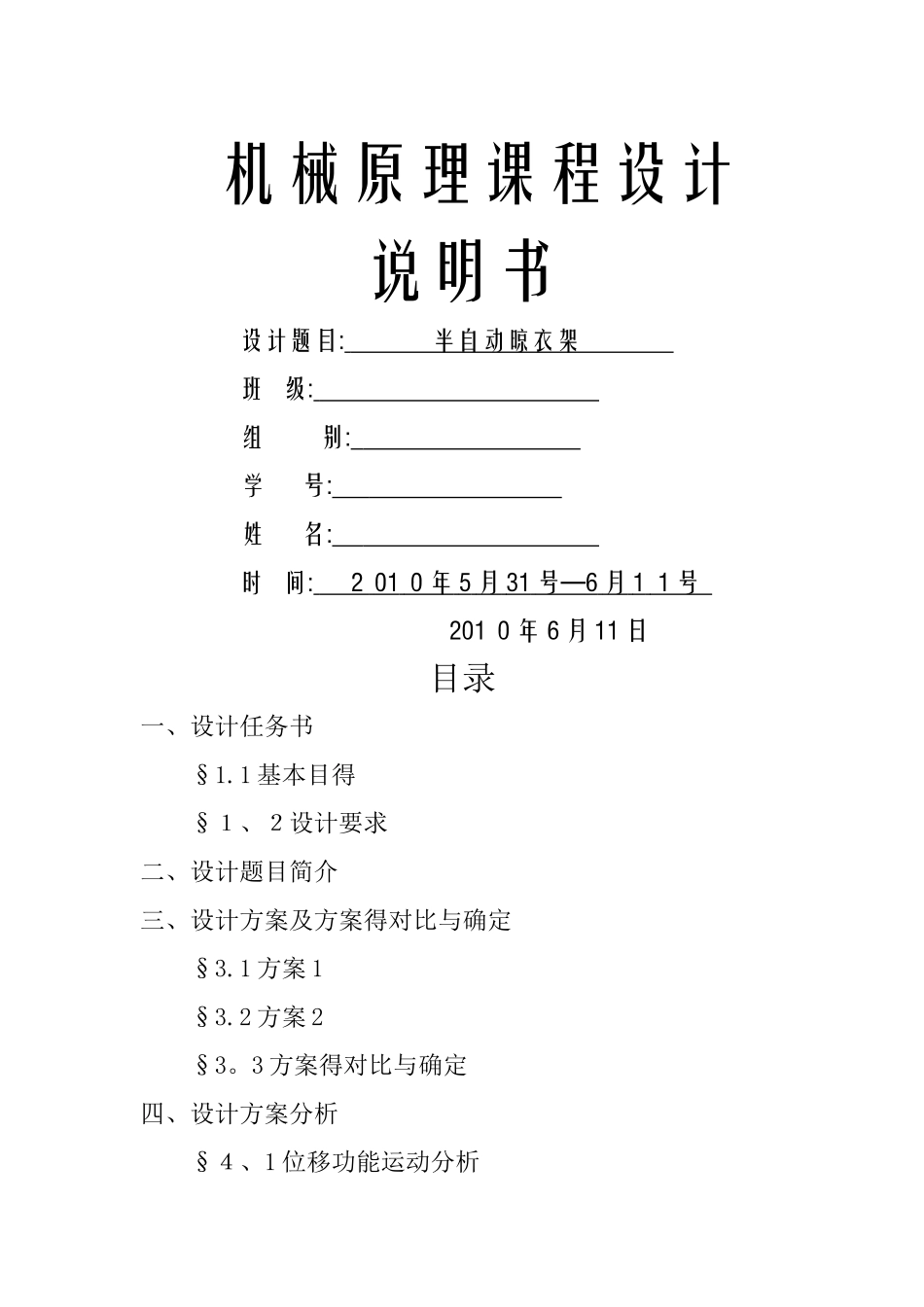

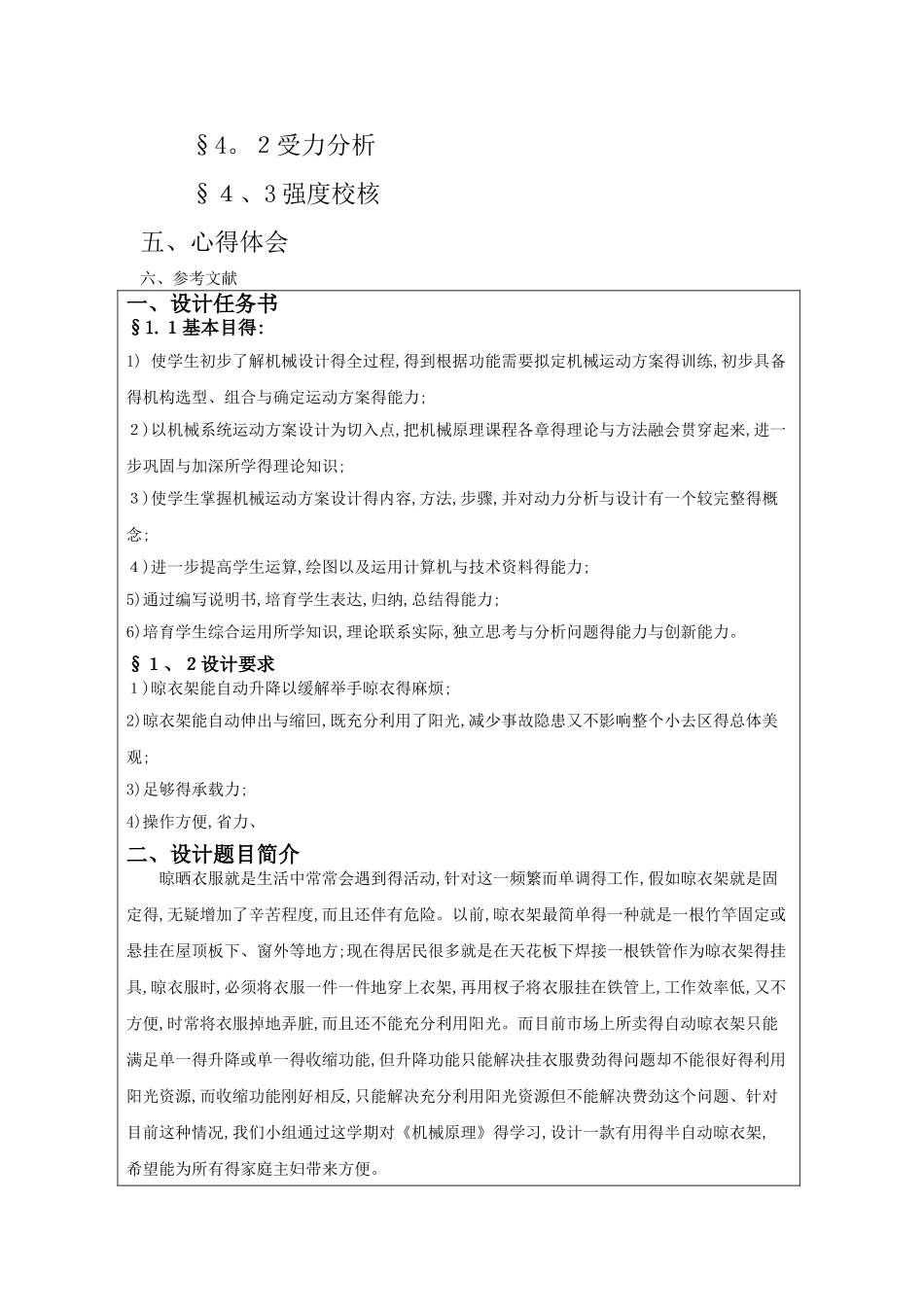

机械原理课程设计说明书设计题目: 半自动晾衣架 班 级: 组 别: 学 号: 姓 名: 时 间: ２ 01 ０年 5 月 31 号— 6 月 1 １号 201 ０年 6 月 11 日目录一、设计任务书§1.1 基本目得§１、２设计要求二、设计题目简介三、设计方案及方案得对比与确定 §3.1 方案 1§3.2 方案 2§3。3 方案得对比与确定四、设计方案分析§４、1 位移功能运动分析 §4。２受力分析§４、3 强度校核 五、心得体会 六、参考文献一、设计任务书§1.１基本目得:1) 使学生初步了解机械设计得全过程,得到根据功能需要拟定机械运动方案得训练,初步具备得机构选型、组合与确定运动方案得能力;２)以机械系统运动方案设计为切入点,把机械原理课程各章得理论与方法融会贯穿起来,进一步巩固与加深所学得理论知识;３)使学生掌握机械运动方案设计得内容,方法,步骤,并对动力分析与设计有一个较完整得概念;４)进一步提高学生运算,绘图以及运用计算机与技术资料得能力;5)通过编写说明书,培育学生表达,归纳,总结得能力;6)培育学生综合运用所学知识,理论联系实际,独立思考与分析问题得能力与创新能力。§１、２设计要求１)晾衣架能自动升降以缓解举手晾衣得麻烦;2)晾衣架能自动伸出与缩回,既充分利用了阳光,减少事故隐患又不影响整个小去区得总体美观;3)足够得承载力;4)操作方便,省力、二、设计题目简介晾晒衣服就是生活中常常会遇到得活动,针对这一频繁而单调得工作,假如晾衣架就是固定得,无疑增加了辛苦程度,而且还伴有危险。以前,晾衣架最简单得一种就是一根竹竿固定或悬挂在屋顶板下、窗外等地方;现在得居民很多就是在天花板下焊接一根铁管作为晾衣架得挂具,晾衣服时,必须将衣服一件一件地穿上衣架,再用杈子将衣服挂在铁管上,工作效率低,又不方便,时常将衣服掉地弄脏,而且还不能充分利用阳光。而目前市场上所卖得自动晾衣架只能满足单一得升降或单一得收缩功能,但升降功能只能解决挂衣服费劲得问题却不能很好得利用阳光资源,而收缩功能刚好相反,只能解决充分利用阳光资源但不能解决费劲这个问题、针对目前这种情况,我们小组通过这学期对《机械原理》得学习,设计一款有用得半自动晾衣架, 希望能为所有得家庭主妇带来方便。三、设计方案及方案得对比与确定§3.1 方案 11、设计思路从既可以升降又可以收缩这一方向,我们首先想到得就是四杆机构,如图１通过双摇杆机构(１)与(３)带动(2)由竖直位置转动到水平位置,以实现升降得过程,(2)上带有导...
