华为传输设备常见案例集

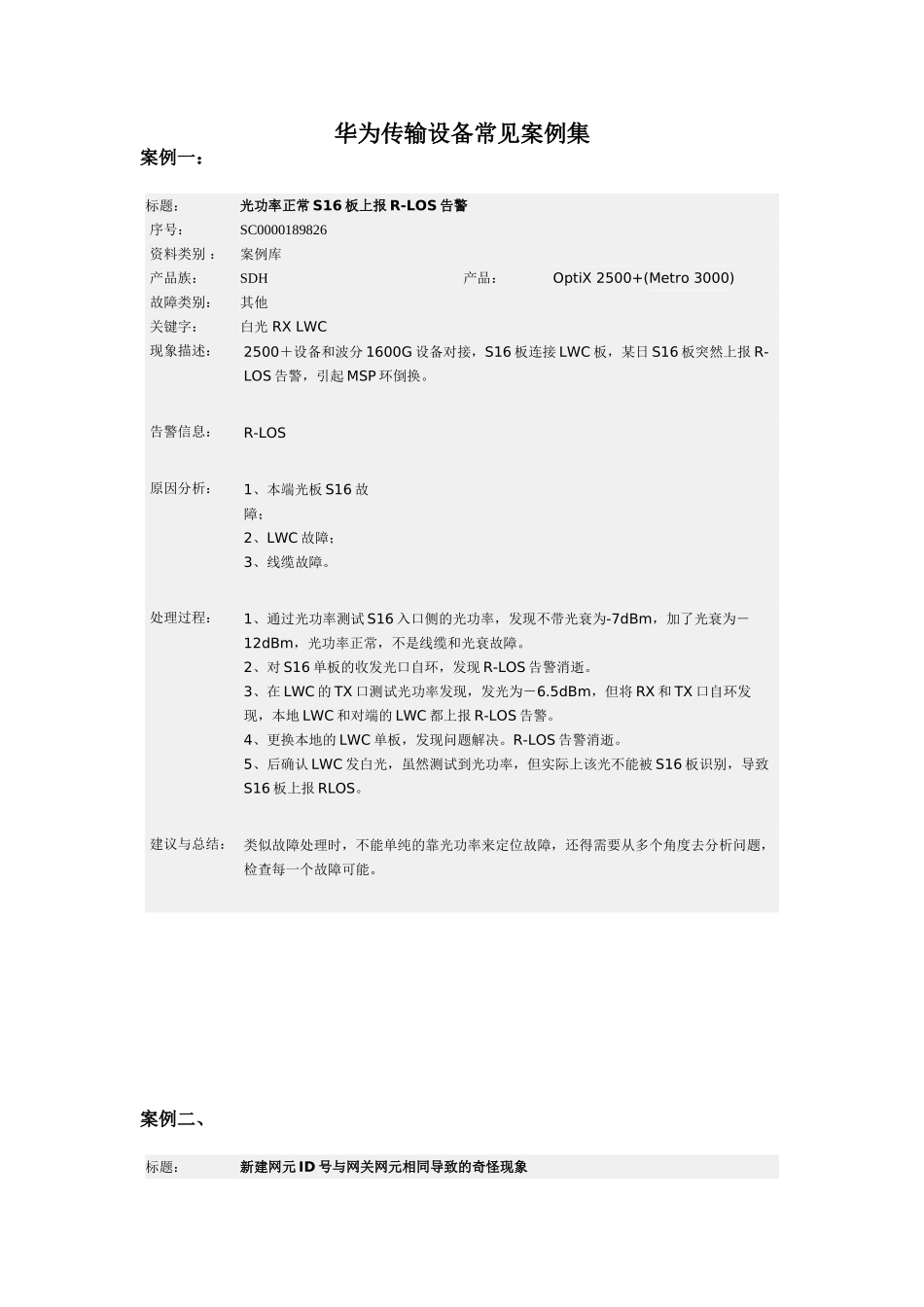

华为传输设备常见案例集案例一：标题：光功率正常 S16 板上报 R-LOS 告警 序号：SC0000189826 资料类别 ：案例库 产品族：SDH 产品：OptiX 2500+(Metro 3000) 故障类别：其他 关键字：白光 RX LWC 现象描述：2500＋设备和波分 1600G 设备对接，S16 板连接 LWC 板，某日 S16 板突然上报 R-LOS 告警，引起 MSP 环倒换。 告警信息：R-LOS 原因分析：1、本端光板 S16 故障；2、LWC 故障；3、线缆故障。 处理过程：1、通过光功率测试 S16 入口侧的光功率，发现不带光衰为-7dBm，加了光衰为－12dBm，光功率正常，不是线缆和光衰故障。2、对 S16 单板的收发光口自环，发现 R-LOS 告警消逝。3、在 LWC 的 TX 口测试光功率发现，发光为－6.5dBm，但将 RX 和 TX 口自环发现，本地 LWC 和对端的 LWC 都上报 R-LOS 告警。4、更换本地的 LWC 单板，发现问题解决。R-LOS 告警消逝。5、后确认 LWC 发白光，虽然测试到光功率，但实际上该光不能被 S16 板识别，导致S16 板上报 RLOS。 建议与总结： 类似故障处理时，不能单纯的靠光功率来定位故障，还得需要从多个角度去分析问题，检查每一个故障可能。案例二、标题：新建网元 ID 号与网关网元相同导致的奇怪现象 序号：SC0000187064 资料类别 ：案例库 产品族：SDH 产品：OptiX 2500+(Metro 3000) 故障类别：ECC_Fault 关键字：ID 网关网元 现象描述：组网情况：网元 ID 为 15、16 的组成无保护链，15 号为网关网元，网元 101、102、103、104、105 为 10G 设备组成 STM-64 的复用段环，17、18、19、20 为 101 带出的 2500＋扩展子架，网元 1、2、4、5 为 10G 设备组成 STM-64 的复用段环，7 为 1 带出的 2500＋扩展子架，其中16、101、17、18、19、20、1、7 在同一机房，16 和 1 通过扩展 ECC 相连，7 和101 通过扩展 ECC 相连。故障现象：101 和 1 号网元及其所带的链都无法监控，在网关网元 15 可以通过 ECC－get－route 查询到所有的路由，但是无法登陆到 101 和 1 号网元所带的和链。 告警信息：无 原因分析：有可能是 16 或者 1 号网元的主控板故障. 处理过程：1、扩展 ECC 无法登陆，有可能是 16 或者 1 号网元的主控板故障，先后更换了 16、1号网元的主控板，故障现象依旧；2、将 16 和 101 通过扩展 ECC 相连，17 和 7 通过扩展 ECC 相连，这时 10...
