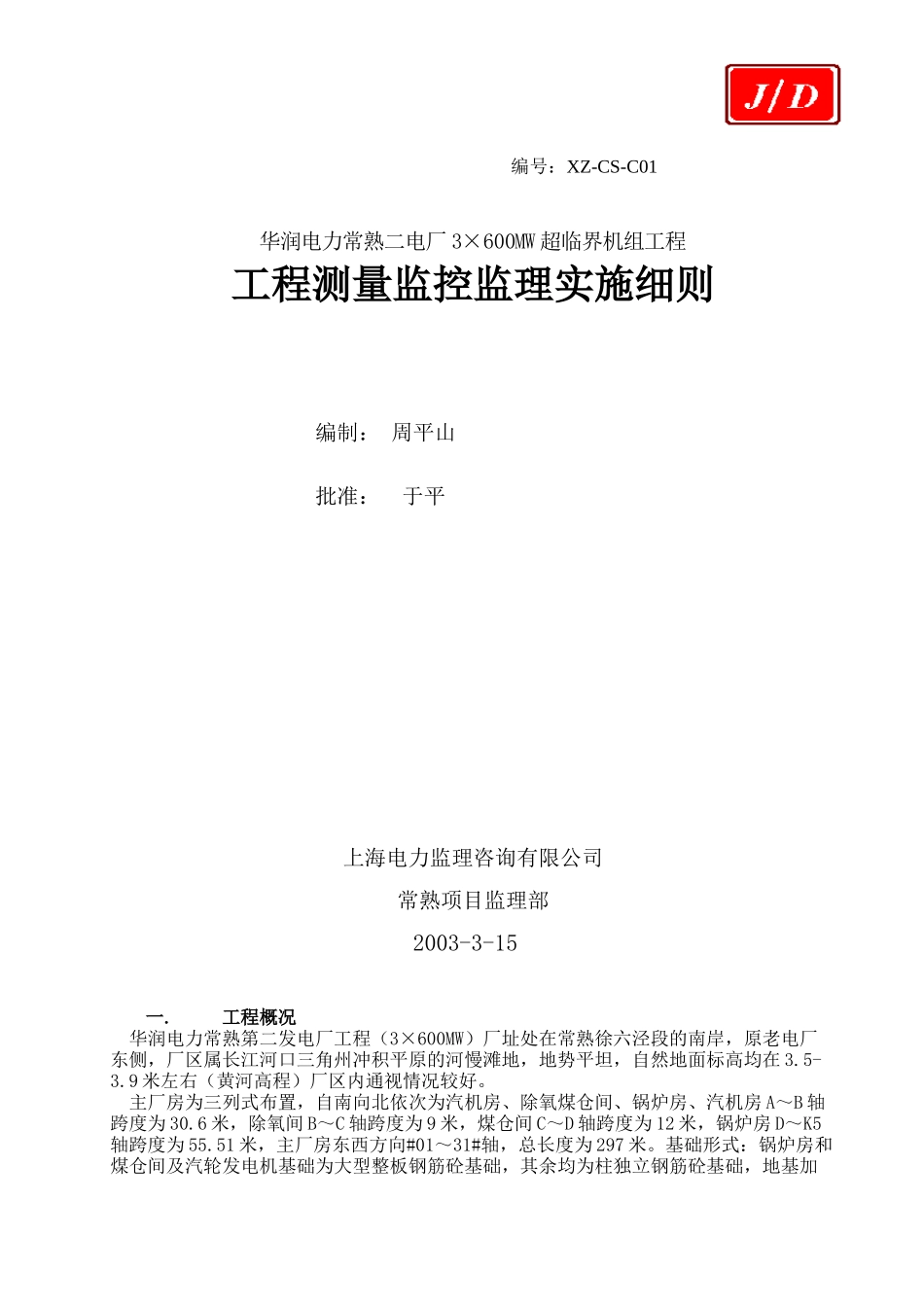

华润电力常熟第二发电厂工程土建测量监理实施细则

编号：XZ-CS-C01华润电力常熟二电厂 3×600MW 超临界机组工程工程测量监控监理实施细则 编制： 周平山批准： 于平上海电力监理咨询有限公司常熟项目监理部2003-3-15一.工程概况 华润电力常熟第二发电厂工程（3×600MW）厂址处在常熟徐六泾段的南岸，原老电厂东侧，厂区属长江河口三角州冲积平原的河慢滩地，地势平坦，自然地面标高均在 3.5-3.9 米左右（黄河高程）厂区内通视情况较好。 主厂房为三列式布置，自南向北依次为汽机房、除氧煤仓间、锅炉房、汽机房 A～B 轴跨度为 30.6 米，除氧间 B～C 轴跨度为 9 米，煤仓间 C～D 轴跨度为 12 米，锅炉房 D～K5轴跨度为 55.51 米，主厂房东西方向#01～31#轴，总长度为 297 米。基础形式：锅炉房和煤仓间及汽轮发电机基础为大型整板钢筋砼基础，其余均为柱独立钢筋砼基础，地基加固采纳预制钢筋管桩加固，基础埋深主要-9.5 米、-8 米、-5 米，上部机构（除集控楼）均为钢结构，本工程设计单位为西北电力设计院，总承包单位为江苏电建建设一公司。二.监理依据1、 西北电力设计院测量技术报告 F3171-L0001-01。2、 电力建设工程施工及验收技术法律规范（建筑工程篇）。3、 建设单位与监理单位签订的《施工监理合同》。4、 监理单位编制的《监理规划》。5、 建设单位与施工单位签定施工承包合同及有关文件。6、 工程施工图纸和相关文件。7、 《工程测量法律规范》GBS0026-93。8、 《火力发电厂工程测量技术法律规范》SDJ69-87。9、 《建设工程监理法律规范》GBS0319-2000。三.监理内容及监理目标1、 和建设单位与施工单位签定的施工承包合同所明确的目标一致。2、 厂区方格网和主厂房轴线控制网及高程控制网测量精度达到国家有关法律规范和设计要求。四.监理措施1、 施工前的监理工作。（1） 熟悉全厂总平面布置图，了解各专业生产区的布置及相关的连接关系，审核有关测量方面的设计变更及工程联系单。（2） 了解西北电力设计院工程技术报告，了解平面和高程控制点成果资料及布设情况。（3） 审核施工单位编制的施工技术措施。（4） 审核施工单位测量人员配置是否合理到位，是否能满足工程质量精度和进度要求。（5） 检查施工单位所需的测量仪器等设备是否经国家授权计量检测单位检定过，检定证书是否在有效期内。（6） 督促施工单位测量仪器应有专人保管使用，并设置在专门的地方，测量仪器还需作定期或不定期的校核。a、 经纬仪必须满足下列条件i水准...
