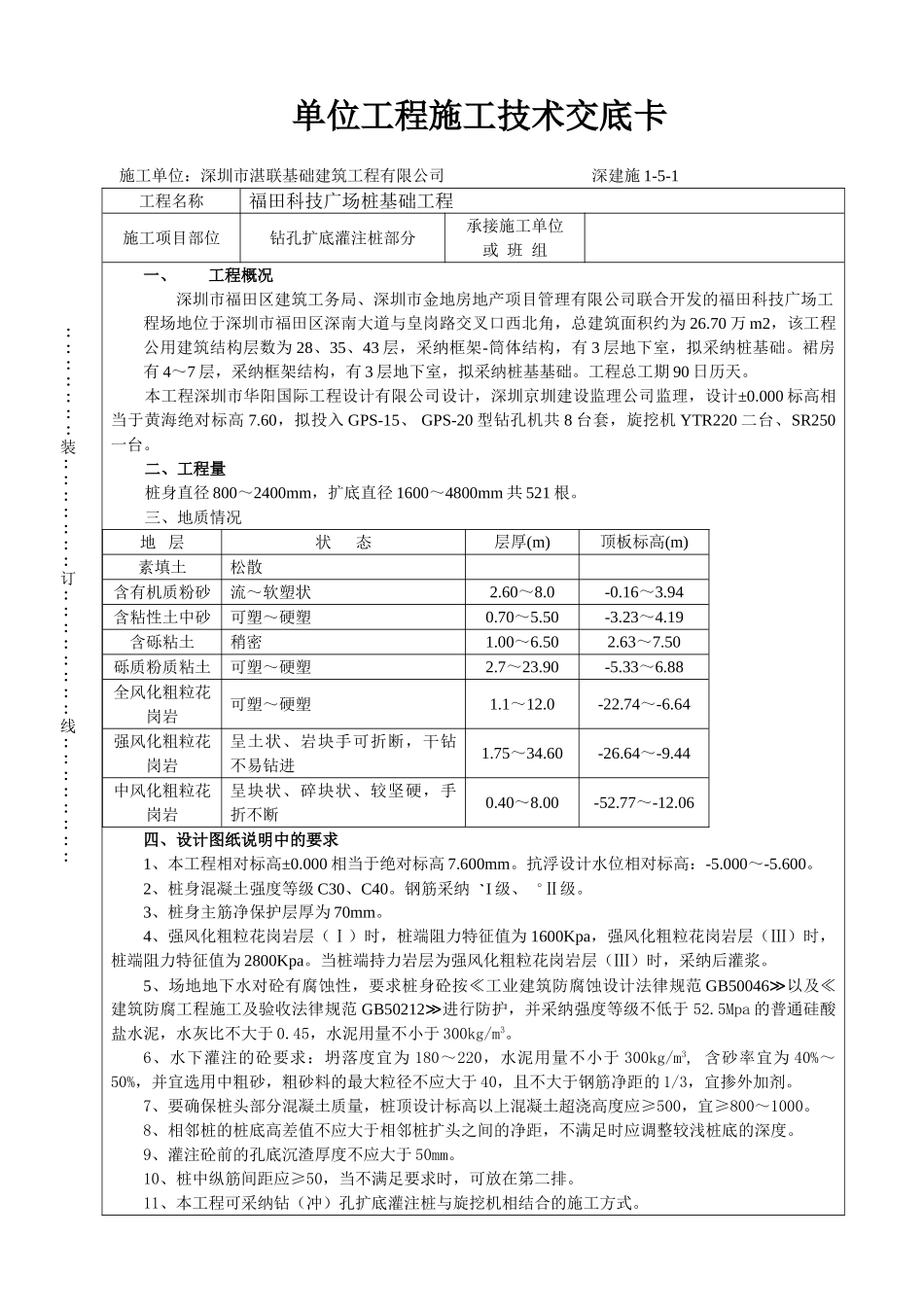

单位工程施工技术交底卡施工单位：深圳市湛联基础建筑工程有限公司 深建施 1-5-1工程名称福田科技广场桩基础工程施工项目部位钻孔扩底灌注桩部分承接施工单位或 班 组一、工程概况深圳市福田区建筑工务局、深圳市金地房地产项目管理有限公司联合开发的福田科技广场工程场地位于深圳市福田区深南大道与皇岗路交叉口西北角，总建筑面积约为 26.70 万 m2，该工程公用建筑结构层数为 28、35、43 层，采纳框架-筒体结构，有 3 层地下室，拟采纳桩基础。裙房有 4～7 层，采纳框架结构，有 3 层地下室，拟采纳桩基基础。工程总工期 90 日历天。本工程深圳市华阳国际工程设计有限公司设计，深圳京圳建设监理公司监理，设计±0.000 标高相当于黄海绝对标高 7.60，拟投入 GPS-15、 GPS-20 型钻孔机共 8 台套，旋挖机 YTR220 二台、SR250一台。二、工程量桩身直径 800～2400mm，扩底直径 1600～4800mm 共 521 根。三、地质情况地 层状 态层厚(m)顶板标高(m)素填土松散含有机质粉砂流～软塑状2.60～8.0-0.16～3.94含粘性土中砂可塑～硬塑0.70～5.50-3.23～4.19含砾粘土稍密1.00～6.502.63～7.50砾质粉质粘土可塑～硬塑2.7～23.90-5.33～6.88全风化粗粒花岗岩可塑～硬塑1.1～12.0-22.74～-6.64强风化粗粒花岗岩呈土状、岩块手可折断，干钻不易钻进1.75～34.60-26.64～-9.44中风化粗粒花岗岩呈块状、碎块状、较坚硬，手折不断0.40～8.00-52.77～-12.06四、设计图纸说明中的要求1、本工程相对标高±0.000 相当于绝对标高 7.600mm。抗浮设计水位相对标高：-5.000～-5.600。2、桩身混凝土强度等级 C30、C40。钢筋采纳I 级、Ⅱ级。3、桩身主筋净保护层厚为 70mm。4、强风化粗粒花岗岩层（Ⅰ）时，桩端阻力特征值为 1600Kpa，强风化粗粒花岗岩层（Ⅲ）时，桩端阻力特征值为 2800Kpa。当桩端持力岩层为强风化粗粒花岗岩层（Ⅲ）时，采纳后灌浆。5、场地地下水对砼有腐蚀性，要求桩身砼按≪工业建筑防腐蚀设计法律规范 GB50046≫以及≪建筑防腐工程施工及验收法律规范 GB50212≫进行防护，并采纳强度等级不低于 52.5Mpa 的普通硅酸盐水泥，水灰比不大于 0.45，水泥用量不小于 300kg/m3。6、水下灌注的砼要求：坍落度宜为 180～220，水泥用量不小于 300kg/m3, 含砂率宜为 40%～50%，并宜选用中粗砂，粗砂料的最大粒径不应大于 40，且不大于钢筋净距的 1/3，宜掺外加剂。7、要确保桩头部分混凝土质量，桩顶设计标...
