单层厂房课程设计计算书24米18米

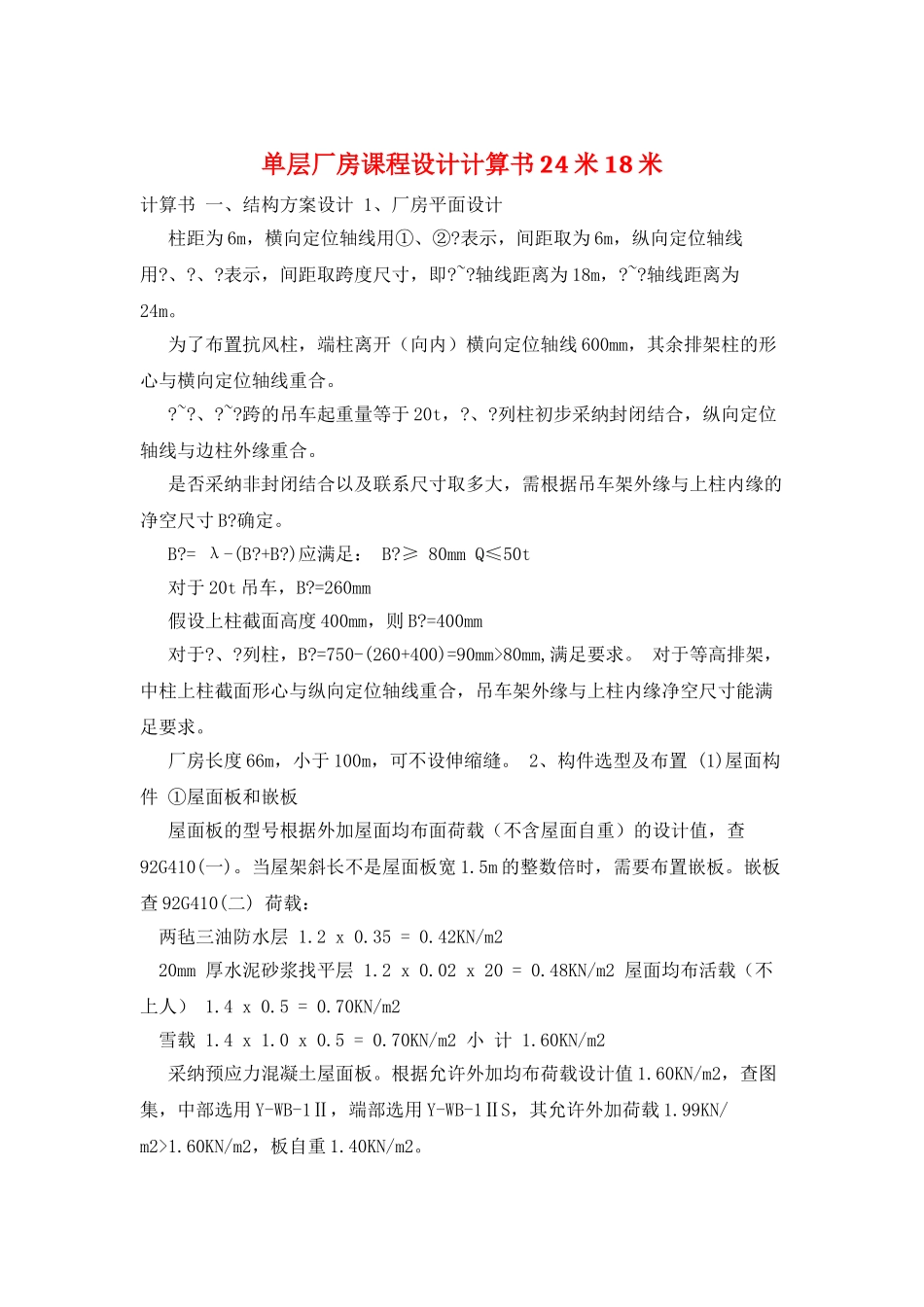

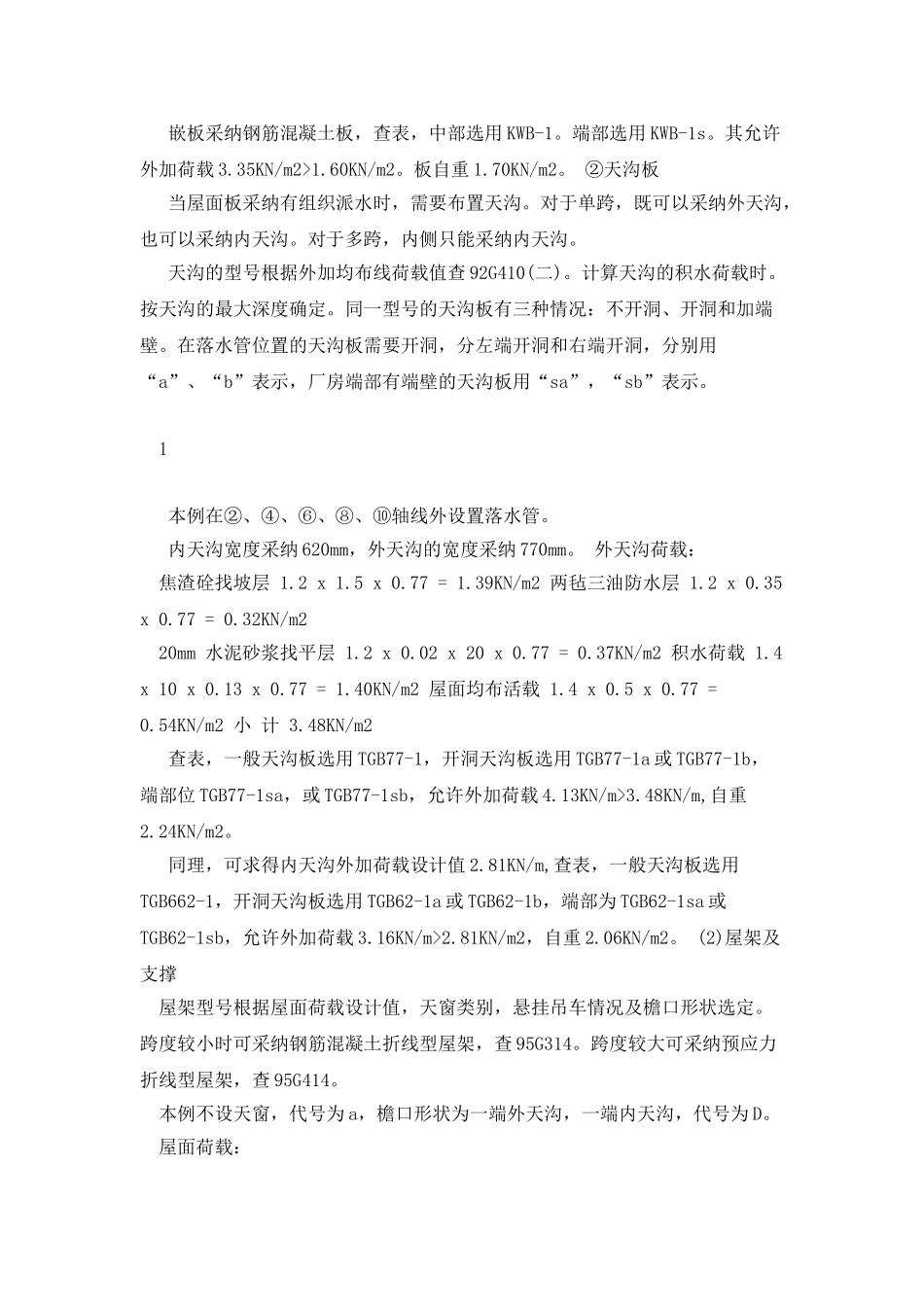

单层厂房课程设计计算书 24 米 18 米计算书 一、结构方案设计 1、厂房平面设计 柱距为 6m，横向定位轴线用①、②?表示，间距取为 6m，纵向定位轴线用?、?、?表示，间距取跨度尺寸，即?~?轴线距离为 18m，?~?轴线距离为24m。 为了布置抗风柱，端柱离开（向内）横向定位轴线 600mm，其余排架柱的形心与横向定位轴线重合。 ?~?、?~?跨的吊车起重量等于 20t，?、?列柱初步采纳封闭结合，纵向定位轴线与边柱外缘重合。 是否采纳非封闭结合以及联系尺寸取多大，需根据吊车架外缘与上柱内缘的净空尺寸 B?确定。 B?= λ-(B?+B?)应满足： B?≥ 80mm Q≤50t 对于 20t 吊车，B?=260mm 假设上柱截面高度 400mm，则 B?=400mm 对于?、?列柱，B?=750-(260+400)=90mm>80mm,满足要求。 对于等高排架，中柱上柱截面形心与纵向定位轴线重合，吊车架外缘与上柱内缘净空尺寸能满足要求。 厂房长度 66m，小于 100m，可不设伸缩缝。 2、构件选型及布置 (1)屋面构件 ①屋面板和嵌板 屋面板的型号根据外加屋面均布面荷载（不含屋面自重）的设计值，查92G410(一)。当屋架斜长不是屋面板宽 1.5m 的整数倍时，需要布置嵌板。嵌板查 92G410(二) 荷载： 两毡三油防水层 1.2 x 0.35 = 0.42KN/m2 20mm 厚水泥砂浆找平层 1.2 x 0.02 x 20 = 0.48KN/m2 屋面均布活载（不上人） 1.4 x 0.5 = 0.70KN/m2 雪载 1.4 x 1.0 x 0.5 = 0.70KN/m2 小 计 1.60KN/m2 采纳预应力混凝土屋面板。根据允许外加均布荷载设计值 1.60KN/m2，查图集，中部选用 Y-WB-1Ⅱ，端部选用 Y-WB-1ⅡS，其允许外加荷载 1.99KN/m2>1.60KN/m2，板自重 1.40KN/m2。 嵌板采纳钢筋混凝土板，查表，中部选用 KWB-1。端部选用 KWB-1s。其允许外加荷载 3.35KN/m2>1.60KN/m2。板自重 1.70KN/m2。 ②天沟板 当屋面板采纳有组织派水时，需要布置天沟。对于单跨，既可以采纳外天沟，也可以采纳内天沟。对于多跨，内侧只能采纳内天沟。 天沟的型号根据外加均布线荷载值查 92G410(二)。计算天沟的积水荷载时。按天沟的最大深度确定。同一型号的天沟板有三种情况：不开洞、开洞和加端壁。在落水管位置的天沟板需要开洞，分左端开洞和右端开洞，分别用“a”、“b”表示，厂房端部有端壁的天沟板用“sa”，“sb”表示。 1 本例在②、④、⑥、⑧、⑩轴线外设置落水管。 内天沟宽度采纳 620mm，外天沟的宽度采纳 770mm。 外天沟荷载： ...
