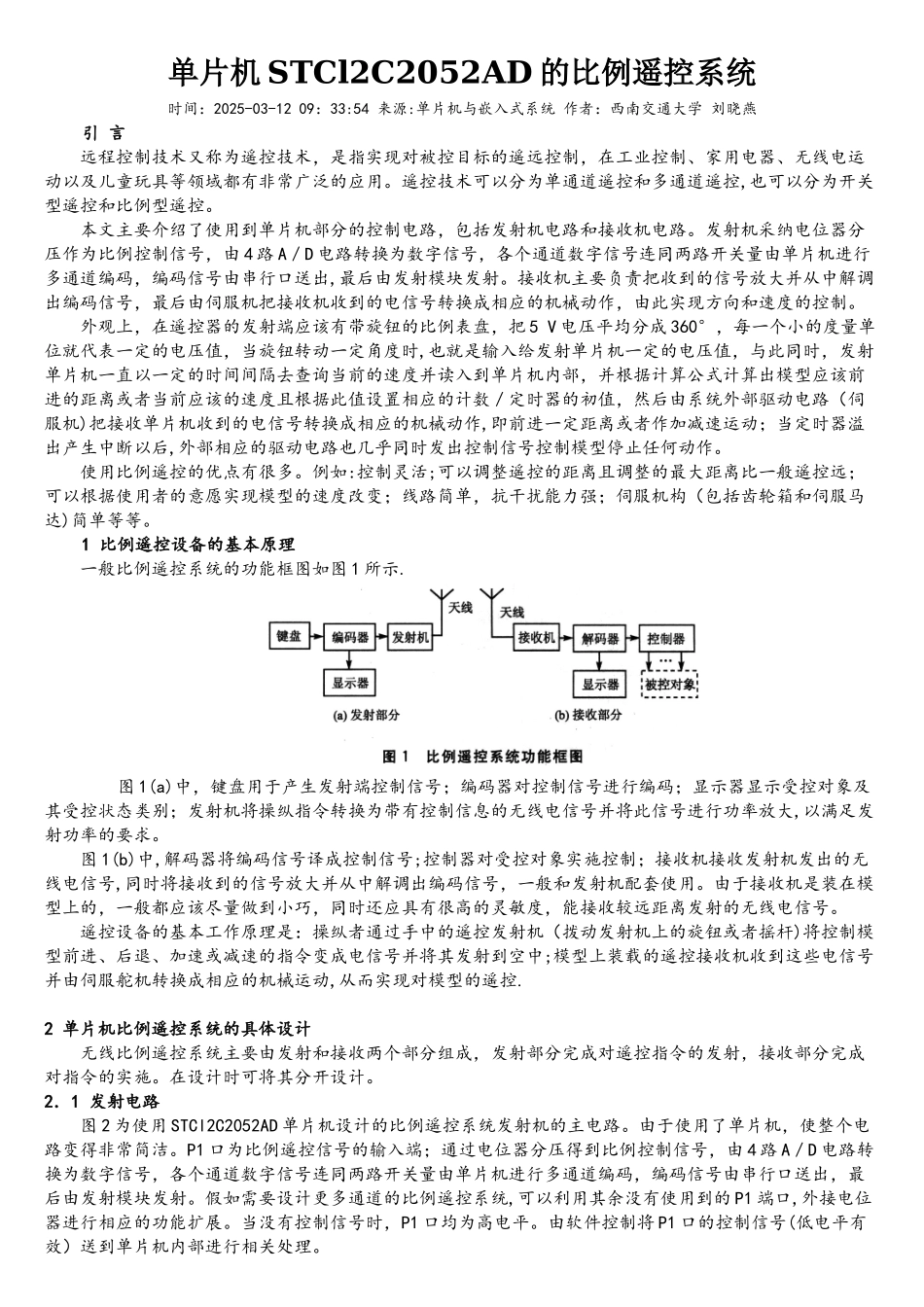

单片机 STCl2C2052AD 的比例遥控系统时间：2025-03-12 09：33:54 来源:单片机与嵌入式系统 作者：西南交通大学 刘晓燕引 言 远程控制技术又称为遥控技术，是指实现对被控目标的遥远控制，在工业控制、家用电器、无线电运动以及儿童玩具等领域都有非常广泛的应用。遥控技术可以分为单通道遥控和多通道遥控,也可以分为开关型遥控和比例型遥控。 本文主要介绍了使用到单片机部分的控制电路，包括发射机电路和接收机电路。发射机采纳电位器分压作为比例控制信号，由 4 路 A／D 电路转换为数字信号，各个通道数字信号连同两路开关量由单片机进行多通道编码，编码信号由串行口送出,最后由发射模块发射。接收机主要负责把收到的信号放大并从中解调出编码信号，最后由伺服机把接收机收到的电信号转换成相应的机械动作，由此实现方向和速度的控制。 外观上，在遥控器的发射端应该有带旋钮的比例表盘，把 5 V 电压平均分成 360°，每一个小的度量单位就代表一定的电压值，当旋钮转动一定角度时,也就是输入给发射单片机一定的电压值，与此同时，发射单片机一直以一定的时间间隔去查询当前的速度并读入到单片机内部，并根据计算公式计算出模型应该前进的距离或者当前应该的速度且根据此值设置相应的计数／定时器的初值，然后由系统外部驱动电路（伺服机)把接收单片机收到的电信号转换成相应的机械动作,即前进一定距离或者作加减速运动；当定时器溢出产生中断以后,外部相应的驱动电路也几乎同时发出控制信号控制模型停止任何动作。 使用比例遥控的优点有很多。例如:控制灵活;可以调整遥控的距离且调整的最大距离比一般遥控远；可以根据使用者的意愿实现模型的速度改变；线路简单，抗干扰能力强；伺服机构（包括齿轮箱和伺服马达)简单等等。1 比例遥控设备的基本原理 一般比例遥控系统的功能框图如图 1 所示. 图 1(a)中，键盘用于产生发射端控制信号；编码器对控制信号进行编码；显示器显示受控对象及其受控状态类别；发射机将操纵指令转换为带有控制信息的无线电信号并将此信号进行功率放大,以满足发射功率的要求。 图 1(b)中,解码器将编码信号译成控制信号;控制器对受控对象实施控制；接收机接收发射机发出的无线电信号,同时将接收到的信号放大并从中解调出编码信号，一般和发射机配套使用。由于接收机是装在模型上的，一般都应该尽量做到小巧，同时还应具有很高的灵敏度，能接收较远距离发射的无线电信号。 遥控设备的基本工作原...
