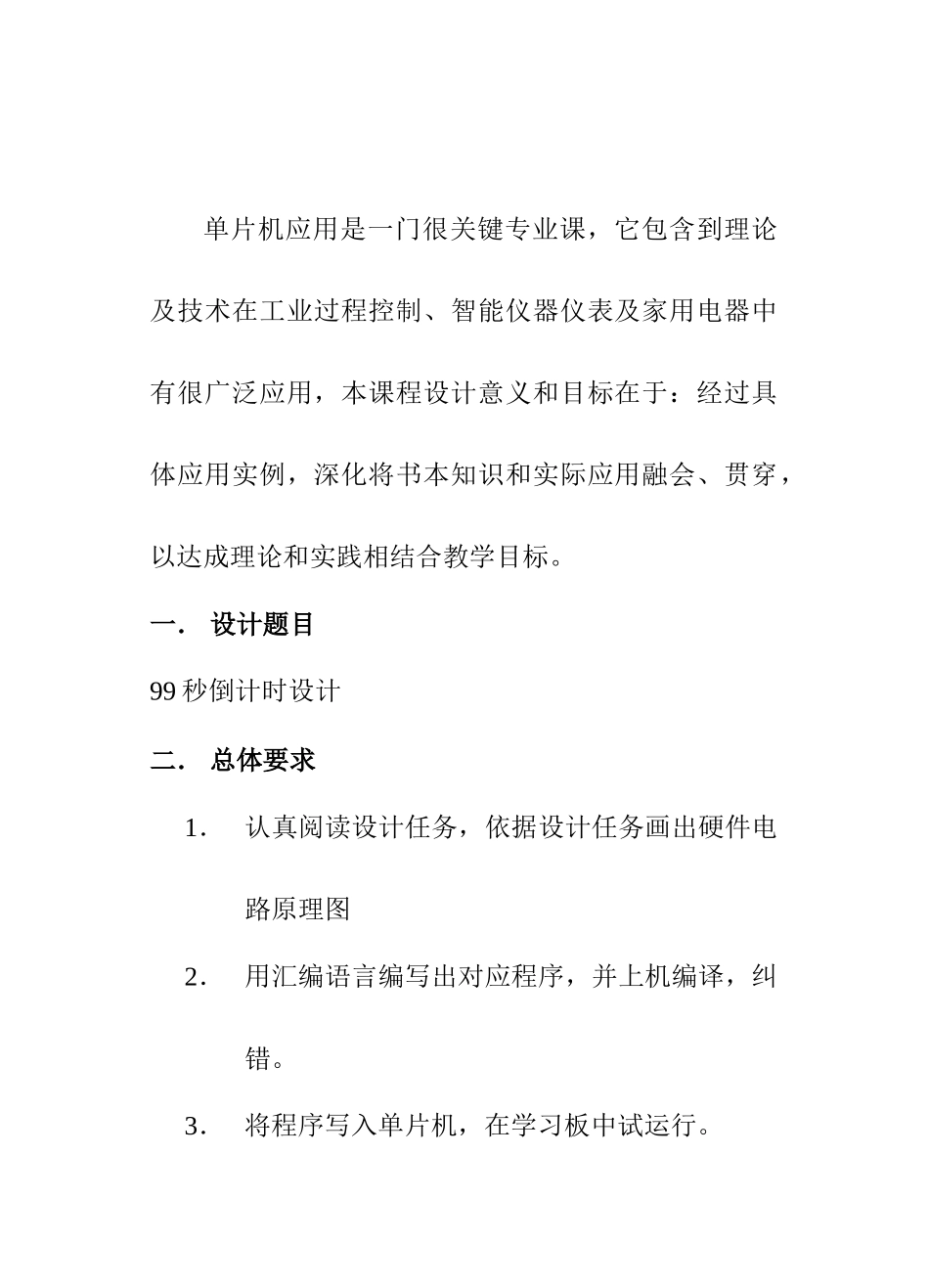

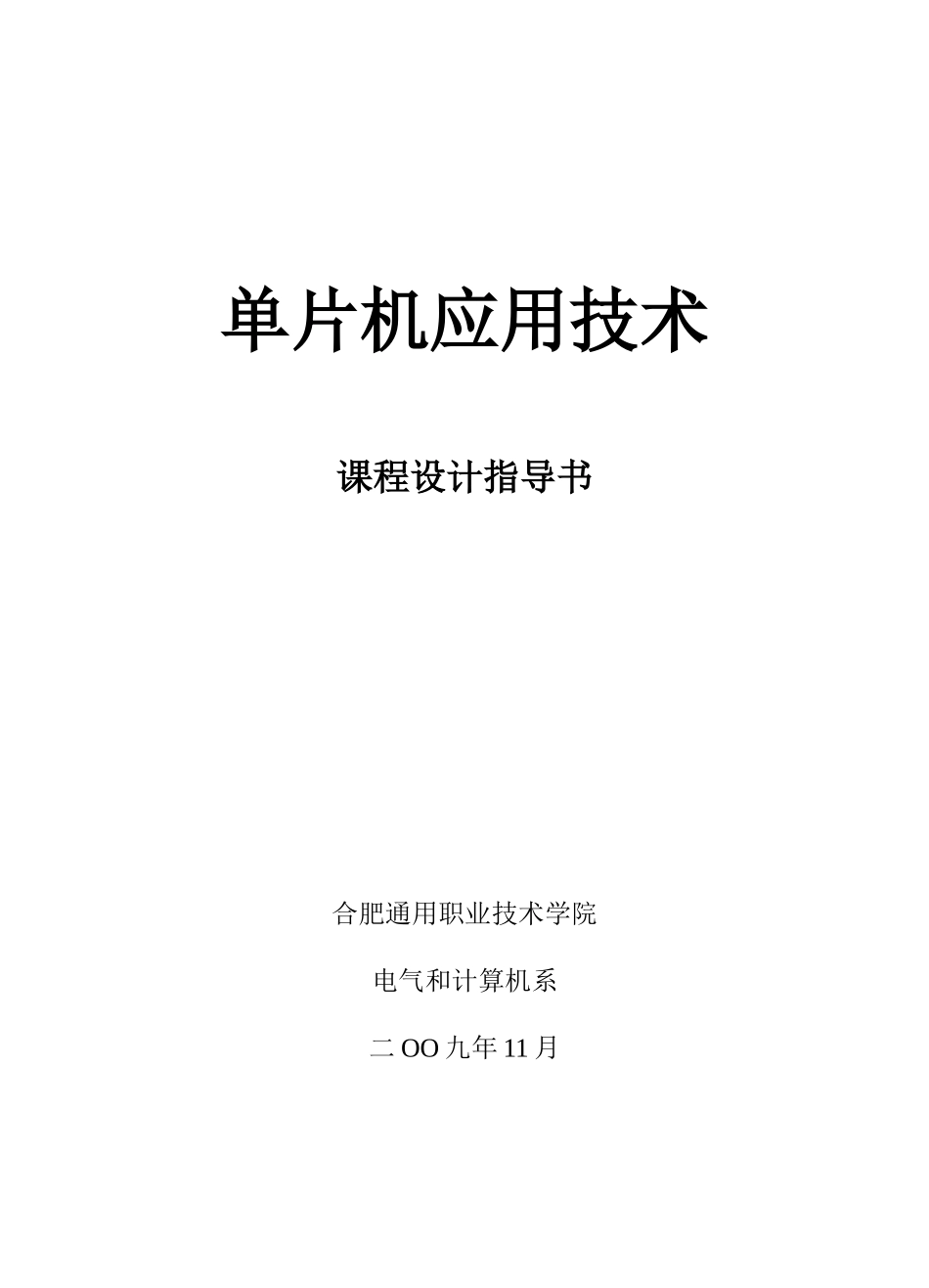

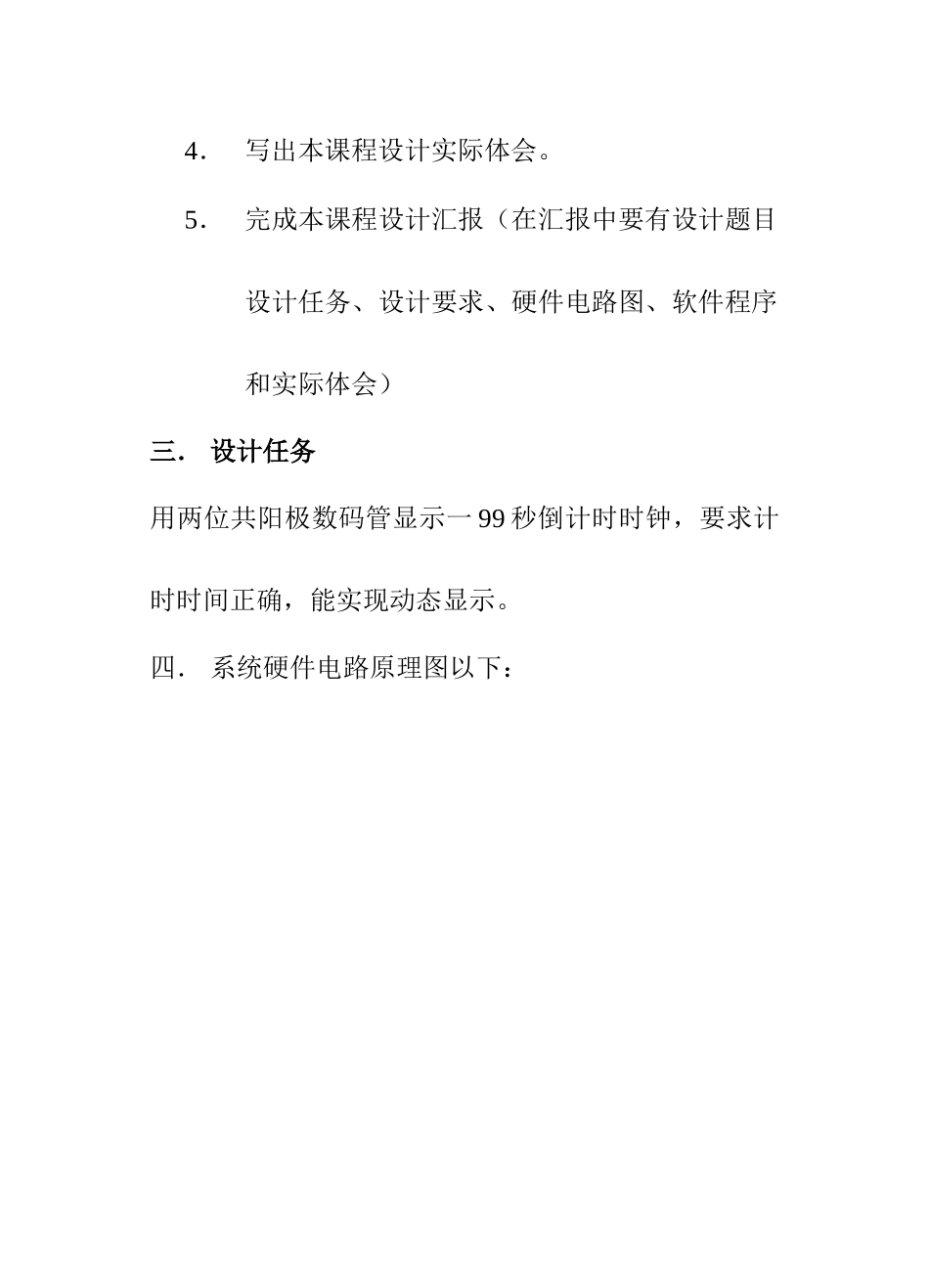

单片机应用技术课程设计指导书合肥通用职业技术学院电气和计算机系二 OO 九年 11 月单片机应用是一门很关键专业课，它包含到理论及技术在工业过程控制、智能仪器仪表及家用电器中有很广泛应用，本课程设计意义和目标在于：经过具体应用实例，深化将书本知识和实际应用融会、贯穿，以达成理论和实践相结合教学目标。一． 设计题目99 秒倒计时设计二． 总体要求1． 认真阅读设计任务，依据设计任务画出硬件电路原理图2． 用汇编语言编写出对应程序，并上机编译，纠错。3． 将程序写入单片机，在学习板中试运行。4． 写出本课程设计实际体会。5． 完成本课程设计汇报（在汇报中要有设计题目设计任务、设计要求、硬件电路图、软件程序和实际体会）三． 设计任务用两位共阳极数码管显示一 99 秒倒计时时钟，要求计时时间正确，能实现动态显示。四． 系统硬件电路原理图以下：五． 程序框图以下：程序： MIAO EQU 30H GEWEI EQU 31H SHIWEI EQU 32H SCANLED EQU 20H BUFF_164 equ 34h DAT164 BIT P0.6 CLK164 BIT P0.7 ORG 000H JMP START ORG 0BH JMP TIMER0 ORG 100HSTART:MOV SP,#40H MOV R0,#20H MOV R5,#20 CLR0:MOV @R0,#00H INC R0 DJNZ R5,CLR0 MOV TMOD,#01H MOV TH0,#HIGH(65536-5000) MOV TL0,#LOW(65536-5000) SETB TR0 MOV IE,#10000010B MOV R7,#200 MOV P0,#0FFH MOV P1,#0FFH MOV P2,#0FFH MOV P3,#0FFH MOV MIAO,#63H AJMP $TIMER0:PUSH ACC PUSH PSW MOV TH0,#HIGH(65536-5000) MOV TL0,#LOW(65536-5000) DJNZ R7,A2 MOV R7,#200 MOV A,MIAO DEC A MOV MIAO,A CJNE A,#0FFH,A2 MOV MIAO,#63H A2: MOV A,MIAO LCALL BIN_BCD MOV SHIWEI,A MOV GEWEI,B inc SCANLED JB SCANLED.0,SCAN_L1SCAN_L2: mov p0,#11011111B MOV A,GEWEI JMP END_SCANSCAN_L1: mov p0,#11101111B MOV A,SHIWEIEND_SCAN:MOV DPTR,#TABLE MOVC A,@A+DPTR lcall send164 POP PSW POP ACC RETISEND164: MOV BUFF_164,#08 ;发送数据到 74164 PUSH ACCSND164_LP:CLR CLK164 RLC A MOV DAT164,C SETB CLK164 DJNZ BUFF_164,SND164_LP POP ACC RET BIN_BCD:MOV B,#10 DIV AB RETTABLE:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H END
