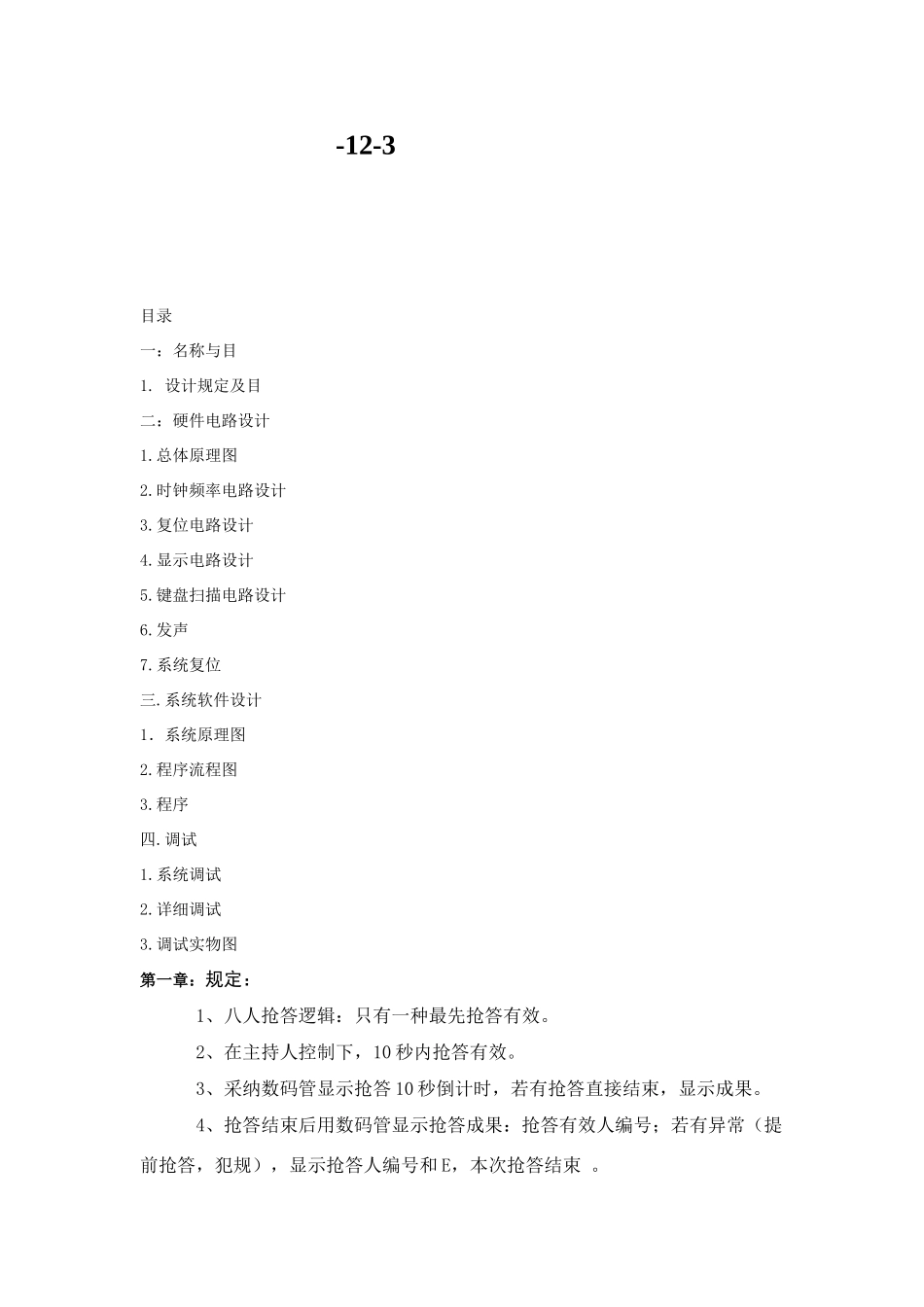

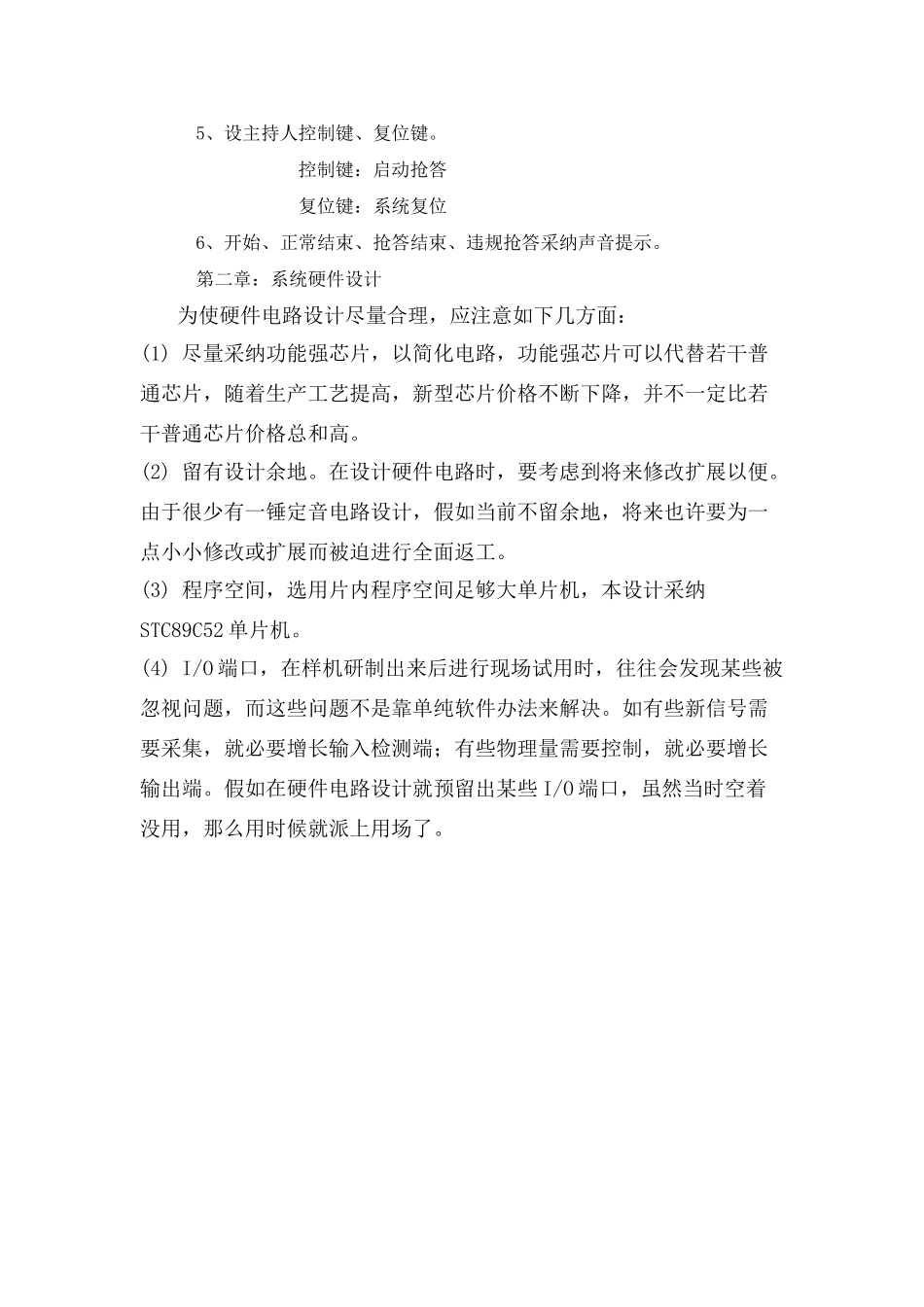

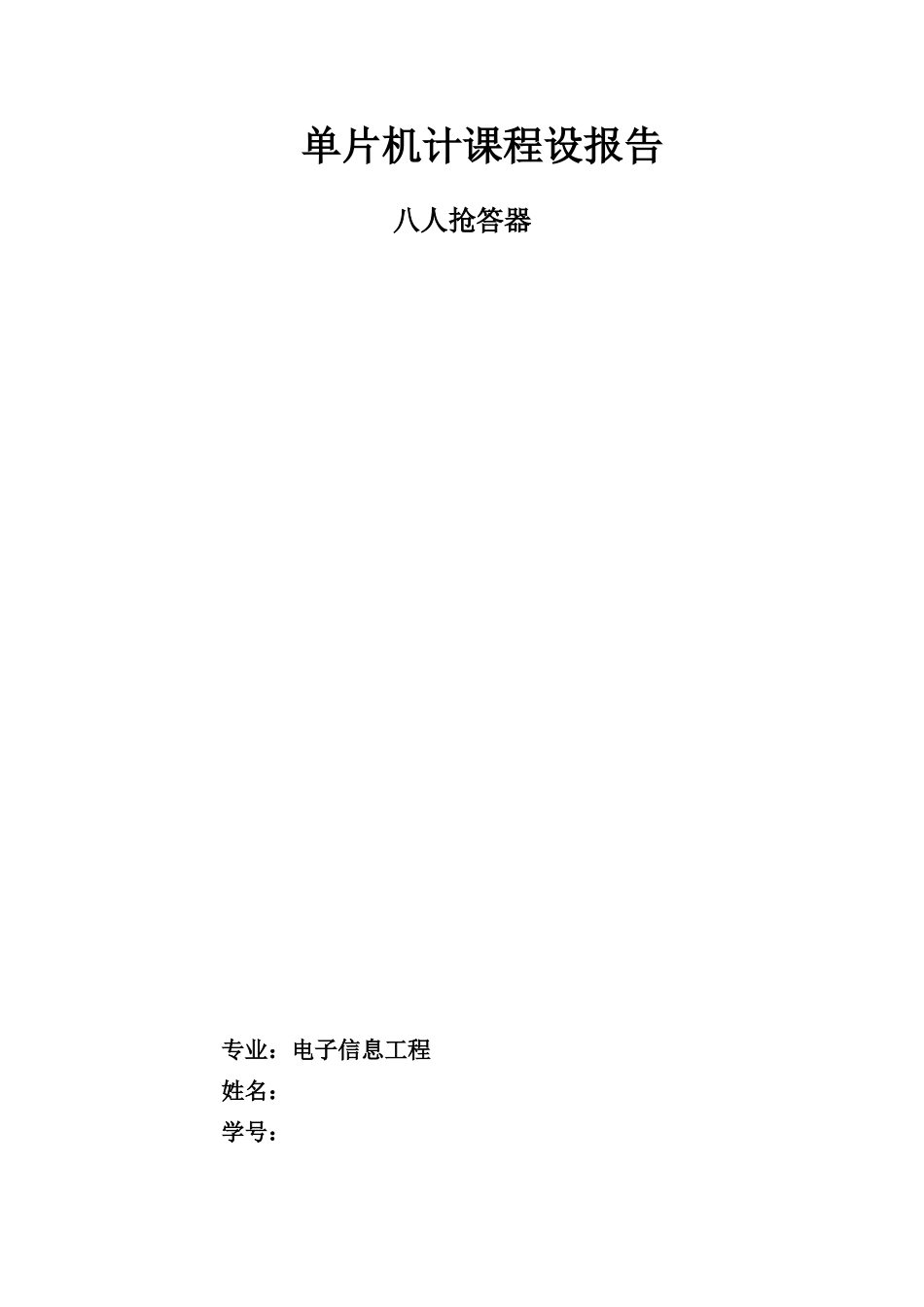

单片机计课程设报告八人抢答器 专业：电子信息工程 姓名： 学号：-12-3 目录一：名称与目1. 设计规定及目二：硬件电路设计1.总体原理图 2.时钟频率电路设计 3.复位电路设计4.显示电路设计 5.键盘扫描电路设计 6.发声 7.系统复位三.系统软件设计1．系统原理图2.程序流程图3.程序四.调试1.系统调试2.详细调试3.调试实物图第一章：规定：1、八人抢答逻辑：只有一种最先抢答有效。2、在主持人控制下，10 秒内抢答有效。3、采纳数码管显示抢答 10 秒倒计时，若有抢答直接结束，显示成果。4、抢答结束后用数码管显示抢答成果：抢答有效人编号；若有异常（提前抢答，犯规），显示抢答人编号和 E，本次抢答结束 。5、设主持人控制键、复位键。 控制键：启动抢答 复位键：系统复位6、开始、正常结束、抢答结束、违规抢答采纳声音提示。第二章：系统硬件设计 为使硬件电路设计尽量合理，应注意如下几方面：(1) 尽量采纳功能强芯片，以简化电路，功能强芯片可以代替若干普通芯片，随着生产工艺提高，新型芯片价格不断下降，并不一定比若干普通芯片价格总和高。(2) 留有设计余地。在设计硬件电路时，要考虑到将来修改扩展以便。由于很少有一锤定音电路设计，假如当前不留余地，将来也许要为一点小小修改或扩展而被迫进行全面返工。(3) 程序空间，选用片内程序空间足够大单片机，本设计采纳STC89C52 单片机。(4) I/O 端口，在样机研制出来后进行现场试用时，往往会发现某些被忽视问题，而这些问题不是靠单纯软件办法来解决。如有些新信号需要采集，就必要增长输入检测端；有些物理量需要控制，就必要增长输出端。假如在硬件电路设计就预留出某些 I/O 端口，虽然当时空着没用，那么用时候就派上用场了。原理图： 2.时钟频率电路设计：单片机必要在时钟驱动下才能工作.在单片机内部有一种时钟振荡电路,只需要外接一种振荡源就能产生一定期钟信号送到单片机内部各个单元,决定单片机工作速度。外部振荡源电路普通选用石英晶体振荡器。此电路在加电大概延迟 10ms 后振荡器起振,在 XTAL2 引脚产生幅度为 3V 左右正弦波时钟信号,其振荡频率重要由石英晶振频率拟定。电路中两个电容 C1,C2 作用有两个:一是协助振荡器起振;二是对振荡器频率进行微调。C1,C2 典型值为 30PF。单片机在工作时,由内部振荡器产生或由外直接输入送至内部控制逻辑单元时钟信号周期称为时钟周期。其大小是时钟信号频率倒数,惯用fosc 表达。如时钟频率为 12...
