单片机原理试验参考指导书VIP专享

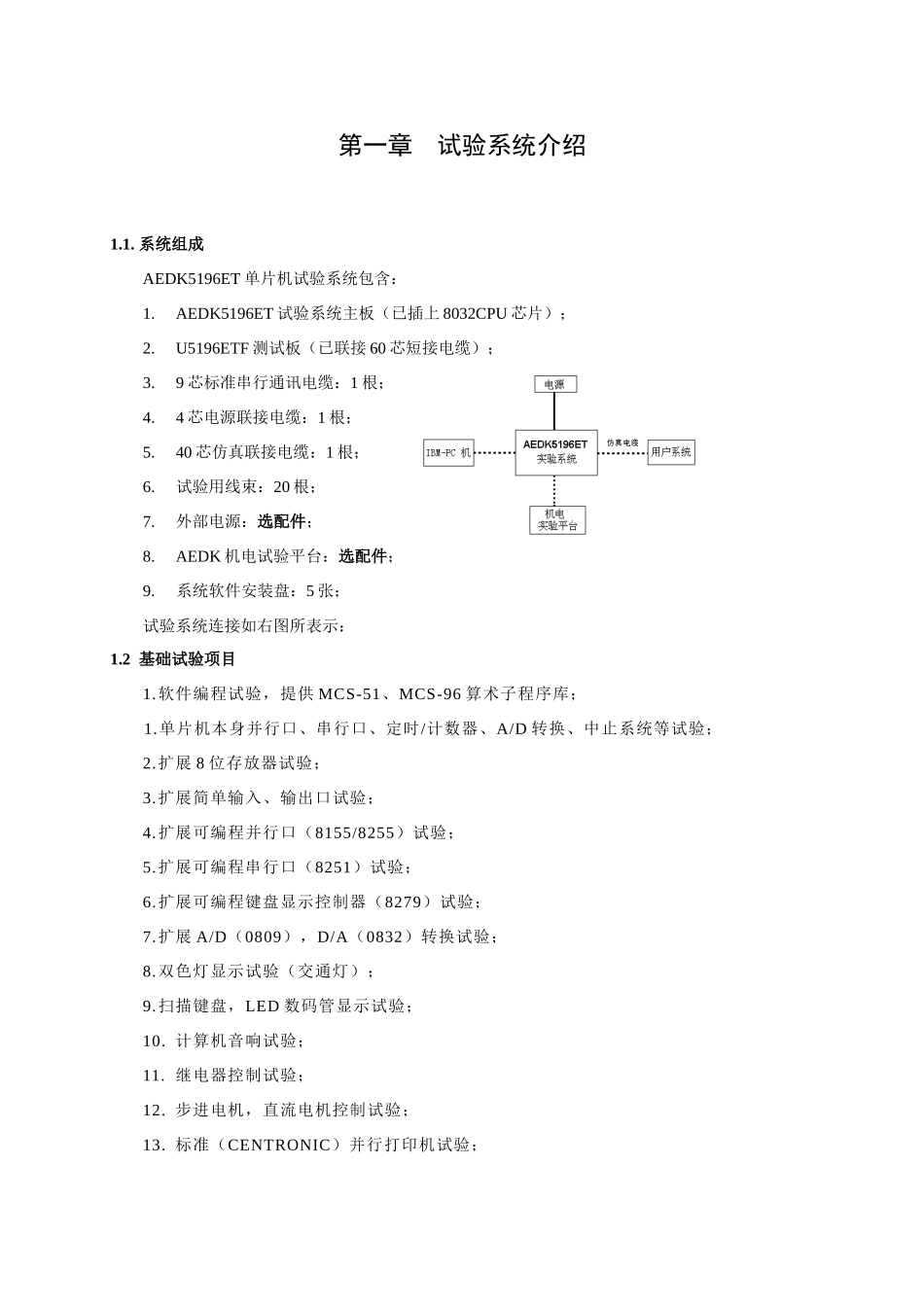

51 系列单片机试验指导书 张自友乐山师院物电系试验室编印3 月第一章 试验系统介绍1.1. 系统组成AEDK5196ET 单片机试验系统包含：1. AEDK5196ET 试验系统主板（已插上 8032CPU 芯片）；2. U5196ETF 测试板（已联接 60 芯短接电缆）；3. 9 芯标准串行通讯电缆：1 根；4. 4 芯电源联接电缆：1 根；5. 40 芯仿真联接电缆：1 根；6. 试验用线束：20 根；7. 外部电源：选配件；8. AEDK 机电试验平台：选配件；9. 系统软件安装盘：5 张；试验系统连接如右图所表示：1.2 基础试验项目1.软件编程试验，提供 MCS-51、MCS-96 算术子程序库；1.单片机本身并行口、串行口、定时/计数器、A/D 转换、中止系统等试验；2.扩展 8 位存放器试验；3.扩展简单输入、输出口试验；4.扩展可编程并行口（8155/8255）试验；5.扩展可编程串行口（8251）试验；6.扩展可编程键盘显示控制器（8279）试验；7.扩展 A/D（0809），D/A（0832）转换试验；8.双色灯显示试验（交通灯）；9.扫描键盘，LED 数码管显示试验；10. 计算机音响试验；11. 继电器控制试验；12. 步进电机，直流电机控制试验；13. 标准（CENTRONIC）并行打印机试验；1.3 系统快速入门用户使用本系统进行试验时通常包含以下步骤:开启运行环境->编写试验程序->调试试验程序->进行试验1．开启运行环境 正确连接试验系统，确定各个开关处于正确位置，打开试验机电源。运行 LCAET 软件，进入调试环境。选择主菜单 Options 菜单进行通讯设置（串行口、波特率设置）和模式设置（CPU 类型、试验机状态），和试验机建立通信联络。2.编写试验程序 新建文件，保留成.asm（汇编）或.c（c51）即可。3.调试 打开源语句调试窗口并将目标码加载到试验机。然后用户就能够利用本系统提供多种工具和方法进行调试。关键是观察程序运行是否正常、有没有走飞、各关键参数中间值是否和设计吻合。4.进行试验依据试验相关说明和用户编制程序，完成连线（最好先关闭试验机电源，再进行）。经过调试软件加载、运行程序，观察试验相关现象。若现象和设计不符，则返回第三步，重新进行。1．4 其它 未尽事宜，请查看系统软件帮助文挡。第二章 MCS51系列单片机试验试验一 I/O 口输入输出试验任务：1，实现用 p1 口输出控制发光二极管亮灭和延时闪耀、左右移动等。 2，实现用拨动开关 K0~K7 控制控制发光二极管 L0~L7。试验二 定时器及中止试验任务：1，实现计数试验，假如按键 5...
