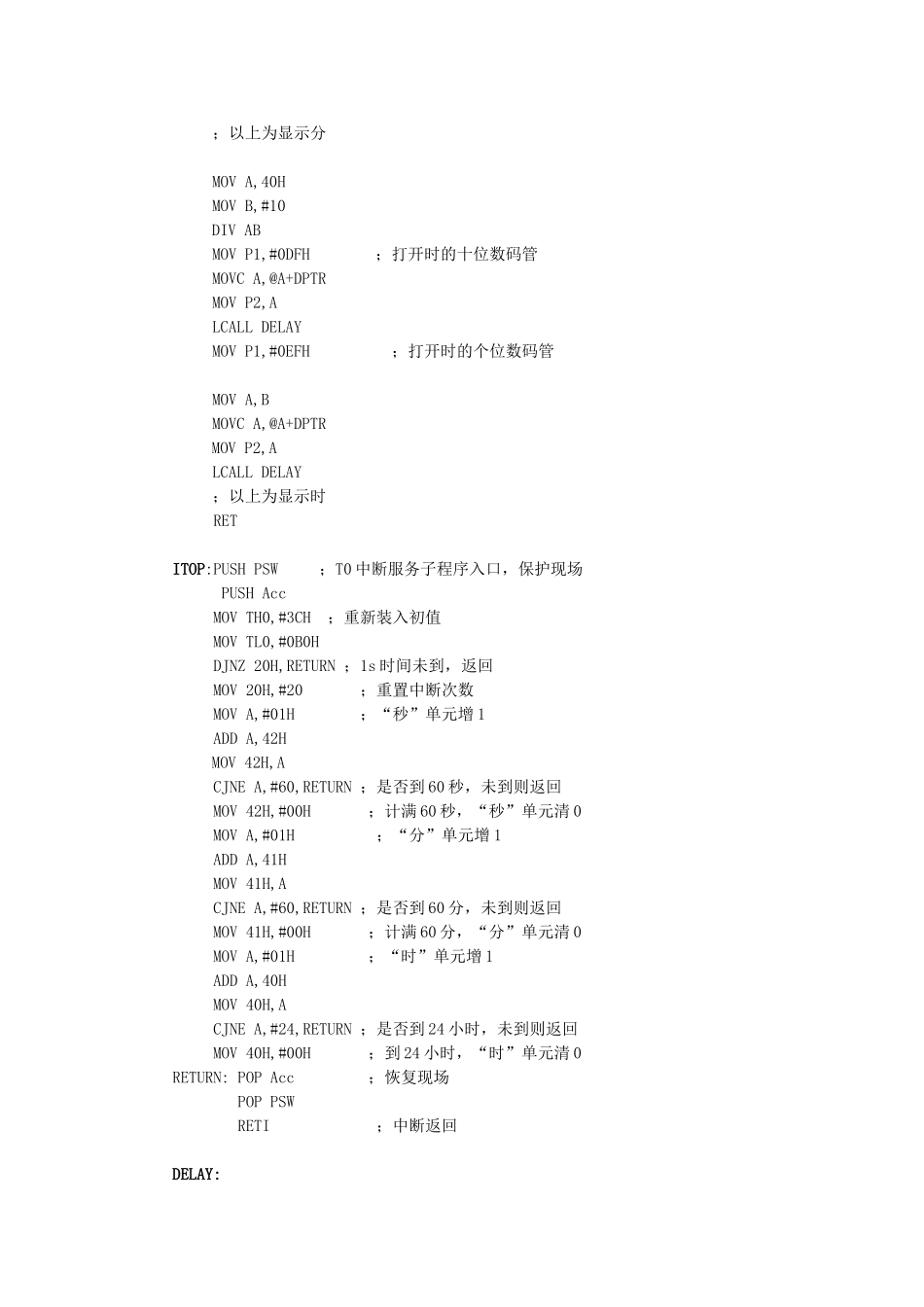

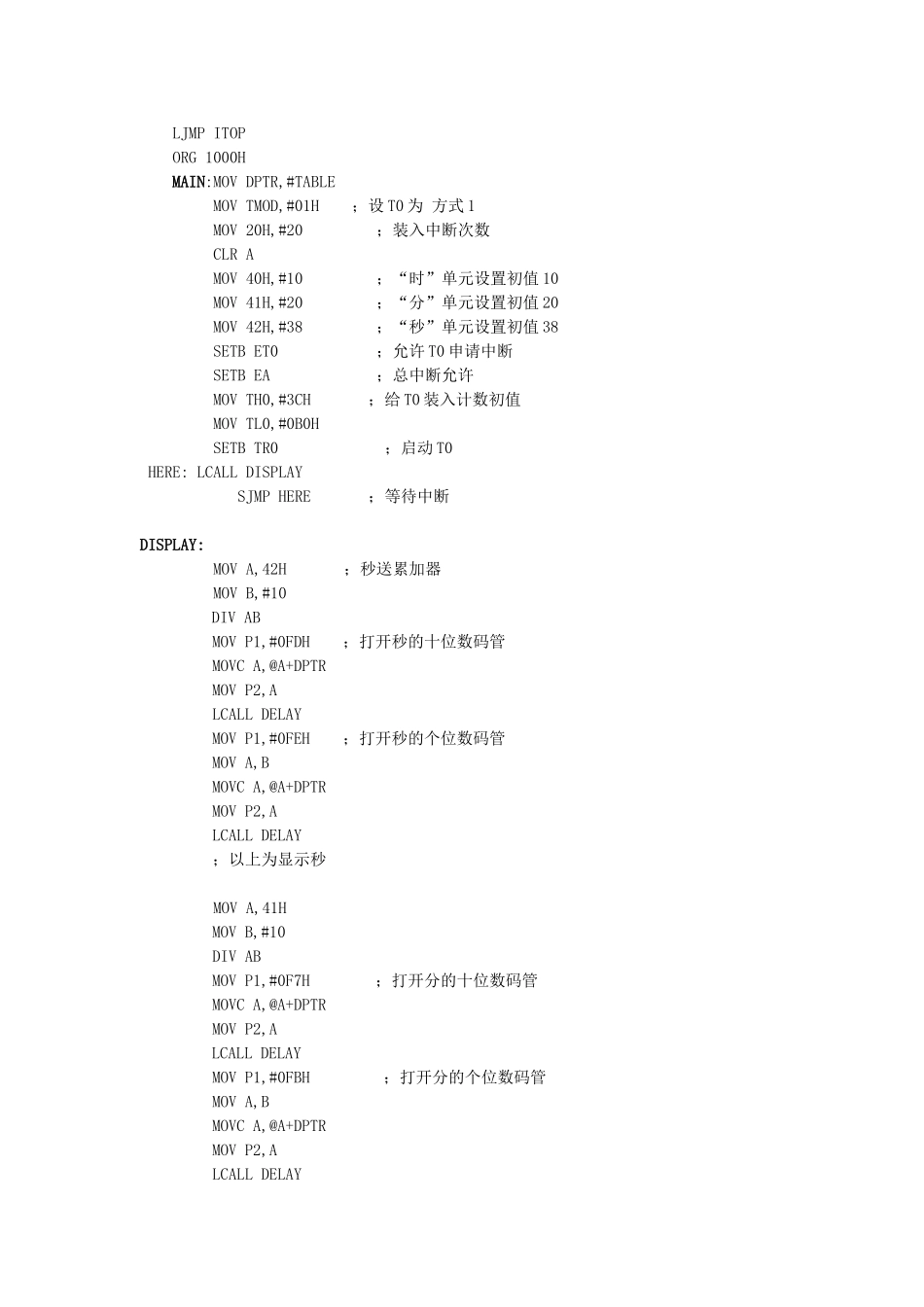

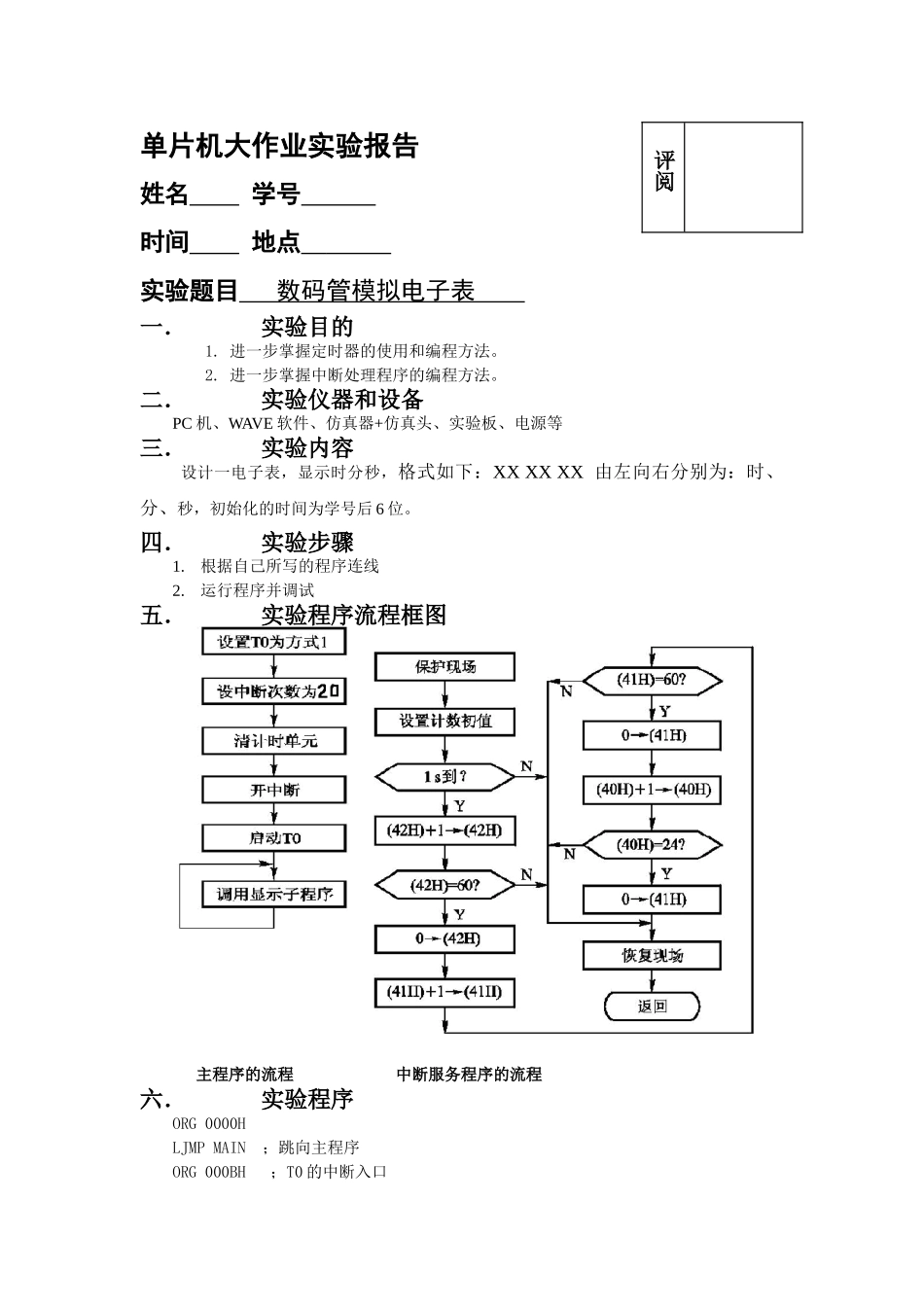

单片机大作业实验报告姓名 学号 时间 地点 实验题目 数码管模拟电子表 一．实验目的1. 进一步掌握定时器的使用和编程方法。2. 进一步掌握中断处理程序的编程方法。二．实验仪器和设备PC 机、WAVE 软件、仿真器+仿真头、实验板、电源等三．实验内容设计一电子表，显示时分秒，格式如下：XX XX XX 由左向右分别为：时、分、秒，初始化的时间为学号后 6 位。四．实验步骤1.根据自己所写的程序连线2.运行程序并调试五．实验程序流程框图 主程序的流程 中断服务程序的流程六．实验程序ORG 0000HLJMP MAIN ；跳向主程序ORG 000BH ；T0 的中断入口评阅LJMP ITOPORG 1000HMAIN:MOV DPTR,#TABLE MOV TMOD,#01H ；设 T0 为 方式 1 MOV 20H,#20 ；装入中断次数 CLR A MOV 40H,#10 ；“时”单元设置初值 10 MOV 41H,#20 ；“分”单元设置初值 20 MOV 42H,#38 ；“秒”单元设置初值 38 SETB ET0 ；允许 T0 申请中断 SETB EA ；总中断允许 MOV TH0,#3CH ；给 T0 装入计数初值 MOV TL0,#0B0H SETB TR0 ；启动 T0 HERE: LCALL DISPLAY SJMP HERE ；等待中断DISPLAY: MOV A,42H ；秒送累加器 MOV B,#10DIV ABMOV P1,#0FDH ；打开秒的十位数码管MOVC A,@A+DPTRMOV P2,ALCALL DELAYMOV P1,#0FEH ；打开秒的个位数码管MOV A,BMOVC A,@A+DPTRMOV P2,ALCALL DELAY；以上为显示秒 MOV A,41HMOV B,#10DIV ABMOV P1,#0F7H ；打开分的十位数码管MOVC A,@A+DPTRMOV P2,ALCALL DELAYMOV P1,#0FBH ；打开分的个位数码管MOV A,BMOVC A,@A+DPTRMOV P2,ALCALL DELAY；以上为显示分MOV A,40HMOV B,#10DIV ABMOV P1,#0DFH ；打开时的十位数码管MOVC A,@A+DPTRMOV P2,ALCALL DELAYMOV P1,#0EFH ；打开时的个位数码管MOV A,BMOVC A,@A+DPTRMOV P2,ALCALL DELAY；以上为显示时 RETITOP:PUSH PSW ；T0 中断服务子程序入口，保护现场 PUSH Acc MOV TH0,#3CH ；重新装入初值 MOV TL0,#0B0H DJNZ 20H,RETURN ；1s 时间未到，返回 MOV 20H,#20 ；重置中断次数 MOV A,#01H ；“秒”单元增 1 ADD A,42H MOV 42H,A CJNE A,#60,RETURN ；是否到 60 秒，未到则返回 MOV 42H,#00H ；计满 60 秒，“秒”单元清 0 MOV A,#01H ；“分”单元增 1 ADD A,41H MOV 41H,A CJNE A,#60,RETURN ；是否到 60 分，未到则返回 MOV...
