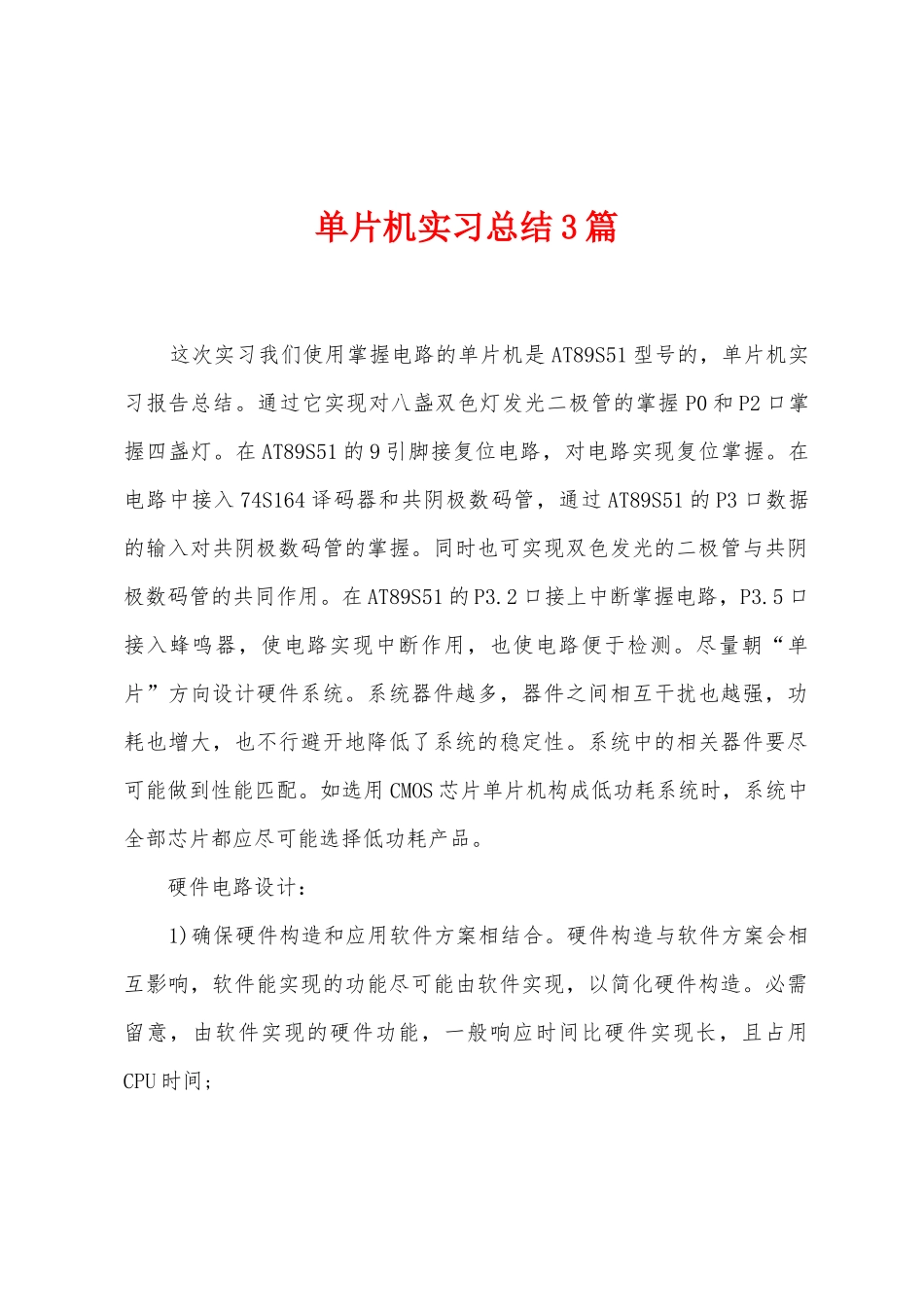

单片机实习总结 3 篇 这次实习我们使用掌握电路的单片机是 AT89S51 型号的，单片机实习报告总结。通过它实现对八盏双色灯发光二极管的掌握 P0 和 P2 口掌握四盏灯。在 AT89S51 的 9 引脚接复位电路，对电路实现复位掌握。在电路中接入 74S164 译码器和共阴极数码管，通过 AT89S51 的 P3 口数据的输入对共阴极数码管的掌握。同时也可实现双色发光的二极管与共阴极数码管的共同作用。在 AT89S51 的 P3.2 口接上中断掌握电路，P3.5 口接入蜂鸣器，使电路实现中断作用，也使电路便于检测。尽量朝“单片”方向设计硬件系统。系统器件越多，器件之间相互干扰也越强，功耗也增大，也不行避开地降低了系统的稳定性。系统中的相关器件要尽可能做到性能匹配。如选用 CMOS 芯片单片机构成低功耗系统时，系统中全部芯片都应尽可能选择低功耗产品。 硬件电路设计： 1)确保硬件构造和应用软件方案相结合。硬件构造与软件方案会相互影响，软件能实现的功能尽可能由软件实现，以简化硬件构造。必需留意，由软件实现的硬件功能，一般响应时间比硬件实现长，且占用CPU 时间; 2)牢靠性及抗干扰设计是硬件设计必不行少的一局部，它包括芯片、器件选择、去耦滤波、印刷电路板的合理布线、各元器相互隔离等; 3)尽量朝“MCS-51 单片”方向设计硬件系统。系统器件越多，器件之间相互干扰也越强，所消耗功耗也增大，也不行避开地降低了系统的稳定性; 4)系统中的相关器件要尽可能做到性能匹配。如选用 CMOS 芯片单片机构成低功耗系统时，系统中全部芯片都应尽可能选择低功耗产品。 1．1 单片机型号及特性 单片机型号是 AT89S51。特性是：⑴ 8031 CPU 与 MCS-51⑵ 兼容 4K字节可编程 FLASH 存储器(寿命：1000 写/擦循环) ⑶ 全静态工作：0Hz-24KHz ⑷ 三级程序存储器保密锁定 ⑸ 128*8 位内部 RAM ⑹32 条可编程I/O 线⑺两个 16 位定时器/计数器 ⑻ 6 个中断源⑼可编程串行通道⑽低功耗的闲置和掉电模式⑾片内振荡器和时钟电路。 1．2 晶振电路 单片机晶振的两个电容的作用 这两个电容叫晶振的负载电容，分别接在晶振的两个脚上和对地的电容，一般在几十皮发，实习总结《单片机实习报告总结》。它会影响到晶振的谐振频率和输出幅度，晶振的负载电容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C 式中 Cd,Cg 为分别接在晶振的两个脚上和对地的电容,Cic（集成电路内部电容）+△C（PCB 上电容）阅历值为 3 至 5pf。 ...
