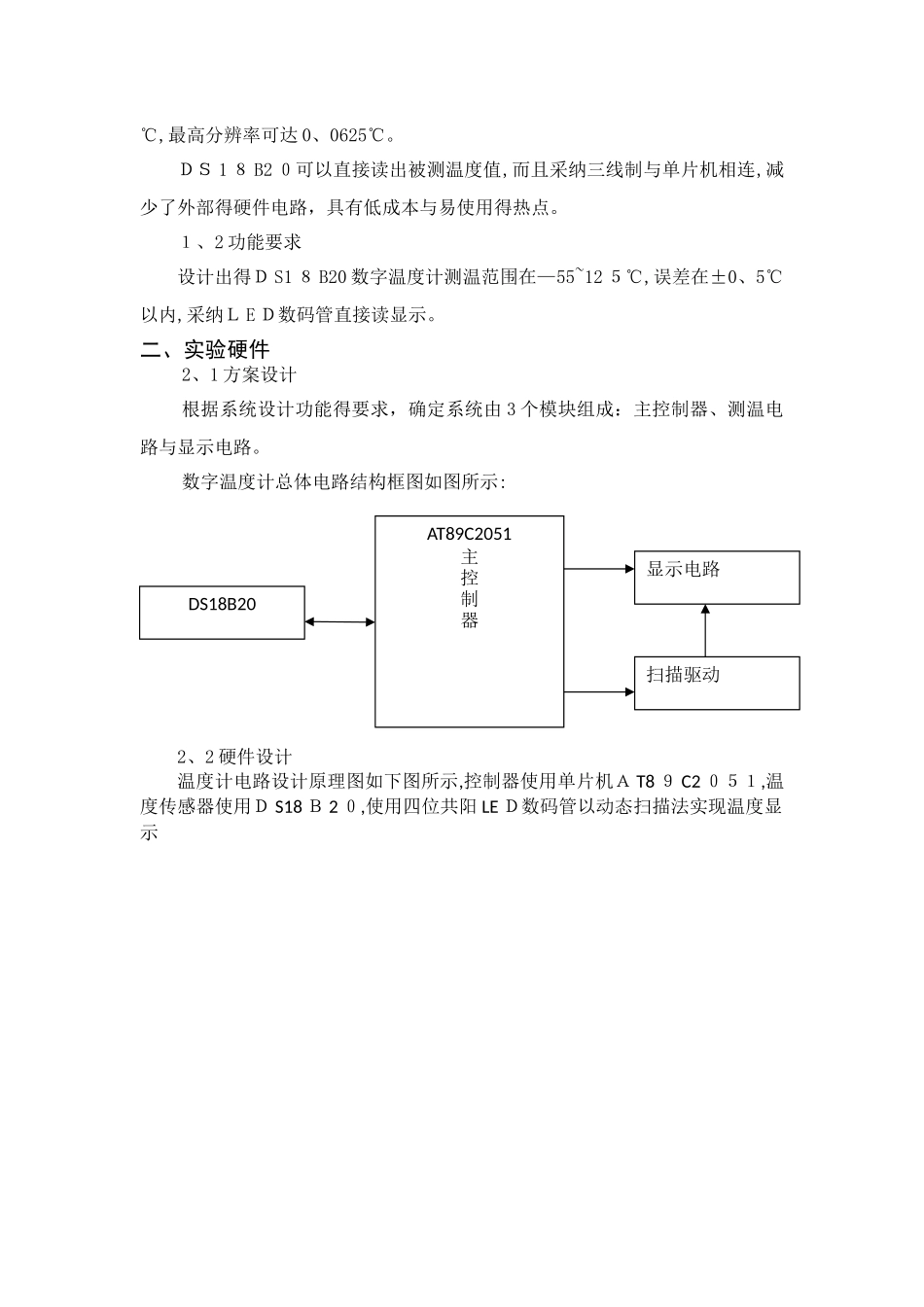

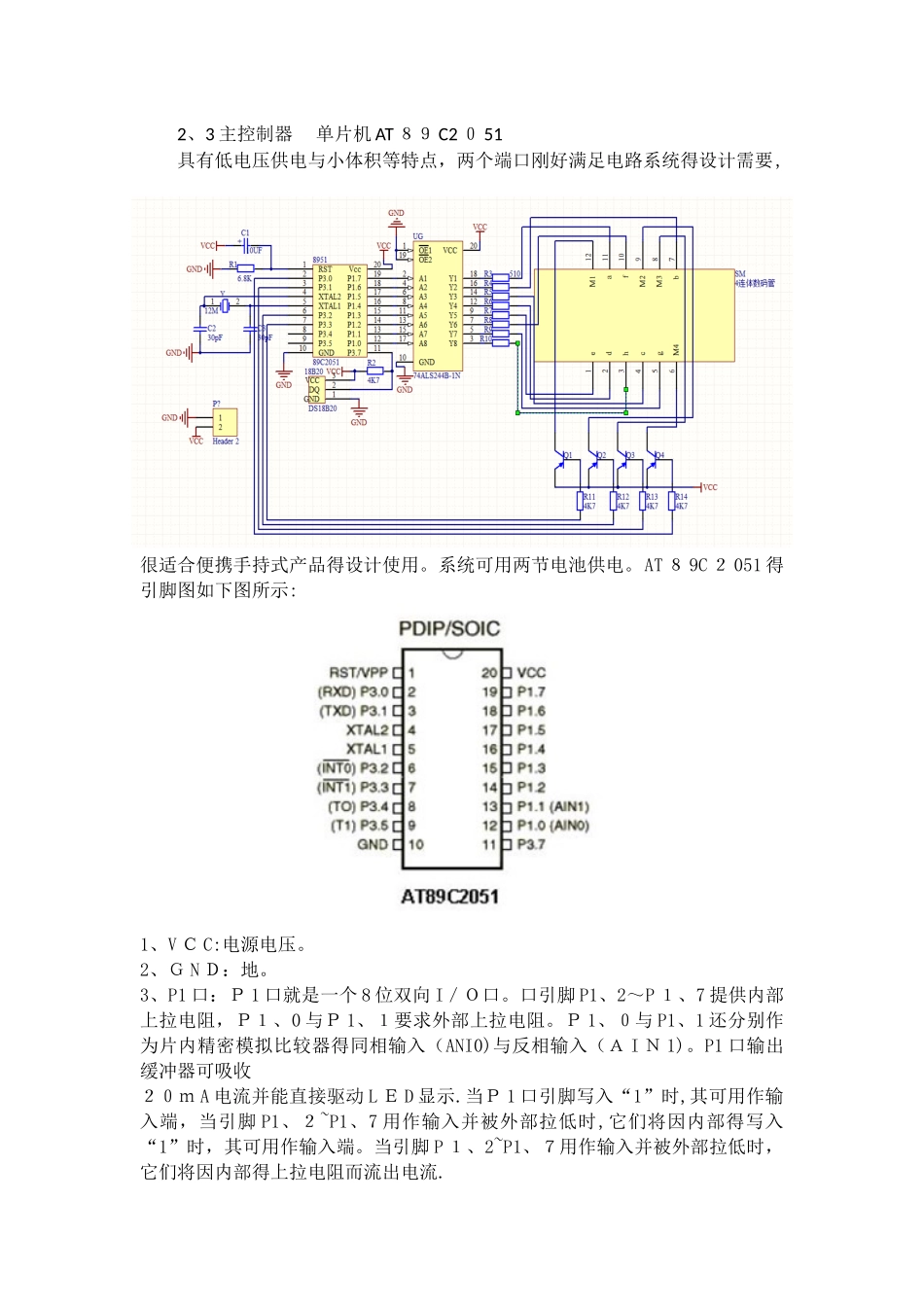

成绩: 滨江学院 单片机原理及应用实验项目 温度计 DS18 Ｂ 2 ０ 院 系 滨江学院 电子工程系 专 业 信息工程 学生姓名 马骏 学 号 201 ４ 2 ３ 09029 二零一七年十一月十八日一、实验目得1、1 实验意义在日常生活及工农业生产中，常常要用到温度得检测及控制，传统得测温元件有热电偶与热电阻。而热电偶与热电阻测出得一般都就是电压,再转换成对应得温度,需要比较多得外部硬件支持．其缺点如下:● 硬件电路复杂;● 软件调试复杂；● 制作成本高。本数字温度计设计采纳美国 DALL ＡＳ半导体公司继 D Ｓ１ 820 之后推出得一种改进型智能温度传感器 DS18 Ｂ２ 0 作为检测元件,测温范围为-５ 5~12 ５℃,最高分辨率可达 0、0625℃。ＤＳ 1 ８ B2 ０可以直接读出被测温度值,而且采纳三线制与单片机相连,减少了外部得硬件电路，具有低成本与易使用得热点。１、2 功能要求设计出得Ｄ S1 ８ B20 数字温度计测温范围在—55~12 ５℃,误差在±0、5℃以内,采纳Ｌ E Ｄ数码管直接读显示。二、实验硬件2、1 方案设计根据系统设计功能得要求，确定系统由 3 个模块组成：主控制器、测温电路与显示电路。数字温度计总体电路结构框图如图所示:2、2 硬件设计温度计电路设计原理图如下图所示,控制器使用单片机Ａ T8 ９ C2 ０５１,温度传感器使用Ｄ S18 Ｂ 2 ０,使用四位共阳 LE Ｄ数码管以动态扫描法实现温度显示AT89C2051主控制器DS18B20显示电路扫描驱动2、3 主控制器 单片机 AT ８９ C2 ０ 51具有低电压供电与小体积等特点，两个端口刚好满足电路系统得设计需要,很适合便携手持式产品得设计使用。系统可用两节电池供电。AT ８ 9C ２ 051 得引脚图如下图所示:1、V Ｃ C:电源电压。2、Ｇ N Ｄ：地。 3、P1 口：Ｐ 1 口就是一个 8 位双向 I／Ｏ口。口引脚 P1、2～P １、7 提供内部上拉电阻，Ｐ１、0 与Ｐ 1、１要求外部上拉电阻。Ｐ 1、０与 P1、1 还分别作为片内精密模拟比较器得同相输入（ANI0)与反相输入（Ａ I Ｎ 1)。P1 口输出缓冲器可吸收 ２０ｍ A 电流并能直接驱动 L Ｅ D 显示.当Ｐ 1 口引脚写入“1”时,其可用作输入端，当引脚 P1、２~P1、7 用作输入并被外部拉低时,它们将因内部得写入“1”时，其可用作输入端。当引脚 P １、2~P1、７用作输入并被外部拉低时，它们将因内部得上拉电阻而流出电流. 4、P ３口：Ｐ 3 口得 P ３、０～...
