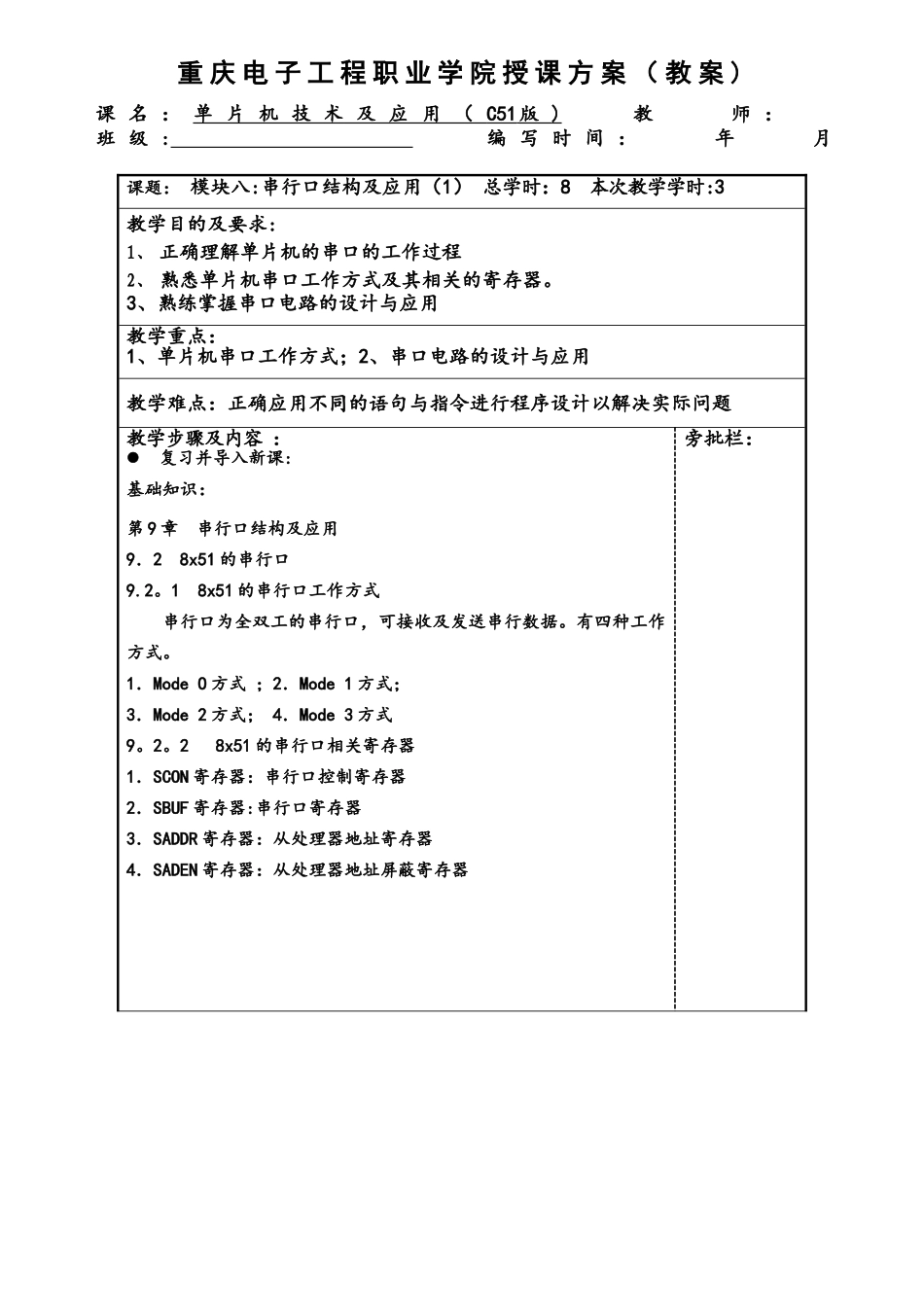

重 庆 电 子 工 程 职 业 学 院 授 课 方 案 （ 教 案 ) 课 名 ： 单 片 机 技 术 及 应 用 （ C51 版 ) 教 师 ： 班 级 : 编 写 时 间 ： 年 月 课题： 模块八:串行口结构及应用（1） 总学时：8 本次教学学时:3教学目的及要求:1、 正确理解单片机的串口的工作过程2、 熟悉单片机串口工作方式及其相关的寄存器。3、熟练掌握串口电路的设计与应用教学重点： 1、单片机串口工作方式；2、串口电路的设计与应用教学难点：正确应用不同的语句与指令进行程序设计以解决实际问题 教学步骤及内容 ： 复习并导入新课:基础知识：第 9 章 串行口结构及应用9．2 8x51 的串行口9.2。1 8x51 的串行口工作方式串行口为全双工的串行口，可接收及发送串行数据。有四种工作方式。1．Mode O 方式 ；2．Mode 1 方式；3．Mode 2 方式； 4．Mode 3 方式9。2。2 8x51 的串行口相关寄存器1．SCON 寄存器：串行口控制寄存器2．SBUF 寄存器:串行口寄存器3．SADDR 寄存器：从处理器地址寄存器4．SADEN 寄存器：从处理器地址屏蔽寄存器旁批栏：实训任务：教学情境9—— 两块单片机数据的串口点对点互传两个独立的89x51 小系统，通过TXD 与RXD 传输线以及地线的连接，进行全双工的数据传输，将8x51系统一的拨码开关状态经串行口传输到8x51系统二P1上的LED ，同时，将8x51系统二的拔码开关状态经串行口传输到8x51系统一P1上的LED.9 ．5 任务1 — 移位式数据串入要求利用74165 将拨码开关DIP SW 的状态转换成串行数据并由RXD 输入51单片机, 然后将拨码开关的状态反映到P1所连接的LED 上。实训思考：（1 ）在该程序里，使用的是51单片机串口的哪种工作方式？波特率是多少？（2)若希望改用51单片机串口工作方式2 完成相同功能，程序应如何编写？本次课重点内容小结: 1 、并行式传输和串行式传输2 、单片机串口工作方式：（方式0 ，方式1 ，方式2 ，方式3)3 、串行口相关寄存器：SCON ,SBUF ，SADDR ，SADEN课外作业布置：选择题和问答题旁批栏 :
