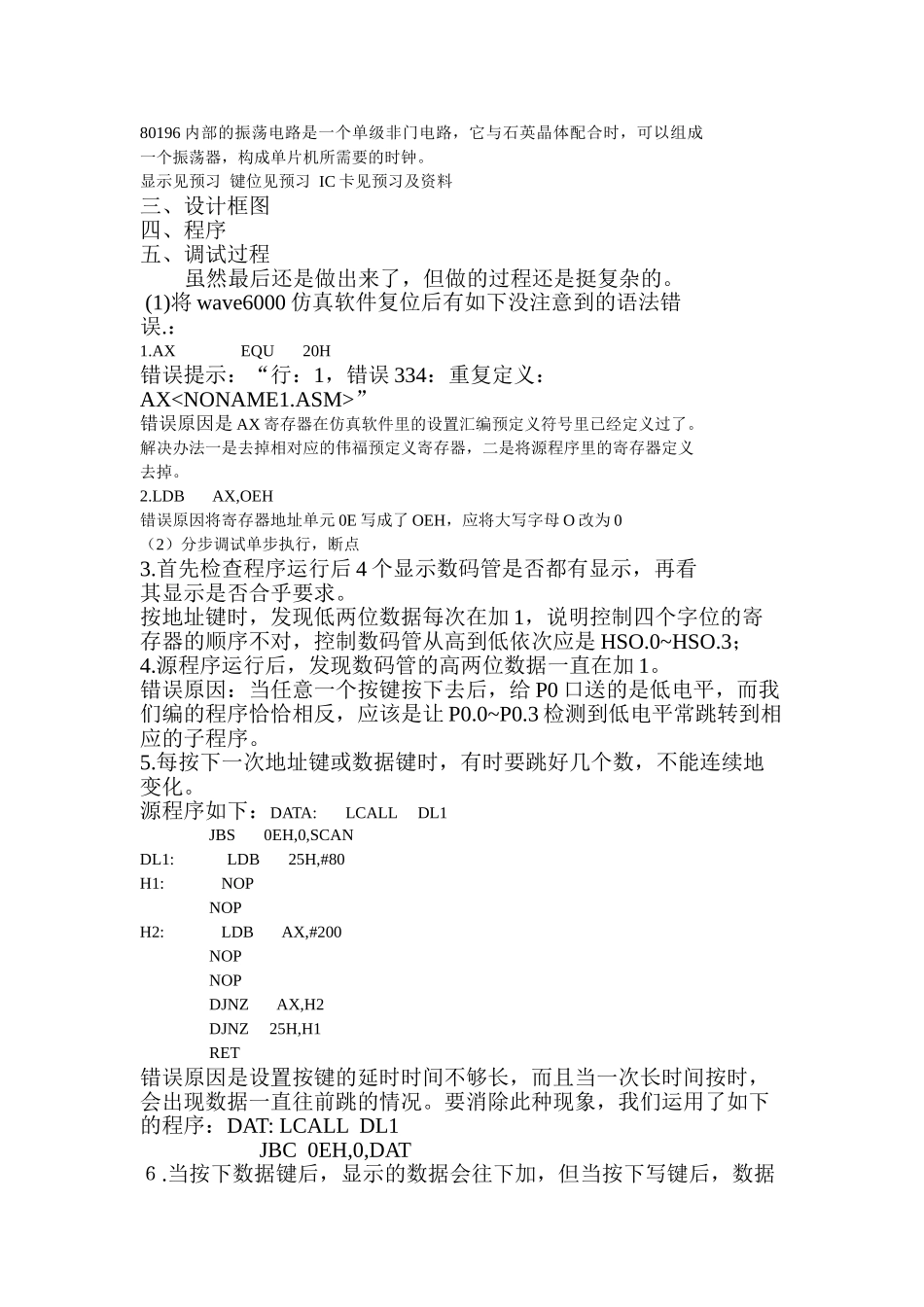

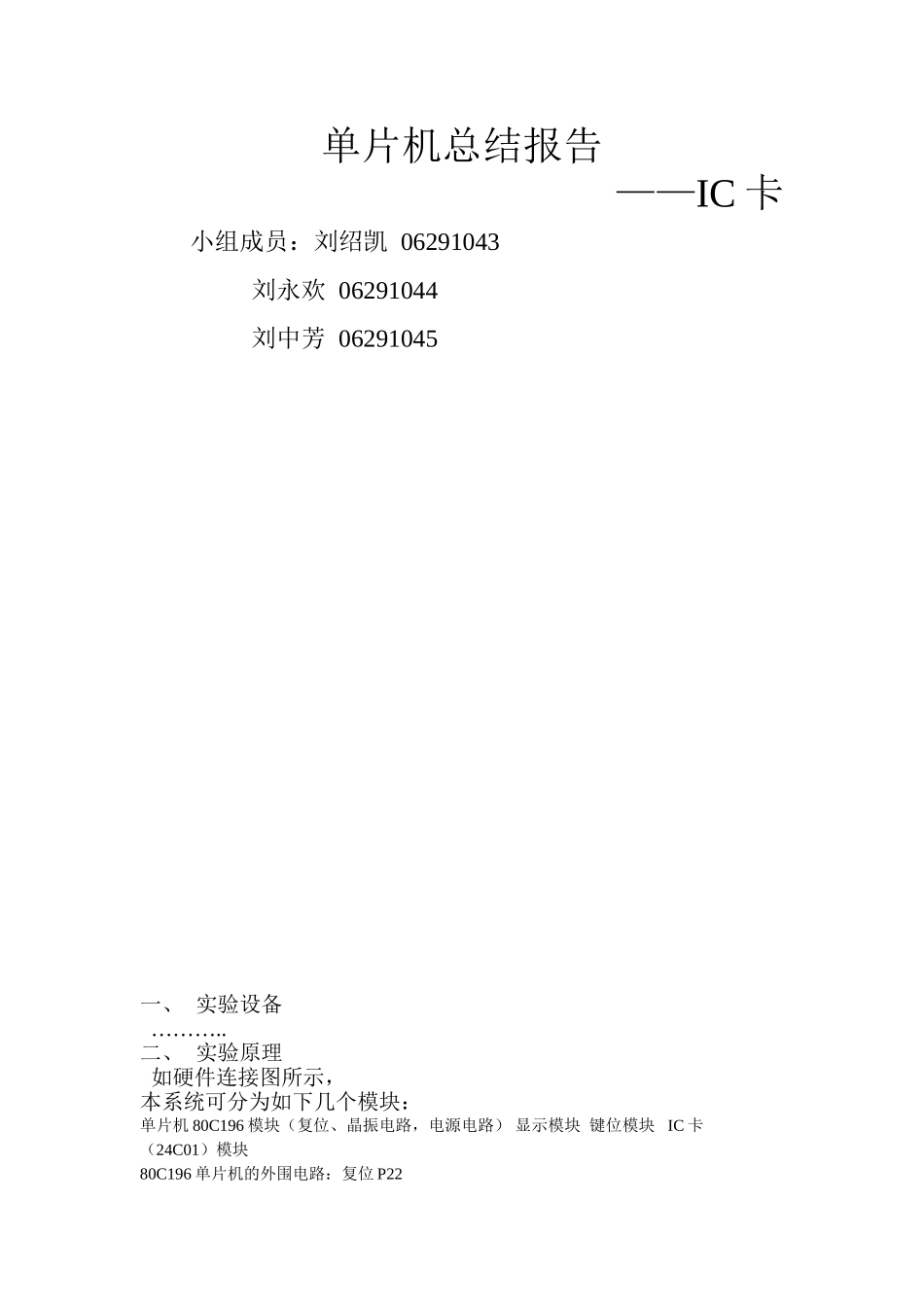

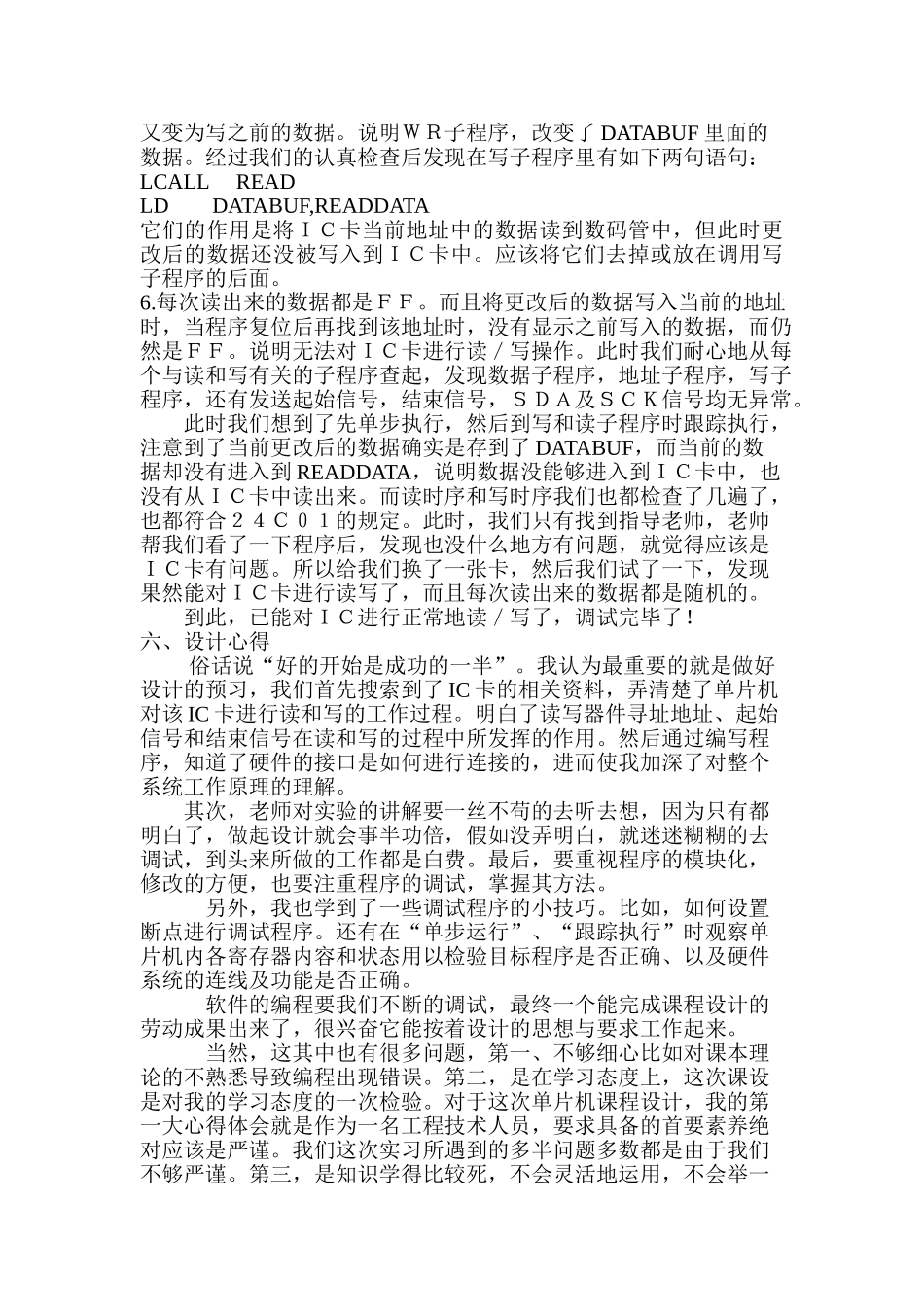

单片机总结报告——IC 卡 小组成员：刘绍凯 06291043 刘永欢 06291044 刘中芳 06291045一、 实验设备 ………..二、 实验原理 如硬件连接图所示，本系统可分为如下几个模块： 单片机 80C196 模块（复位、晶振电路，电源电路） 显示模块 键位模块 IC 卡（24C01）模块 80C196 单片机的外围电路：复位 P2280196 内部的振荡电路是一个单级非门电路，它与石英晶体配合时，可以组成一个振荡器，构成单片机所需要的时钟。显示见预习 键位见预习 IC 卡见预习及资料三、设计框图四、程序五、调试过程虽然最后还是做出来了，但做的过程还是挺复杂的。 (1)将 wave6000 仿真软件复位后有如下没注意到的语法错误.：1.AX EQU 20H错误提示：“行：1，错误 334：重复定义：AX”错误原因是 AX 寄存器在仿真软件里的设置汇编预定义符号里已经定义过了。解决办法一是去掉相对应的伟福预定义寄存器，二是将源程序里的寄存器定义去掉。2.LDB AX,OEH错误原因将寄存器地址单元 0E 写成了 OEH，应将大写字母 O 改为 0（2）分步调试单步执行，断点3.首先检查程序运行后 4 个显示数码管是否都有显示，再看其显示是否合乎要求。按地址键时，发现低两位数据每次在加 1，说明控制四个字位的寄存器的顺序不对，控制数码管从高到低依次应是 HSO.0~HSO.3；4.源程序运行后，发现数码管的高两位数据一直在加 1。错误原因：当任意一个按键按下去后，给 P0 口送的是低电平，而我们编的程序恰恰相反，应该是让 P0.0~P0.3 检测到低电平常跳转到相应的子程序。5.每按下一次地址键或数据键时，有时要跳好几个数，不能连续地变化。源程序如下：DATA: LCALL DL1 JBS 0EH,0,SCANDL1: LDB 25H,#80H1: NOP NOPH2: LDB AX,#200 NOP NOP DJNZ AX,H2 DJNZ 25H,H1 RET 错误原因是设置按键的延时时间不够长，而且当一次长时间按时，会出现数据一直往前跳的情况。要消除此种现象，我们运用了如下的程序：DAT: LCALL DL1 JBC 0EH,0,DAT６.当按下数据键后，显示的数据会往下加，但当按下写键后，数据又变为写之前的数据。说明ＷＲ子程序，改变了 DATABUF 里面的数据。经过我们的认真检查后发现在写子程序里有如下两句语句：LCALL READLD DATABUF,READDATA它们的作用是将ＩＣ卡当前地址中的数据读到数码管中，但此时更改后的数据还没被写入到ＩＣ卡中。应该将它们去掉或放在调用写子程序的后面。6.每次读出来的数...
