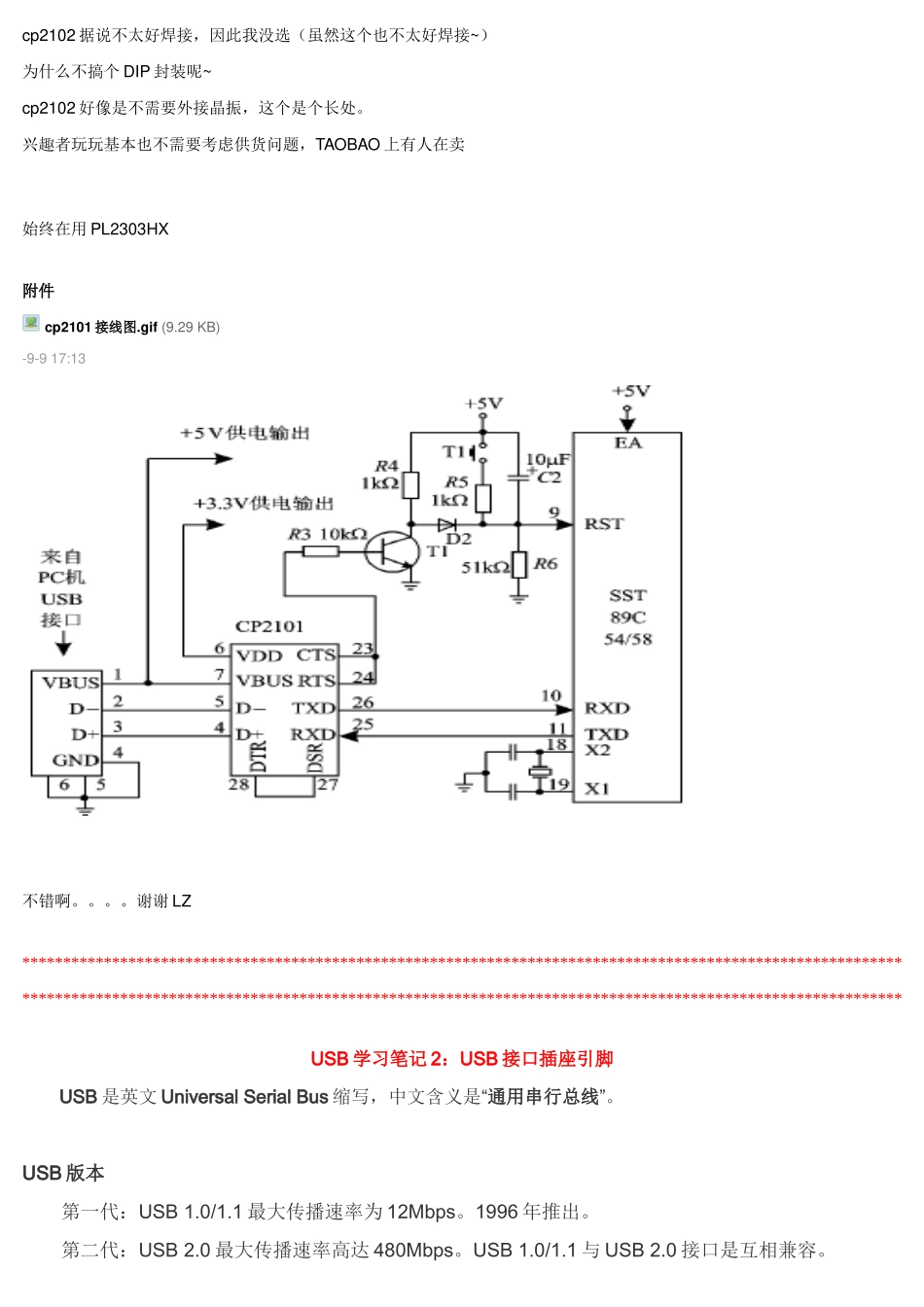

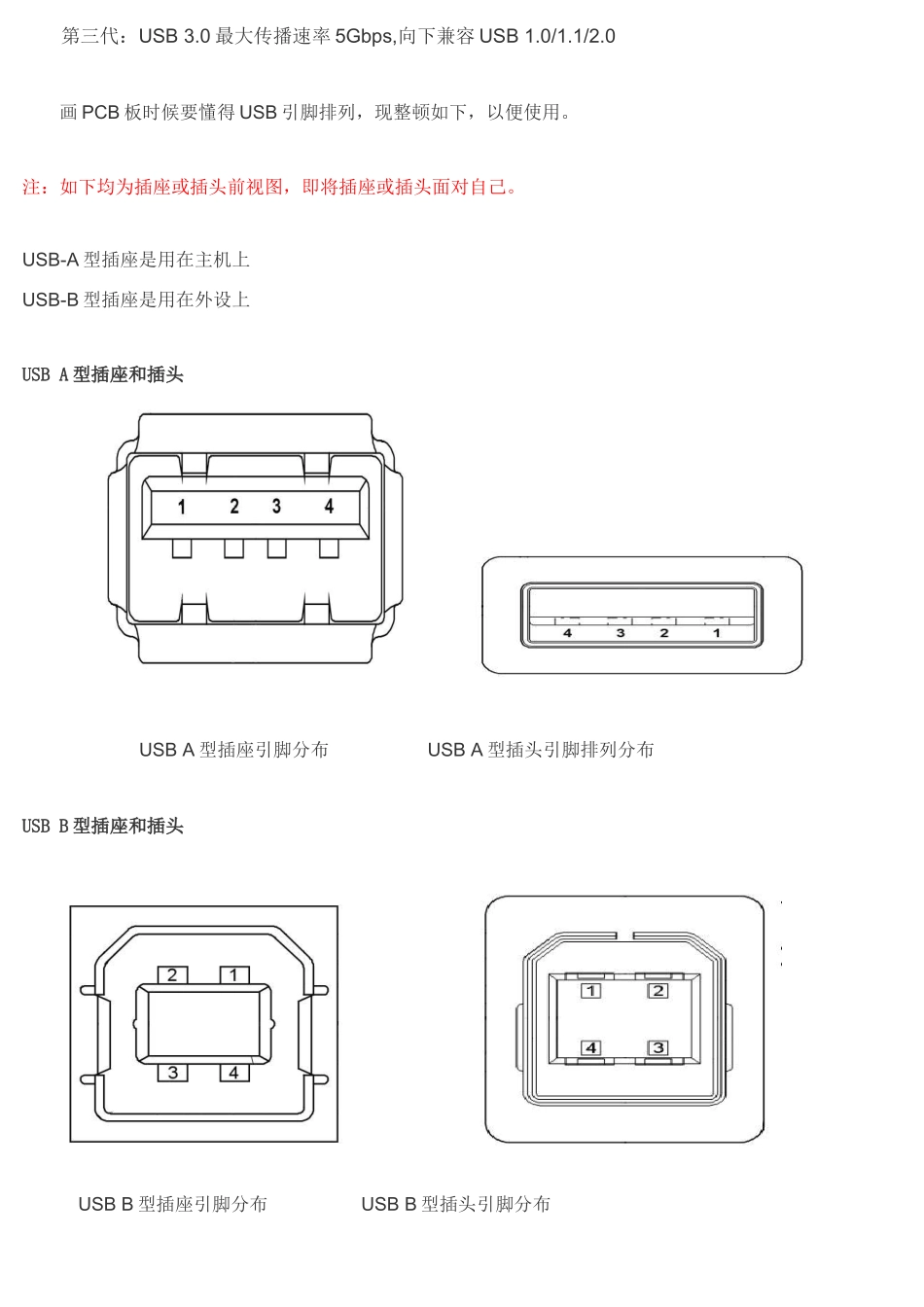

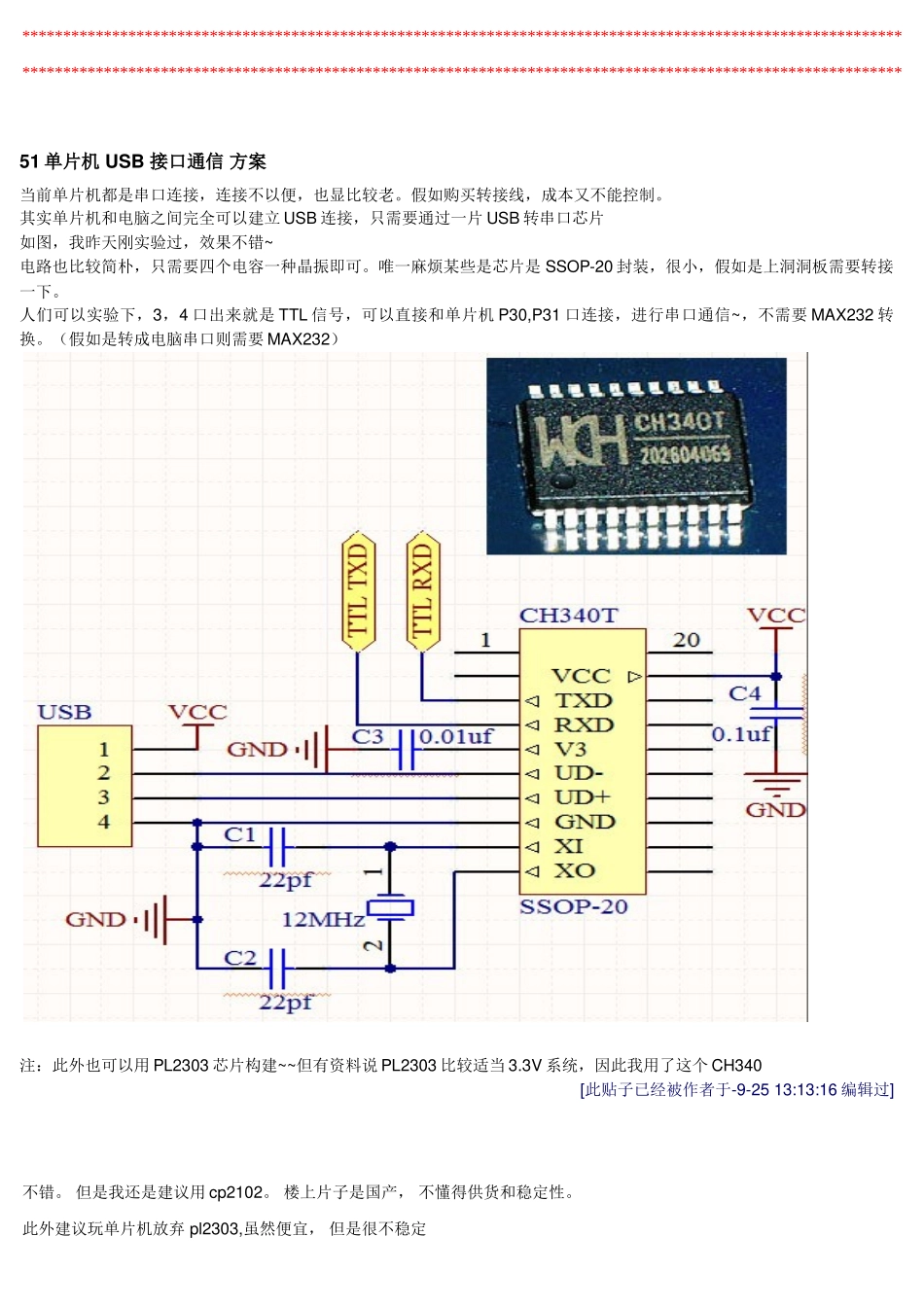

************************************************************************************************************************************************************************************************************************51 单片机 USB 接口通信 方案当前单片机都是串口连接，连接不以便，也显比较老。假如购买转接线，成本又不能控制。其实单片机和电脑之间完全可以建立 USB 连接，只需要通过一片 USB 转串口芯片如图，我昨天刚实验过，效果不错~电路也比较简朴，只需要四个电容一种晶振即可。唯一麻烦某些是芯片是 SSOP-20 封装，很小，假如是上洞洞板需要转接一下。人们可以实验下，3，4 口出来就是 TTL 信号，可以直接和单片机 P30,P31 口连接，进行串口通信~，不需要 MAX232 转换。（假如是转成电脑串口则需要 MAX232） 注：此外也可以用 PL2303 芯片构建~~但有资料说 PL2303 比较适当 3.3V 系统，因此我用了这个 CH340[此贴子已经被作者于-9-25 13:13:16 编辑过]不错。 但是我还是建议用 cp2102。 楼上片子是国产， 不懂得供货和稳定性。此外建议玩单片机放弃 pl2303,虽然便宜， 但是很不稳定cp2102 据说不太好焊接，因此我没选（虽然这个也不太好焊接~）为什么不搞个 DIP 封装呢~cp2102 好像是不需要外接晶振，这个是个长处。兴趣者玩玩基本也不需要考虑供货问题，TAOBAO 上有人在卖始终在用 PL2303HX附件 cp2101 接线图.gif (9.29 KB)-9-9 17:13不错啊。。。。谢谢 LZ************************************************************************************************************************************************************************************************************************USB 学习笔记 2：USB 接口插座引脚USB 是英文 Universal Serial Bus 缩写，中文含义是“通用串行总线”。 USB 版本 第一代：USB 1.0/1.1 最大传播速率为 12Mbps。1996 年推出。 第二代：USB 2.0 最大传播速率高达 480Mbps。USB 1.0/1.1 与 USB 2.0 接口是互相兼容。 第三代：USB 3.0 最大传播速率 5Gbps,向下兼容 USB 1.0/1.1/2.0 画 PCB 板时候要懂得 USB 引脚排列，现整顿如下，以便使用。 注：如下均为插座或插头前视图，即将插座或插头面对自己。 USB-A 型插座是用在主机上USB-B 型插座是用在外设上 USB A 型插座和插头 USB A ...
