单片机指令系统(DOC)VIP专享

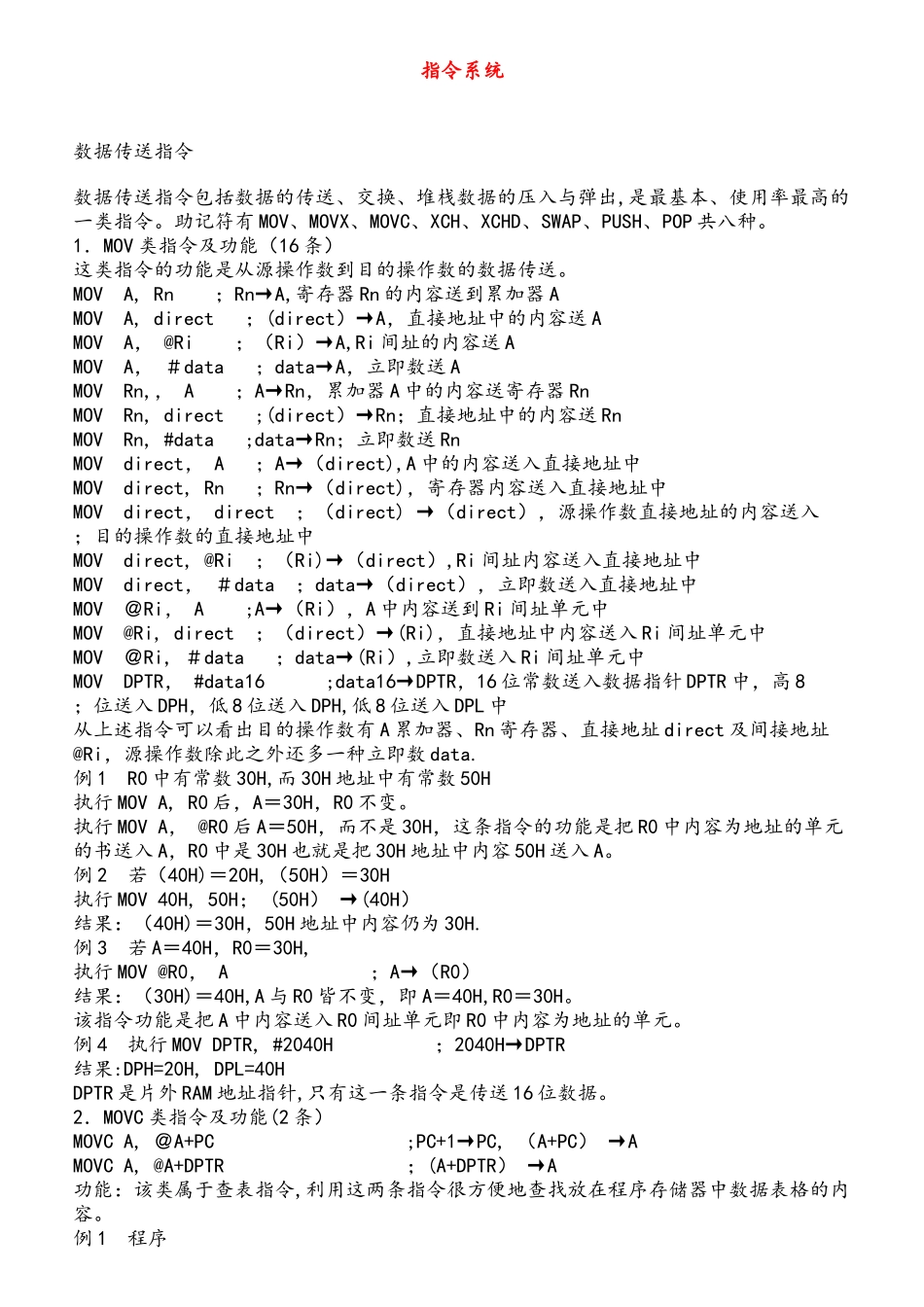

指令系统数据传送指令 数据传送指令包括数据的传送、交换、堆栈数据的压入与弹出,是最基本、使用率最高的一类指令。助记符有 MOV、MOVX、MOVC、XCH、XCHD、SWAP、PUSH、POP 共八种。1．MOV 类指令及功能（16 条）这类指令的功能是从源操作数到目的操作数的数据传送。MOV A, Rn ；Rn→A,寄存器 Rn 的内容送到累加器 AMOV A, direct ；(direct）→A，直接地址中的内容送 AMOV A， @Ri ；（Ri）→A,Ri 间址的内容送 AMOV A， ＃data ；data→A，立即数送 AMOV Rn,， A ；A→Rn，累加器 A 中的内容送寄存器 RnMOV Rn, direct ;(direct）→Rn；直接地址中的内容送 RnMOV Rn, #data ;data→Rn；立即数送 RnMOV direct， A ；A→（direct),A 中的内容送入直接地址中MOV direct, Rn ；Rn→（direct)，寄存器内容送入直接地址中MOV direct， direct ；（direct) →（direct），源操作数直接地址的内容送入；目的操作数的直接地址中MOV direct, @Ri ；（Ri)→（direct）,Ri 间址内容送入直接地址中MOV direct， ＃data ；data→（direct），立即数送入直接地址中MOV ＠Ri， A ;A→（Ri），A 中内容送到 Ri 间址单元中MOV @Ri, direct ；（direct）→(Ri)，直接地址中内容送入 Ri 间址单元中MOV ＠Ri, ＃data ；data→(Ri）,立即数送入 Ri 间址单元中MOV DPTR， #data16 ;data16→DPTR，16 位常数送入数据指针 DPTR 中，高 8；位送入 DPH，低 8 位送入 DPH,低 8 位送入 DPL 中从上述指令可以看出目的操作数有 A 累加器、Rn 寄存器、直接地址 direct 及间接地址@Ri，源操作数除此之外还多一种立即数 data.例 1 R0 中有常数 30H,而 30H 地址中有常数 50H执行 MOV A, R0 后，A＝30H，R0 不变。执行 MOV A， @R0 后 A＝50H，而不是 30H，这条指令的功能是把 R0 中内容为地址的单元的书送入 A，R0 中是 30H 也就是把 30H 地址中内容 50H 送入 A。例 2 若（40H)＝20H,（50H）＝30H执行 MOV 40H, 50H； (50H） →(40H）结果：（40H)＝30H，50H 地址中内容仍为 30H.例 3 若 A＝40H，R0＝30H,执行 MOV @R0， A ；A→（R0）结果：（30H)＝40H,A 与 R0 皆不变，即 A＝40H,R0＝30H。该指令功能是把 A 中内容送入 R0 间址单元即 R0 中内容为地址的单元。例 4 执行 MOV DPTR, #2040H ；2040H→DPTR结果:DPH=20...
