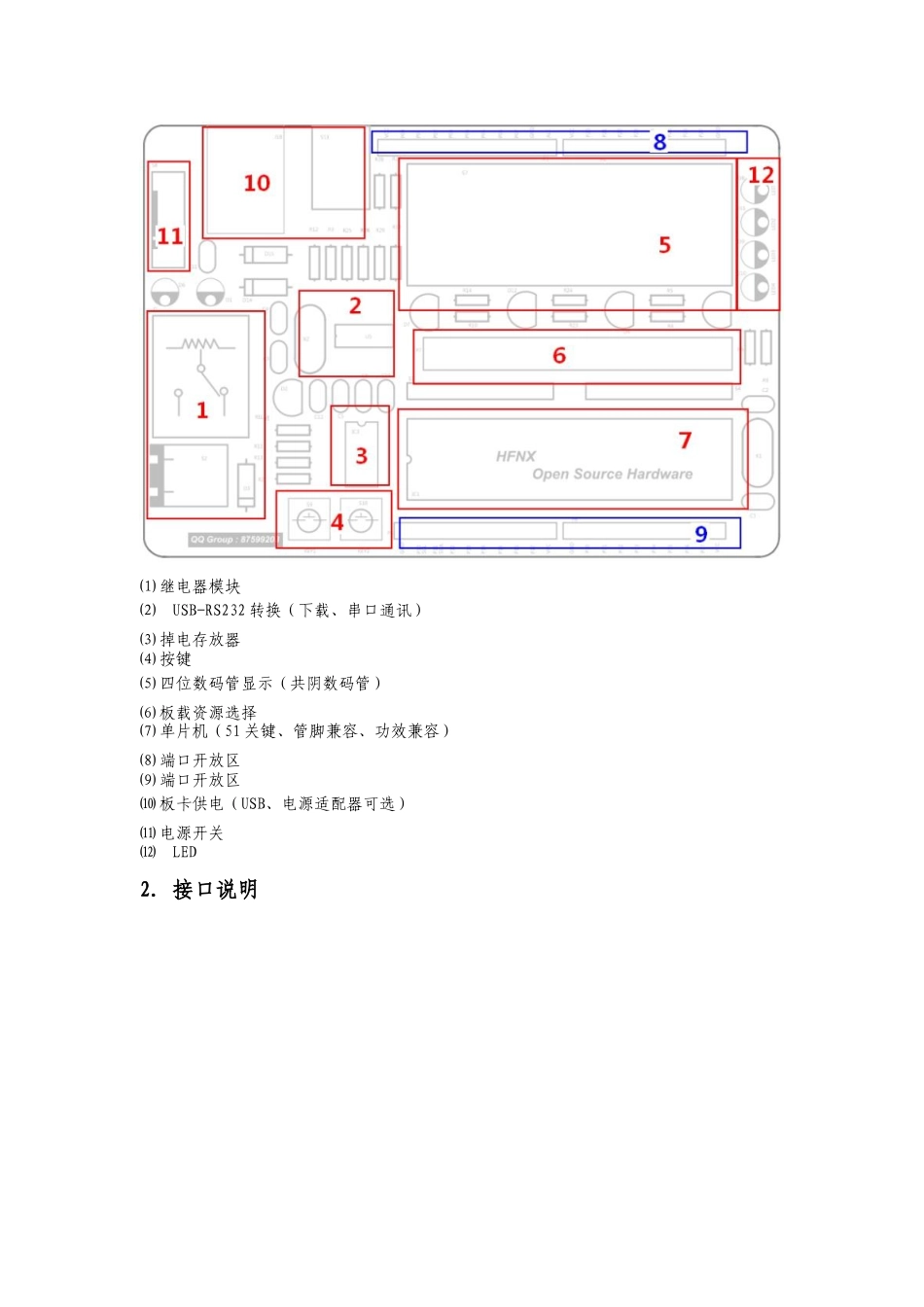

使用说明书一、介绍1．Embeded51 Embeded51 开发板实行中国常 见 51 关键、管脚兼容 STC 单片机，单板上即可实现烧写、调试、开发。同时我们加入了部基础入门模块比如：数码管显示、分LED、掉电存放器、继电器等，目是启发初学者，领大家走入嵌入式开发殿堂！当然此板功绝对不标率效局限于此。本着开放，我们开放了全部 标准IO 口和关键信号管脚，板上原有占用资源能够经过短路帽插拔轻松释放，大家能够发挥自己想象和动手能力，在我们基础平台上扩充自己模块，打造属于自己开发平台。如您能够在假Embeded51 平台上有所得，我们将会感到无比欣慰和自豪！另外，我们也欢迎大家对现有平台提出改提议。善2．试验内容板载资源试验● I/O 口输入输出● LED 试验●按键试验●单片机内部定时器操作●中试验止●串口通讯●继电器试验●掉电存放器试验●数码管动态扫描显示经过板载开放 I/O 口，您还能够自己扩展：RTC、温度传感器、LCD、蓝牙通讯、超声波、红外、电机驱动等等，只要你想一切皆有可能！二、板卡说明1. 板卡框架及功说明效 ⑴ 继电器模块⑵ USB-RS232 转换（下载、串口通讯）⑶ 掉电存放器⑷ 按键⑸ 四位数码管显示（共阴数码管）⑹ 板载资源选择⑺ 单片机（51 关键、管脚兼容、功兼容）效⑻ 端口开放区⑼ 端口开放区⑽ 板卡供电（USB、电源适配器可选）⑾ 电源开关⑿ LED2. 接口说明 1.1 供电板卡提供 USB 供电和电源适配器 2 种方法，电源输入 DC5V，USB 接口既提供了电源同时也作为通讯口。电源开关负责电源通断，电源指示灯指示板卡是否在有电状态。1.2 扩展口经典 51 关键单片机提供四组 32 个 I/O 口，板卡上将这四组 32 个端口全部开放出来，为您提供稳定、方便单片机开发基础系统，您能够插上想象翅膀扩展您想要任何模块。1.3 继电器接口接口实行 5.08 工业插头，提供弱电控制强电功。效1.4 跳线区板载基础功模块能够经过短路帽选择是否连通，基础试验时能够选择连通，方便验证效试验结果，以后能够拔去短路帽自己扩展想要功模块。效3. BOM 及装配说明 装配说明⑴ 熟悉手工焊接常工具使用及基础原理；见⑵ 掌握手工焊接技术，能够独立完成简单电子产品安装和焊接，熟悉电子产品安装工艺生产步骤；⑶ 熟悉 PCB 设计步骤和方法，工艺步骤，能够据电路原理图，元器件实物设计并制作依PCB；⑷ 熟悉常电子器件类别、型号、规格、性能及使用范围；见⑸ 能够正确识别常电...
