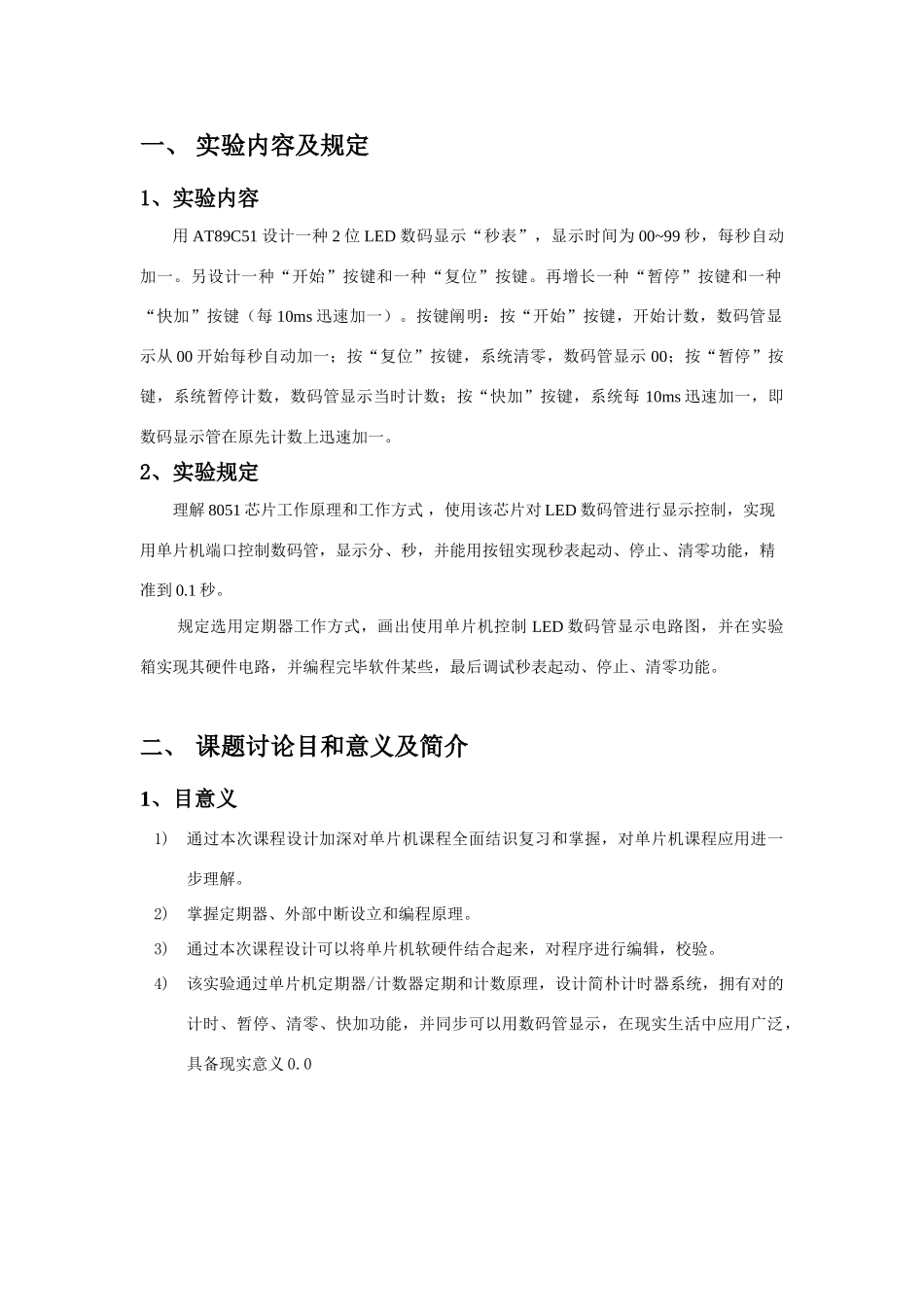

单片机课程设计实验报告 专业班级：通信 0901 组 员：邓朋超 廖海君 刘晓龙 指引老师：杨迎泽一、 实验内容及规定1、实验内容用 AT89C51 设计一种 2 位 LED 数码显示“秒表”，显示时间为 00~99 秒，每秒自动加一。另设计一种“开始”按键和一种“复位”按键。再增长一种“暂停”按键和一种“快加”按键（每 10ms 迅速加一）。按键阐明：按“开始”按键，开始计数，数码管显示从 00 开始每秒自动加一；按“复位”按键，系统清零，数码管显示 00；按“暂停”按键，系统暂停计数，数码管显示当时计数；按“快加”按键，系统每 10ms 迅速加一，即数码显示管在原先计数上迅速加一。2、实验规定理解 8051 芯片工作原理和工作方式 ，使用该芯片对 LED 数码管进行显示控制，实现用单片机端口控制数码管，显示分、秒，并能用按钮实现秒表起动、停止、清零功能，精准到 0.1 秒。规定选用定期器工作方式，画出使用单片机控制 LED 数码管显示电路图，并在实验箱实现其硬件电路，并编程完毕软件某些，最后调试秒表起动、停止、清零功能。二、 课题讨论目和意义及简介1、目意义1)通过本次课程设计加深对单片机课程全面结识复习和掌握，对单片机课程应用进一步理解。2)掌握定期器、外部中断设立和编程原理。3)通过本次课程设计可以将单片机软硬件结合起来，对程序进行编辑，校验。4)该实验通过单片机定期器/计数器定期和计数原理，设计简朴计时器系统，拥有对的计时、暂停、清零、快加功能，并同步可以用数码管显示，在现实生活中应用广泛，具备现实意义 0.02、单片机简朴简介AT89C51 是一种低功耗、高性能片内具有 4KB 快闪可编程/擦除只读存储器（FPEROM-Flash Programmable and Eraseable Read Only Memory）8 位 CMOS 微控制器，使用高密度、非易失存储技术制造，并且与 80C51 引脚和指令系统完全兼容。重要性能： 与 MCS-51 微控制器产品系列兼容。 片内有 4KB 可在线重复编程快闪擦写存储器 存储数据保存时间为 宽工作电压范畴：Vcc 可为 2.7V 到 6V 全静态工作：可从 0Hz 至 16MHz 程序存储器具备 3 级加密保护 128*8 位内部 RAM 32 条可编程 I/O 线 两个 16 位定期器/计数器 中断构造具备 5 个中断源和 2 个优先级 可编程全双工串行通道 空闲状态维持低功耗和掉电状态保存存储内容3、实验仪器集成电路芯片 8032，七段数码管，AT89C51 实...
