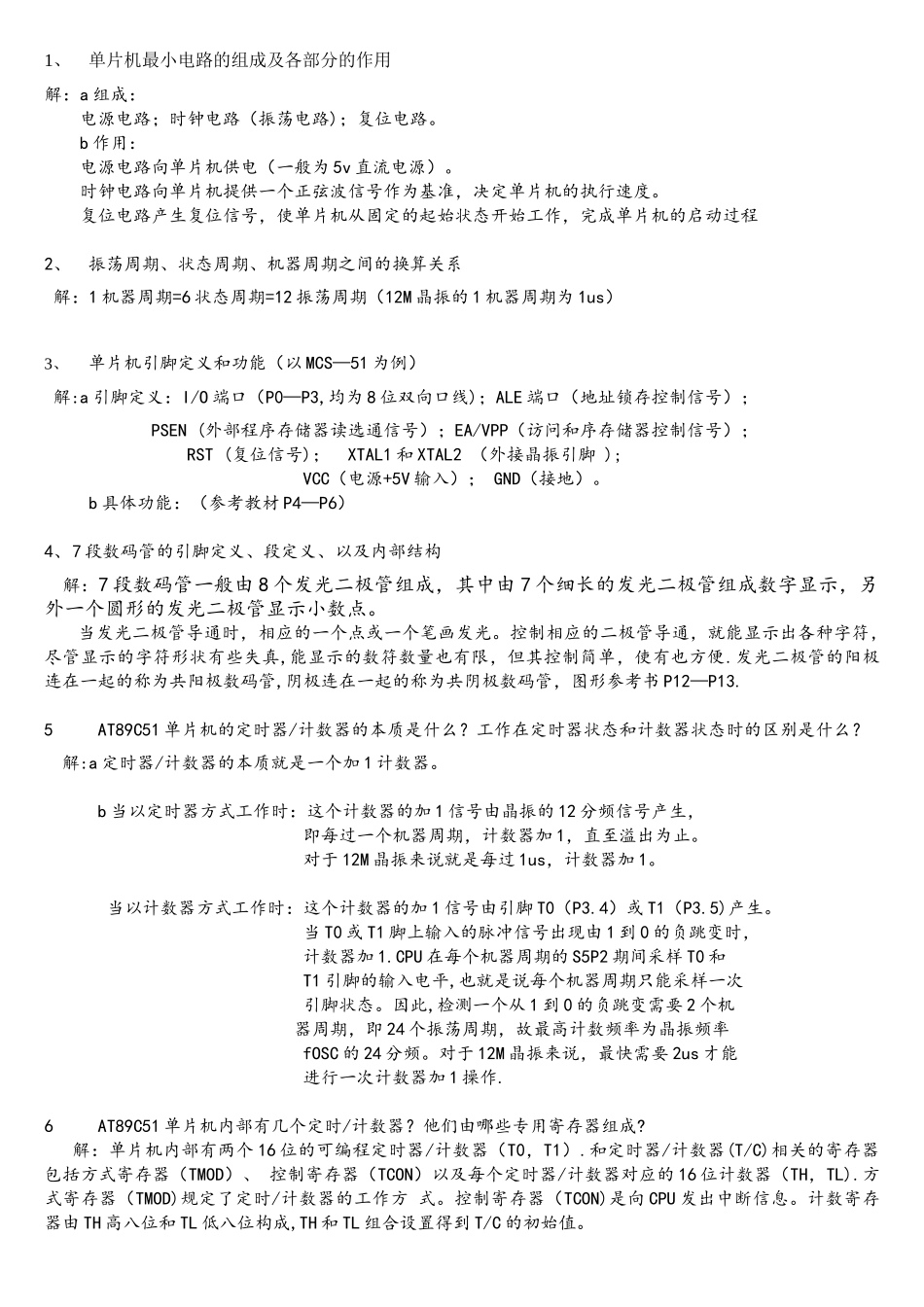

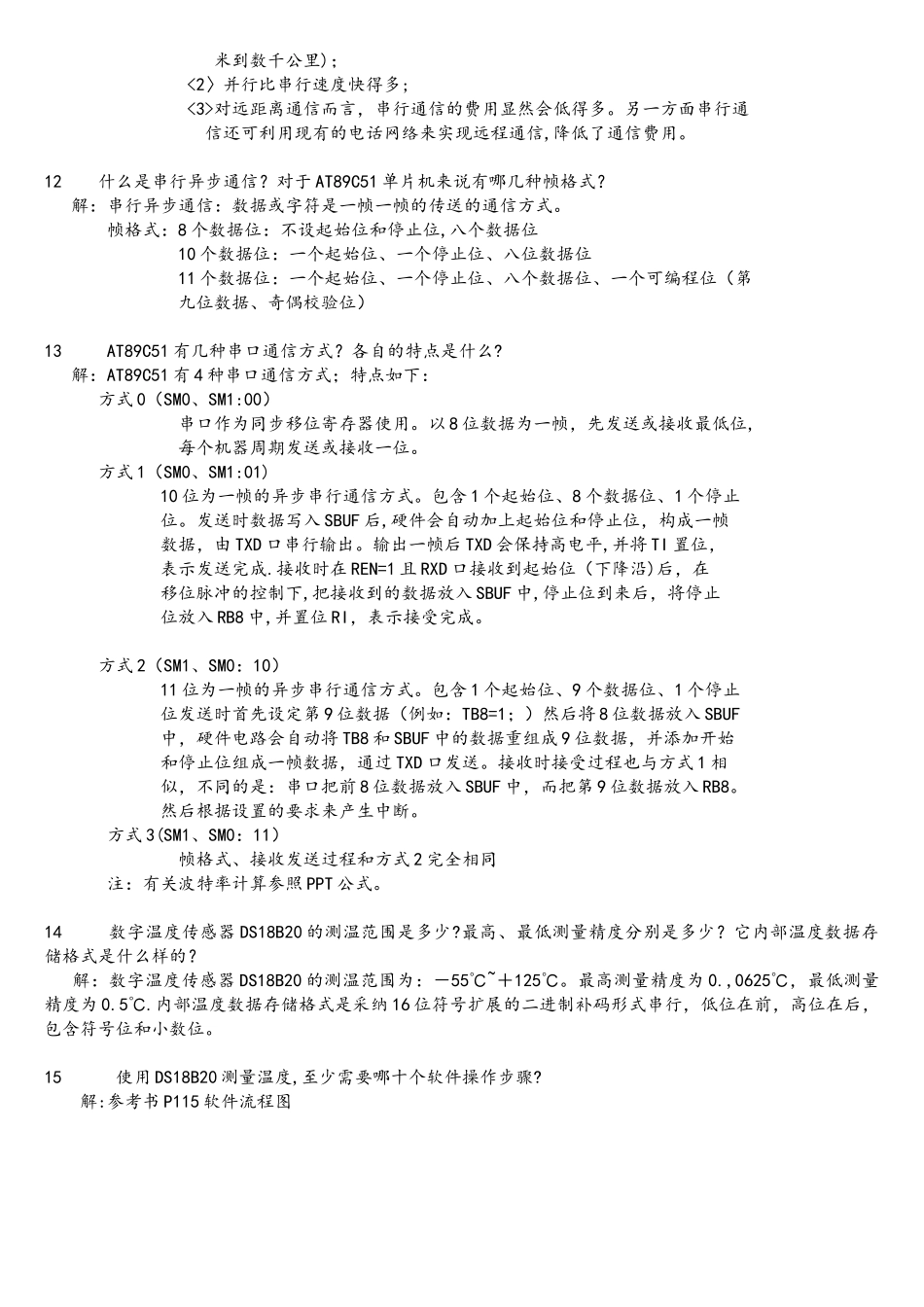

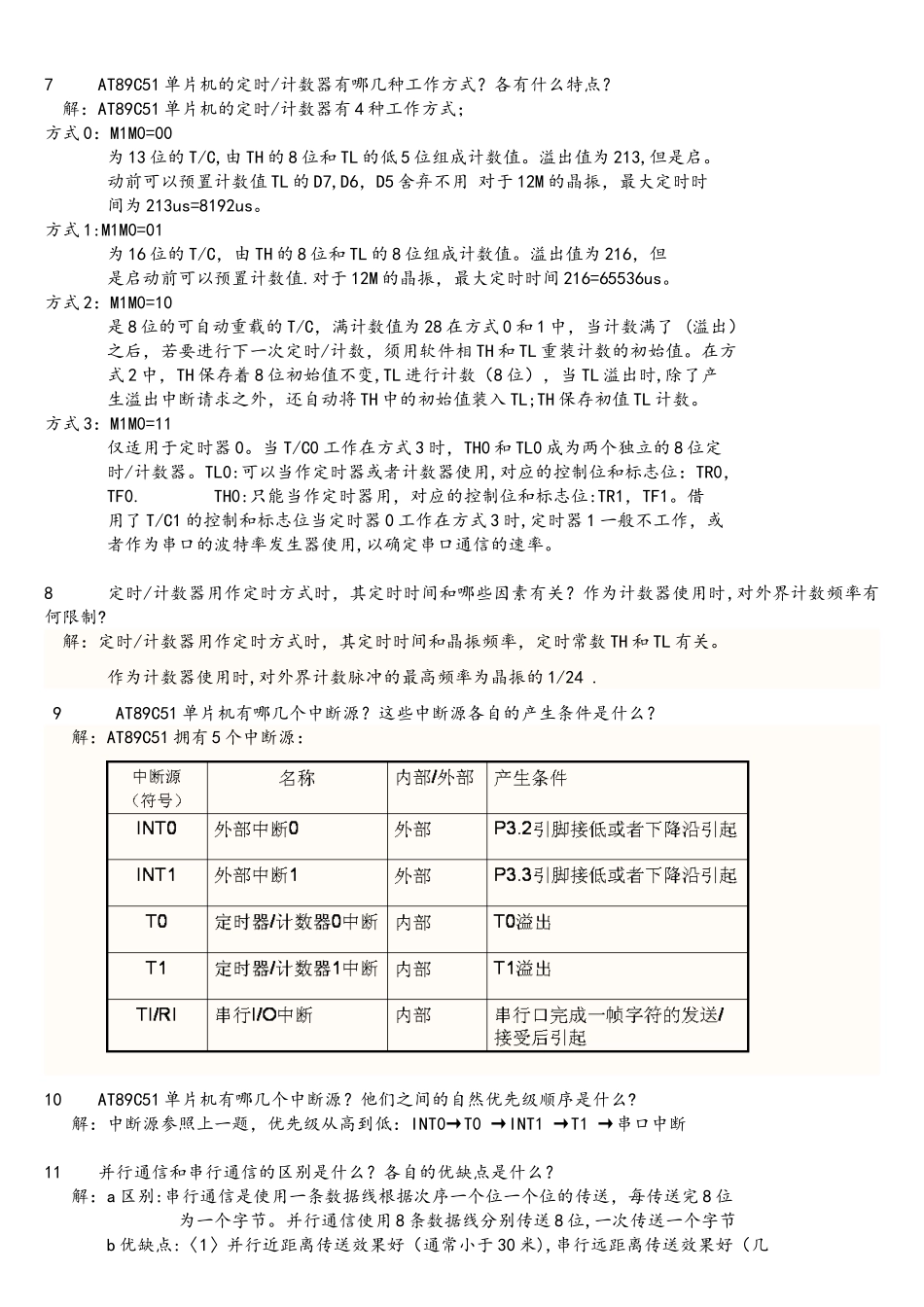

1、单片机最小电路的组成及各部分的作用解：a 组成： 电源电路；时钟电路（振荡电路)；复位电路。 b 作用： 电源电路向单片机供电（一般为 5v 直流电源）。 时钟电路向单片机提供一个正弦波信号作为基准，决定单片机的执行速度。复位电路产生复位信号，使单片机从固定的起始状态开始工作，完成单片机的启动过程2、振荡周期、状态周期、机器周期之间的换算关系 解：1 机器周期=6 状态周期=12 振荡周期（12M 晶振的 1 机器周期为 1us）3、单片机引脚定义和功能（以 MCS—51 为例） 解:a 引脚定义：I/O 端口（P0—P3,均为 8 位双向口线)；ALE 端口（地址锁存控制信号）； PSEN (外部程序存储器读选通信号）；EA/VPP（访问和序存储器控制信号）； RST (复位信号)； XTAL1 和 XTAL2 （外接晶振引脚 ); VCC（电源+5V 输入）； GND（接地）。 b 具体功能：（参考教材 P4—P6）4、7 段数码管的引脚定义、段定义、以及内部结构 解：7 段数码管一般由 8 个发光二极管组成，其中由 7 个细长的发光二极管组成数字显示，另外一个圆形的发光二极管显示小数点。当发光二极管导通时，相应的一个点或一个笔画发光。控制相应的二极管导通，就能显示出各种字符,尽管显示的字符形状有些失真,能显示的数符数量也有限，但其控制简单，使有也方便.发光二极管的阳极连在一起的称为共阳极数码管,阴极连在一起的称为共阴极数码管，图形参考书 P12—P13.5 AT89C51 单片机的定时器/计数器的本质是什么？工作在定时器状态和计数器状态时的区别是什么？ 解:a 定时器/计数器的本质就是一个加 1 计数器。 b 当以定时器方式工作时：这个计数器的加 1 信号由晶振的 12 分频信号产生， 即每过一个机器周期，计数器加 1，直至溢出为止。 对于 12M 晶振来说就是每过 1us，计数器加 1。 当以计数器方式工作时：这个计数器的加 1 信号由引脚 T0（P3.4）或 T1（P3.5)产生。 当 T0 或 T1 脚上输入的脉冲信号出现由 1 到 0 的负跳变时， 计数器加 1.CPU 在每个机器周期的 S5P2 期间采样 T0 和 T1 引脚的输入电平,也就是说每个机器周期只能采样一次 引脚状态。因此,检测一个从 1 到 0 的负跳变需要 2 个机 器周期，即 24 个振荡周期，故最高计数频率为晶振频率 fOSC 的 24 分频。对于 12M 晶振来说，最快需要 2us 才能 进行一次计数器加 1 操作.6 AT89C51 单片机内部有几个...
