单片机红绿灯程序完整版

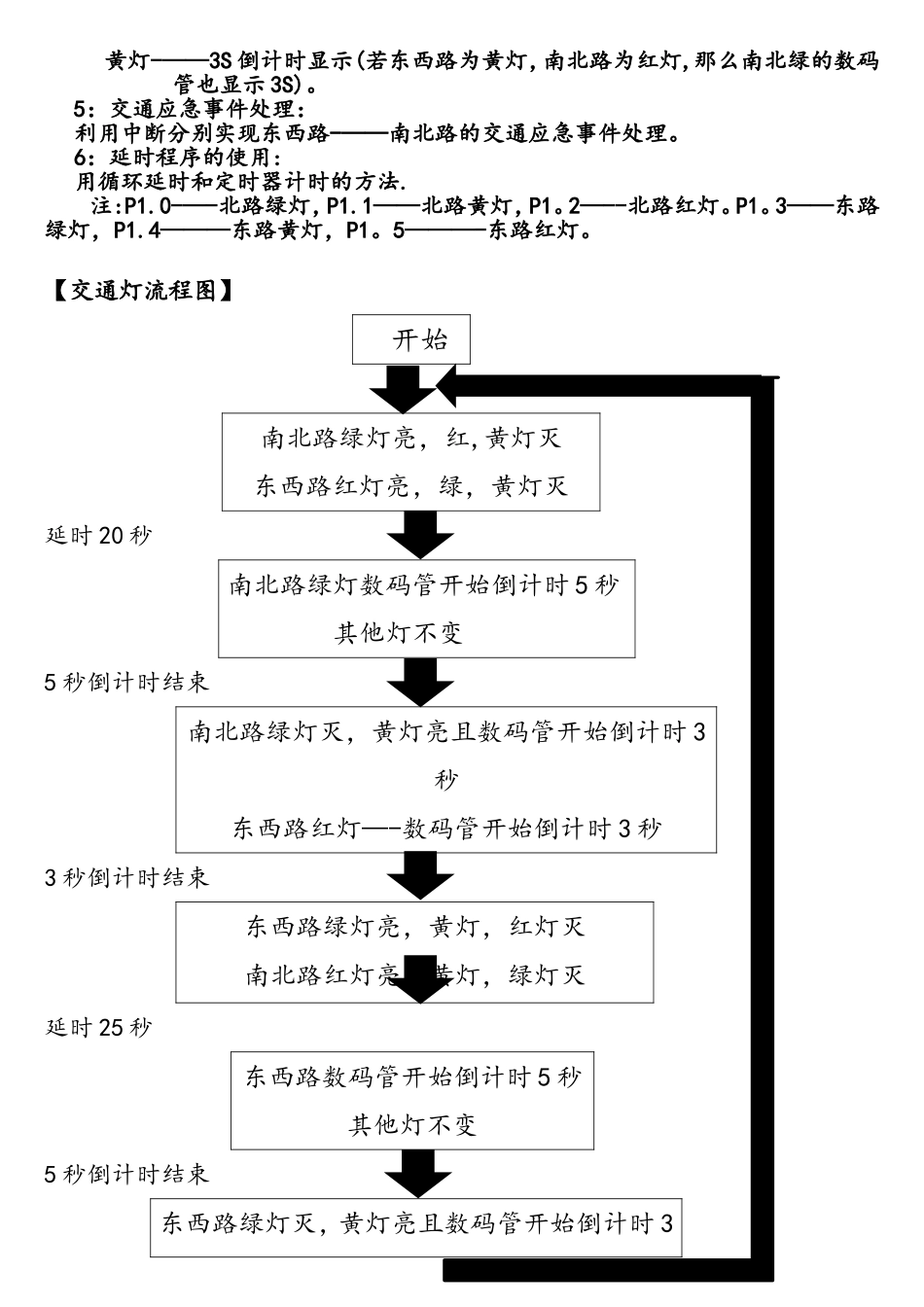

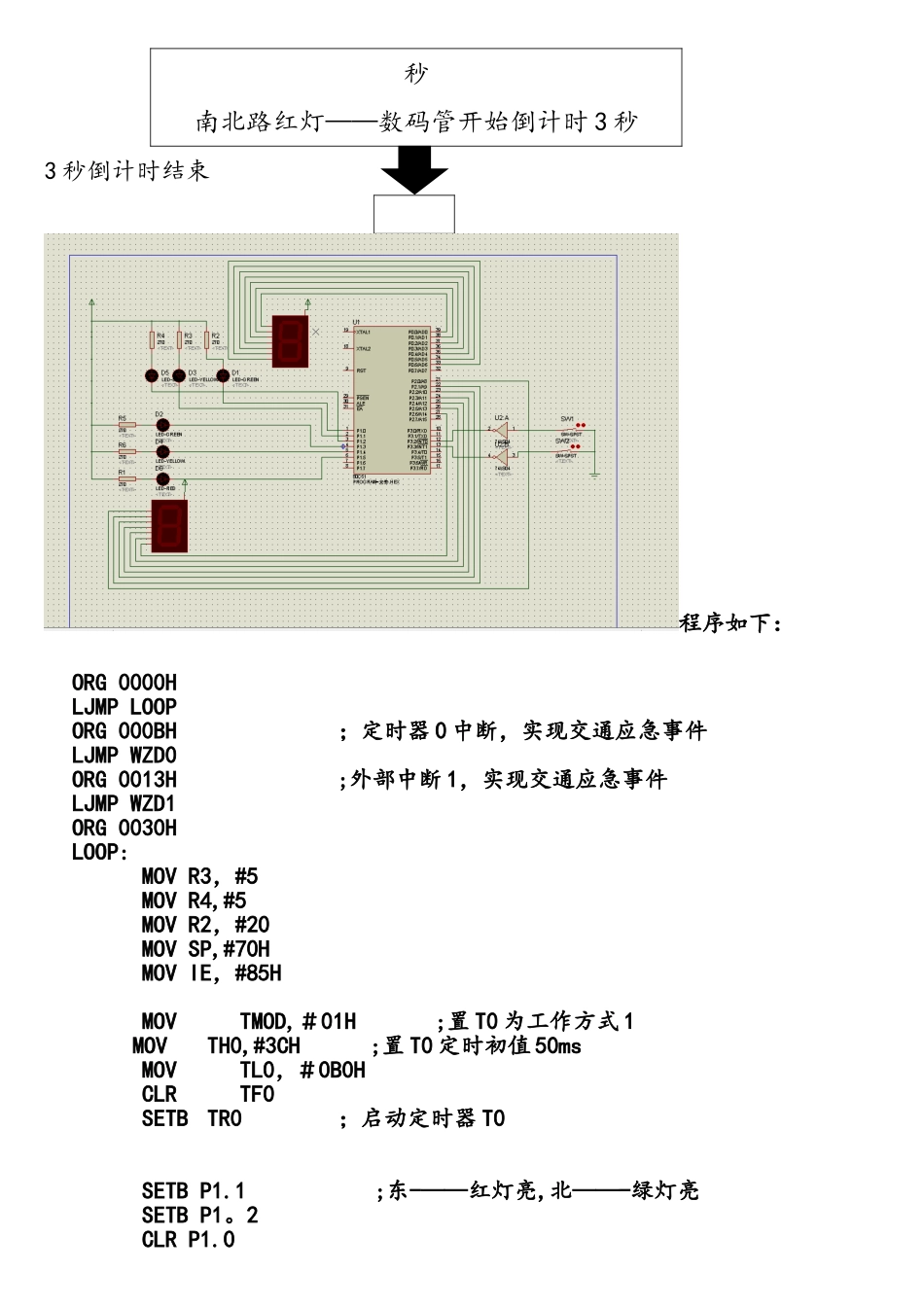

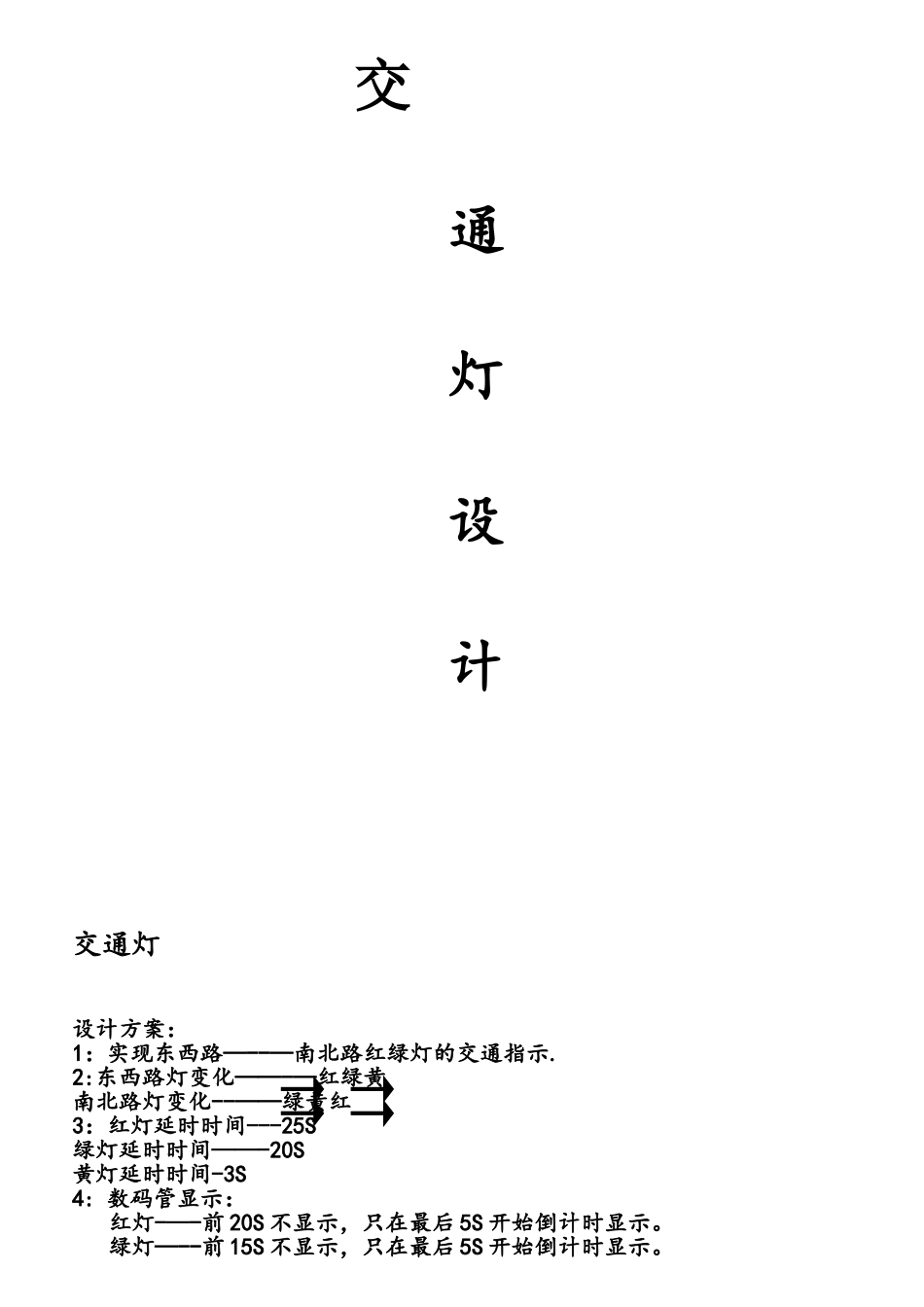

交 通灯设计 交通灯设计方案：1：实现东西路—--—南北路红绿灯的交通指示.2:东西路灯变化——-—红绿黄南北路灯变化--——绿黄红3：红灯延时时间---25S绿灯延时时间——-20S黄灯延时时间-3S4: 数码管显示：红灯-—-前 20S 不显示，只在最后 5S 开始倒计时显示。绿灯—--前 15S 不显示，只在最后 5S 开始倒计时显示。黄灯-——3S 倒计时显示(若东西路为黄灯，南北路为红灯,那么南北绿的数码管也显示 3S)。5：交通应急事件处理：利用中断分别实现东西路-——南北路的交通应急事件处理。6：延时程序的使用:用循环延时和定时器计时的方法.注:P1.0-—-北路绿灯，P1.1——北路黄灯，P1。2—--北路红灯。P1。3——东路绿灯，P1.4———东路黄灯，P1。5———-东路红灯。【交通灯流程图】开始南北路绿灯亮，红,黄灯灭东西路红灯亮，绿，黄灯灭延时 20 秒南北路绿灯数码管开始倒计时 5 秒其他灯不变5 秒倒计时结束南北路绿灯灭，黄灯亮且数码管开始倒计时 3秒东西路红灯—-数码管开始倒计时 3 秒3 秒倒计时结束东西路绿灯亮，黄灯，红灯灭南北路红灯亮，黄灯，绿灯灭延时 25 秒东西路数码管开始倒计时 5 秒其他灯不变5 秒倒计时结束东西路绿灯灭，黄灯亮且数码管开始倒计时 3秒南北路红灯——数码管开始倒计时 3 秒3 秒倒计时结束程序如下：ORG 0000HLJMP LOOPORG 000BH；定时器 0 中断，实现交通应急事件LJMP WZD0ORG 0013H;外部中断 1，实现交通应急事件LJMP WZD1ORG 0030HLOOP: MOV R3，#5 MOV R4,#5 MOV R2，#20 MOV SP,#70H MOV IE，#85H MOVTMOD,＃01H;置 T0 为工作方式 1 MOVTH0,#3CH;置 T0 定时初值 50ms MOVTL0，＃0B0H CLRTF0 SETB TR0；启动定时器 T0 SETB P1.1 ;东-——红灯亮,北——-绿灯亮 SETB P1。2 CLR P1.0 SETB P1.3 SETB P1.4 CLR P1.5 ACALL DEL30S ACALL YELLOW1 ;北—--绿灯转黄灯，东-—-红灯亮 ACALL DEL3S ;延时后北——-黄灯灭 SETB P1.0 ;东：红灯灭，绿灯亮,北:黄灯灭,红灯亮. SETB P1.1 CLR P1。3 CLR P1。2 SETB P1.4 SETB P1。5 ACALL DEL55S ；北———红灯不变，东---绿灯转黄灯 ACALL YELLOW2 ACALL DEL3S SJMP LOOPYELLOW1： ;北—-—绿灯转黄灯，东-——红灯不变 SETB P1。0 SETB P1.2 CLR P1.1 SETB P1.3 CLR P1。5 SETB P1。4 RETYELLOW2： ;东——-绿灯转黄灯,北——-红灯不变 SETB...
