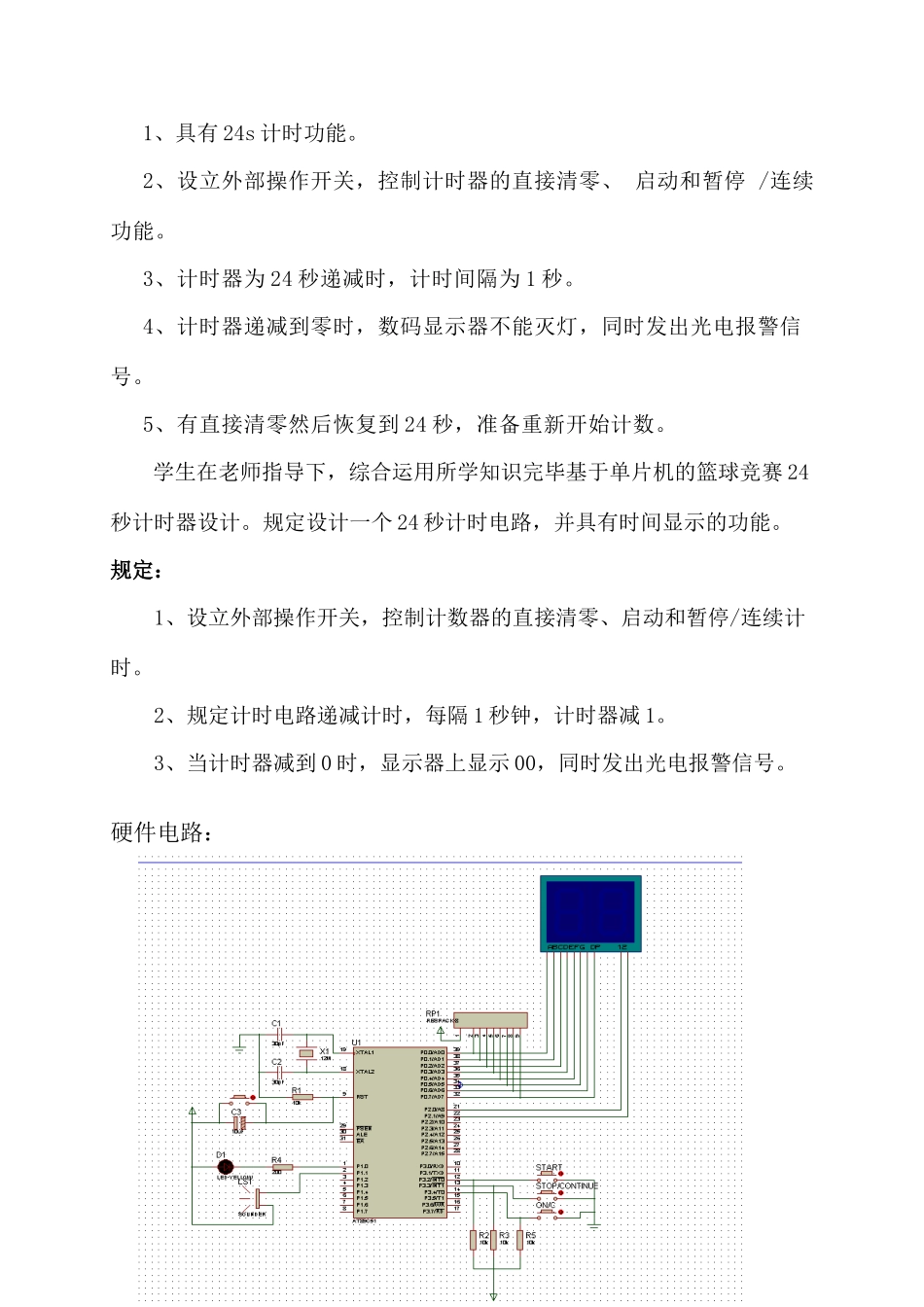

1、具有 24s 计时功能。2、设立外部操作开关，控制计时器的直接清零、 启动和暂停 /连续功能。3、计时器为 24 秒递减时，计时间隔为 1 秒。4、计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号。5、有直接清零然后恢复到 24 秒，准备重新开始计数。学生在老师指导下，综合运用所学知识完毕基于单片机的篮球竞赛 24秒计时器设计。规定设计一个 24 秒计时电路，并具有时间显示的功能。规定：1、设立外部操作开关，控制计数器的直接清零、启动和暂停/连续计时。2、规定计时电路递减计时，每隔 1 秒钟，计时器减 1。3、当计时器减到 0 时，显示器上显示 00，同时发出光电报警信号。硬件电路：设计思绪：选用 AT89C51 作为主控芯片，晶振是 6KHz，机械周期为 1ms，所以循环 10 次为 1s。P0 口作为段码输出，P2.0、P2.1 作为位控，高电平有效。数码管是液晶显示，采纳动态显示，两个串行口作为中断入口，高电平有效，启动 T0 定期器/计数器进行计数，低电平有效。图 2.2.1 是系统硬件设计电路图一。时间设立完后，启动定期器 T0 开始定期计数。计时采纳倒计时，比如：设立的时间为 24 秒钟，则在 LED 上显示 24 两位数。定期 T0计数 24 秒后中断返回，继续定期计数下一个 24 秒；同时则在 2 位LED 显示器上显示，表达时间已通过去 1 秒钟，即为 23 秒。这样一直连续下去。知道变为“00”时表达赛程结束。假如竞赛中裁判叫停，则只要按下键，即可暂停计时。 程序设计：根据以上流程图，可以用汇编语言编写出篮球计时器 24 秒倒计时程序，该程序涉及主程序，中断程序，延时程序以及显示程序。# include# include# define uint unsigned int# define uchar unsigned charsbit w1=p2^0; //十位位选sbit w2=p2^1; //个位位选sbit key1=p1^0; //按键为选码sbit key2=p1^1;sbit key3=p1^2;sbit BEEP=P2^7; //报警器控制位uint num,num1,shi,ge;uchar code table[ ]={0x3f,0x06,0x5b,0x4f, //数码管相应的段选码 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};void delay(unit z){ uint x,y; for(x=z;x>0;x--) for(y=1 10;y>0;y--)}/*void delay1(uchar x) //x*0.14MS{ uchar i; while(x--){ for(i=0;i<13;i++) { } }}void beep(void) { uchar i; for (i=0;i<50:i++){ delay 1(4); BEEP=!BEE...
