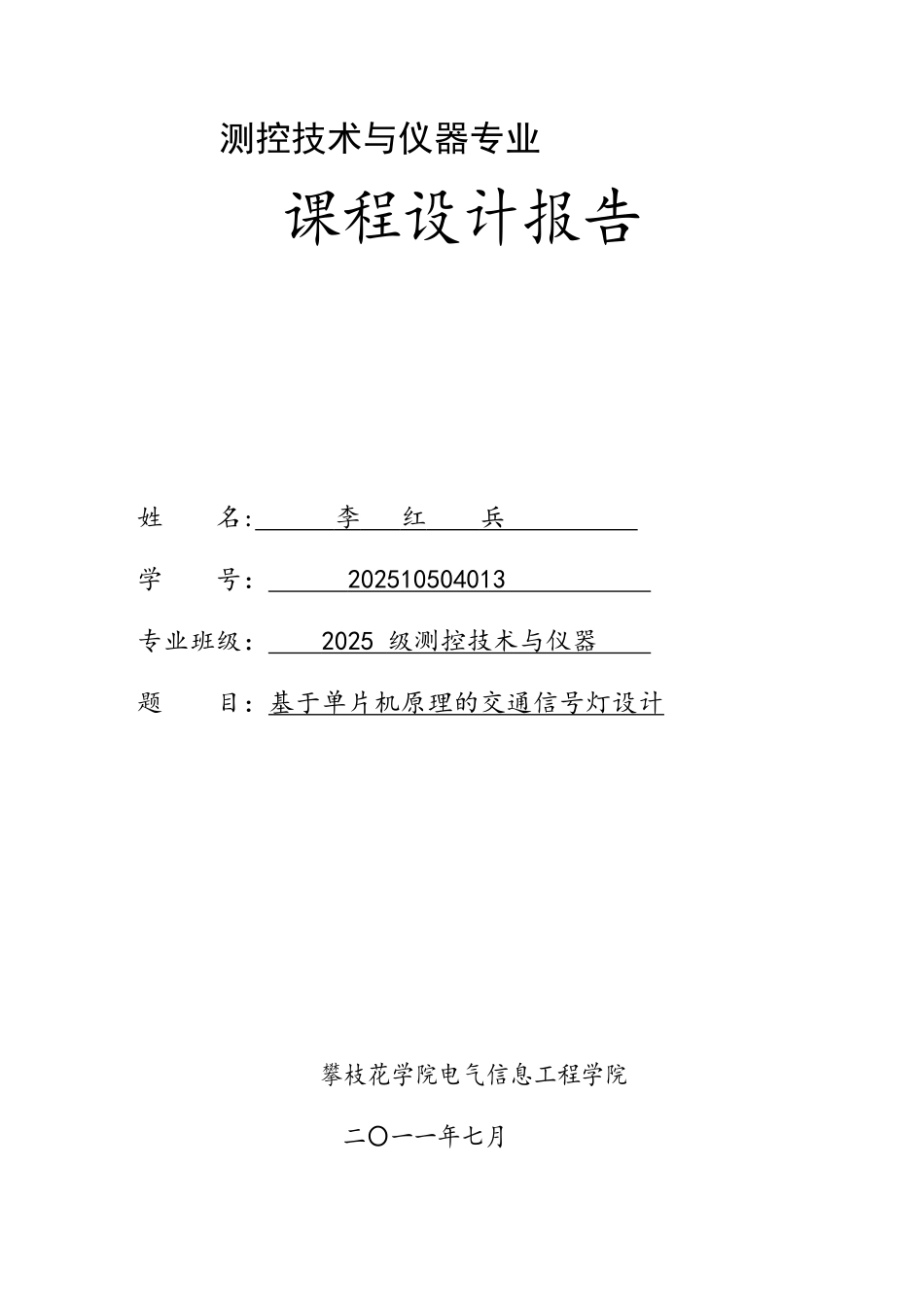

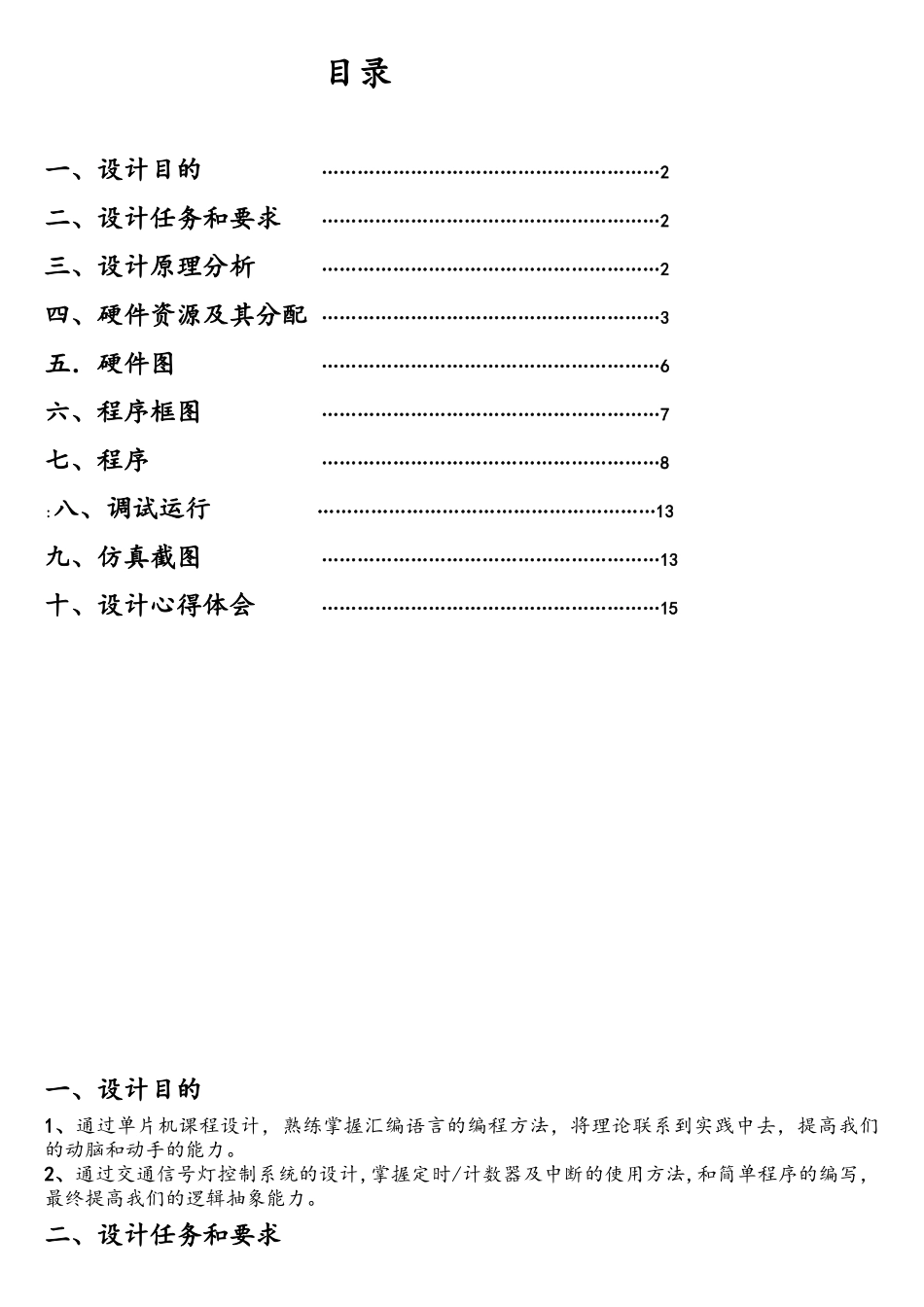

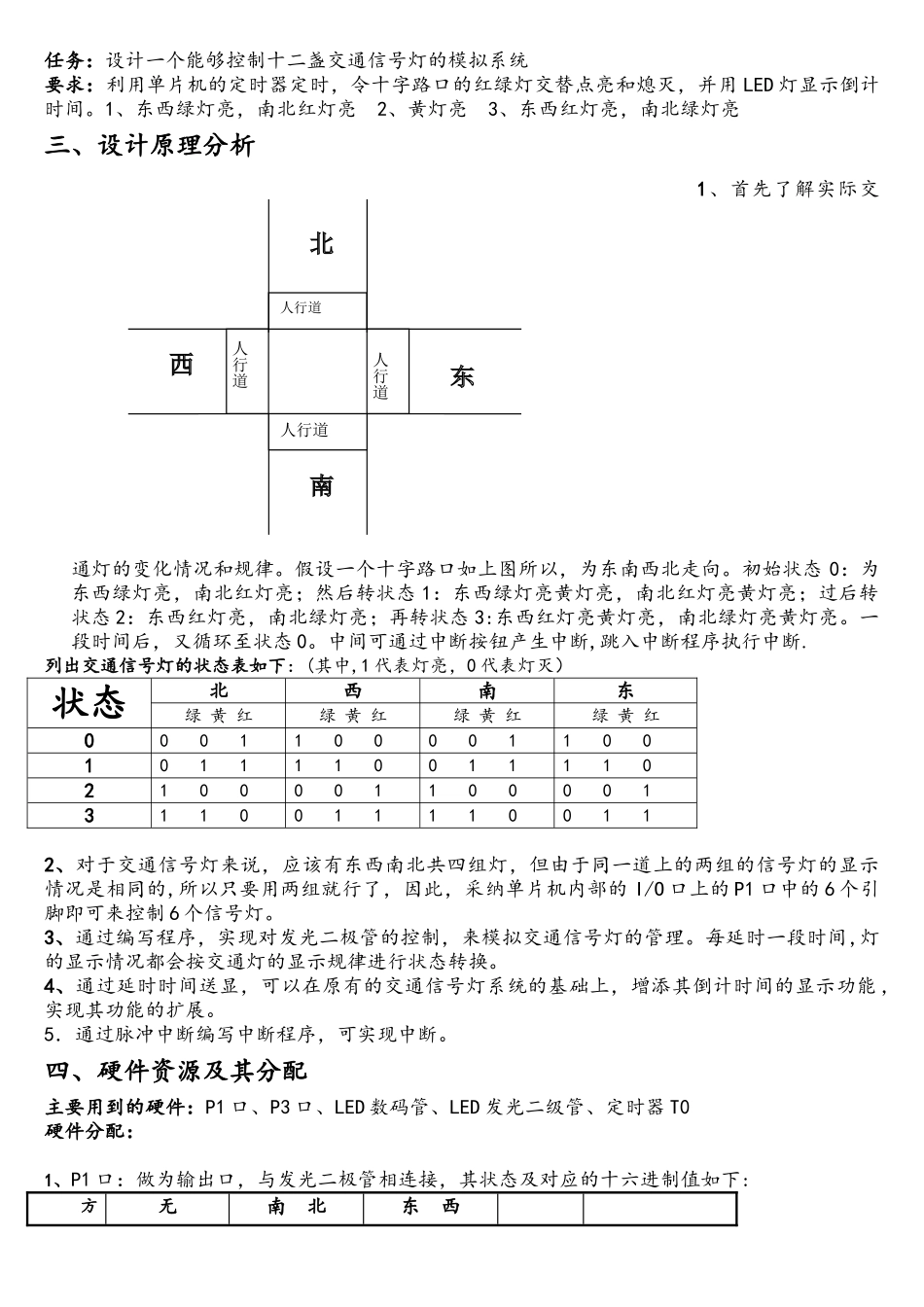

测控技术与仪器专业课程设计报告姓 名: 李 红 兵 学 号： 202510504013 专业班级： 2025 级测控技术与仪器 题 目：基于单片机原理的交通信号灯设计 攀枝花学院电气信息工程学院二〇一一年七月 目录一、设计目的 …………………………………………………2二、设计任务和要求 …………………………………………………2三、设计原理分析 …………………………………………………2四、硬件资源及其分配 …………………………………………………3五．硬件图 …………………………………………………6六、程序框图 …………………………………………………7七、程序 …………………………………………………8:八、调试运行 …………………………………………………13九、仿真截图 …………………………………………………13十、设计心得体会 …………………………………………………15一、设计目的1、通过单片机课程设计，熟练掌握汇编语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力。2、通过交通信号灯控制系统的设计,掌握定时/计数器及中断的使用方法,和简单程序的编写，最终提高我们的逻辑抽象能力。二、设计任务和要求任务：设计一个能够控制十二盏交通信号灯的模拟系统要求：利用单片机的定时器定时，令十字路口的红绿灯交替点亮和熄灭，并用 LED 灯显示倒计时间。1、东西绿灯亮，南北红灯亮 2、黄灯亮 3、东西红灯亮，南北绿灯亮 三、设计原理分析 1、首先了解实际交通灯的变化情况和规律。假设一个十字路口如上图所以，为东南西北走向。初始状态 0：为东西绿灯亮，南北红灯亮；然后转状态 1：东西绿灯亮黄灯亮，南北红灯亮黄灯亮；过后转状态 2：东西红灯亮，南北绿灯亮；再转状态 3:东西红灯亮黄灯亮，南北绿灯亮黄灯亮。一段时间后，又循环至状态 0。中间可通过中断按钮产生中断,跳入中断程序执行中断.列出交通信号灯的状态表如下：(其中,1 代表灯亮，0 代表灯灭）状态北西南东绿 黄 红绿 黄 红绿 黄 红绿 黄 红00011000011001011110011110210000110000131100111100112、对于交通信号灯来说，应该有东西南北共四组灯，但由于同一道上的两组的信号灯的显示情况是相同的,所以只要用两组就行了，因此，采纳单片机内部的 I/O 口上的 P1 口中的 6 个引脚即可来控制 6 个信号灯。3、通过编写程序，实现对发光二极管的控制，来模拟交通信号灯的管理。每延时一段时间,灯的显...
