单片机课程设计报告完整版样本

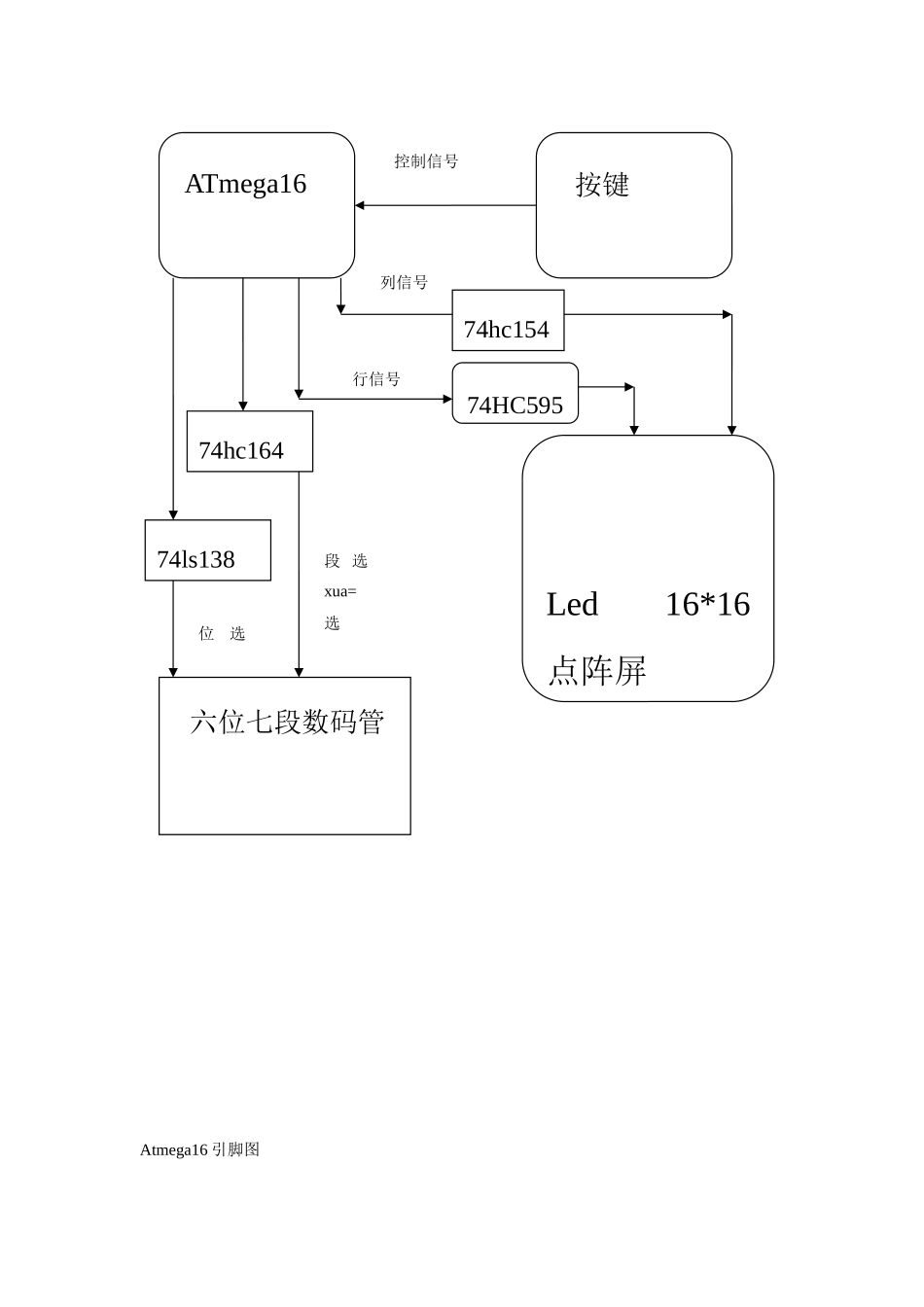

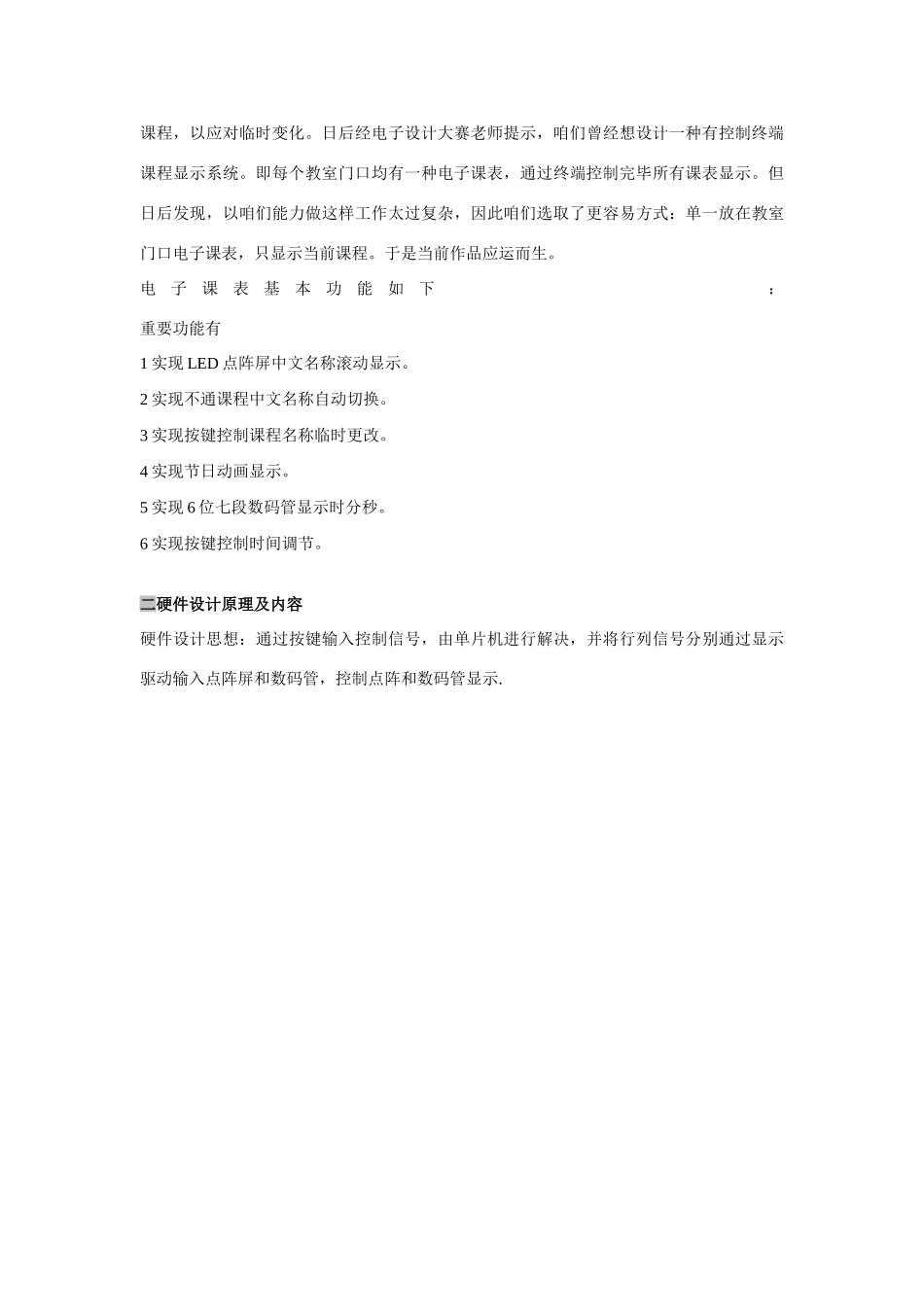

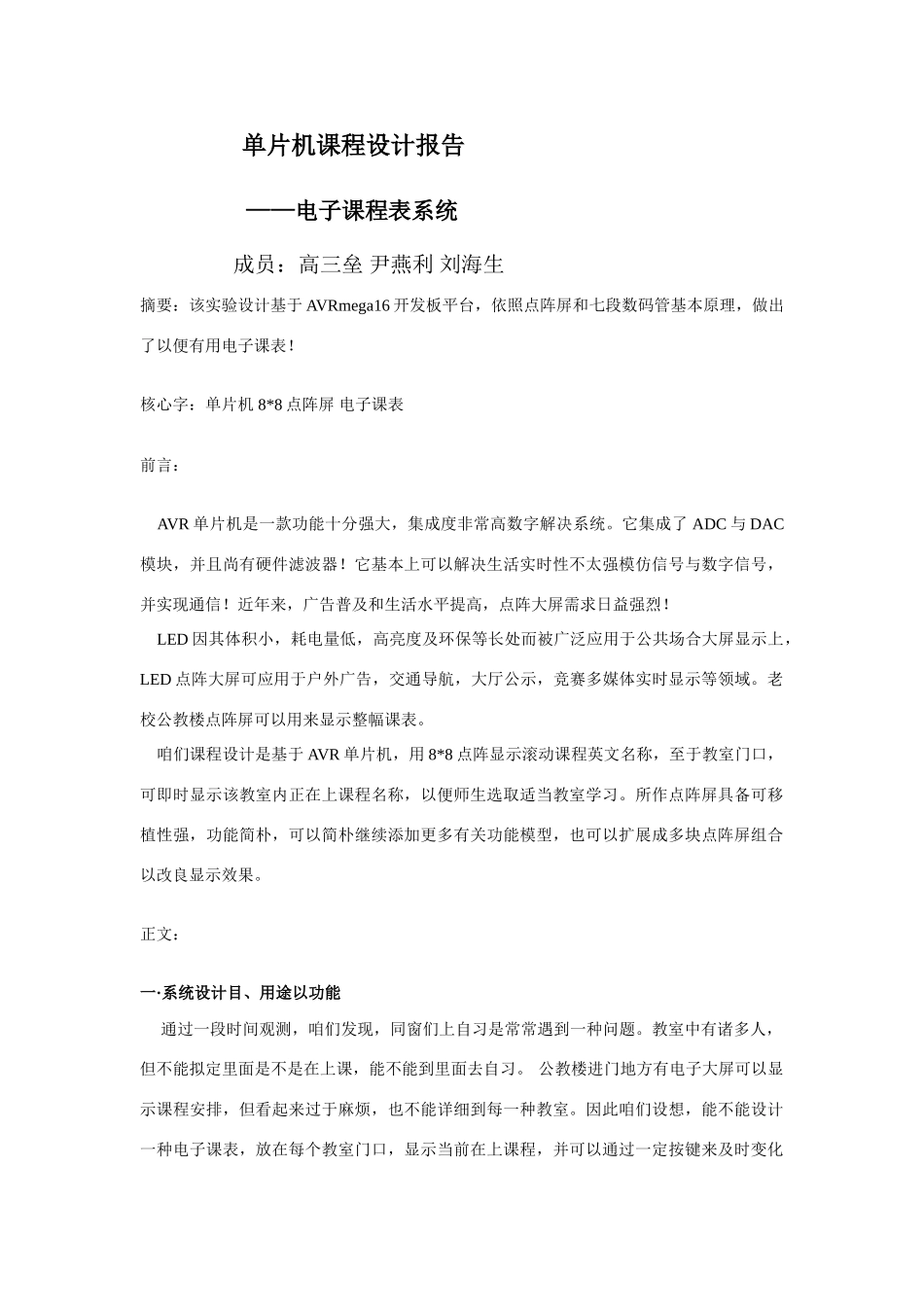

单片机课程设计报告 ——电子课程表系统 成员：高三垒 尹燕利 刘海生摘要：该实验设计基于 AVRmega16 开发板平台，依照点阵屏和七段数码管基本原理，做出了以便有用电子课表！核心字：单片机 8*8 点阵屏 电子课表前言： AVR 单片机是一款功能十分强大，集成度非常高数字解决系统。它集成了 ADC 与 DAC模块，并且尚有硬件滤波器！它基本上可以解决生活实时性不太强模仿信号与数字信号，并实现通信！近年来，广告普及和生活水平提高，点阵大屏需求日益强烈！ LED 因其体积小，耗电量低，高亮度及环保等长处而被广泛应用于公共场合大屏显示上，LED 点阵大屏可应用于户外广告，交通导航，大厅公示，竞赛多媒体实时显示等领域。老校公教楼点阵屏可以用来显示整幅课表。 咱们课程设计是基于 AVR 单片机，用 8*8 点阵显示滚动课程英文名称，至于教室门口，可即时显示该教室内正在上课程名称，以便师生选取适当教室学习。所作点阵屏具备可移植性强，功能简朴，可以简朴继续添加更多有关功能模型，也可以扩展成多块点阵屏组合以改良显示效果。正文：一·系统设计目、用途以功能 通过一段时间观测，咱们发现，同窗们上自习是常常遇到一种问题。教室中有诸多人，但不能拟定里面是不是在上课，能不能到里面去自习。 公教楼进门地方有电子大屏可以显示课程安排，但看起来过于麻烦，也不能详细到每一种教室。因此咱们设想，能不能设计一种电子课表，放在每个教室门口，显示当前在上课程，并可以通过一定按键来及时变化课程，以应对临时变化。日后经电子设计大赛老师提示，咱们曾经想设计一种有控制终端课程显示系统。即每个教室门口均有一种电子课表，通过终端控制完毕所有课表显示。但日后发现，以咱们能力做这样工作太过复杂，因此咱们选取了更容易方式：单一放在教室门口电子课表，只显示当前课程。于是当前作品应运而生。电子课表基本功能如下 ： 重要功能有1 实现 LED 点阵屏中文名称滚动显示。2 实现不通课程中文名称自动切换。3 实现按键控制课程名称临时更改。4 实现节日动画显示。5 实现 6 位七段数码管显示时分秒。6 实现按键控制时间调节。二硬件设计原理及内容硬件设计思想：通过按键输入控制信号，由单片机进行解决，并将行列信号分别通过显示驱动输入点阵屏和数码管，控制点阵和数码管显示.Atmega16 引脚图 Led 16*16 点阵屏74HC595 ATmega16 按键控制信号列信号行信号74hc15474hc16474ls138 六位七段...
