单片机课程设计报告利用蜂鸣器播放音乐样本

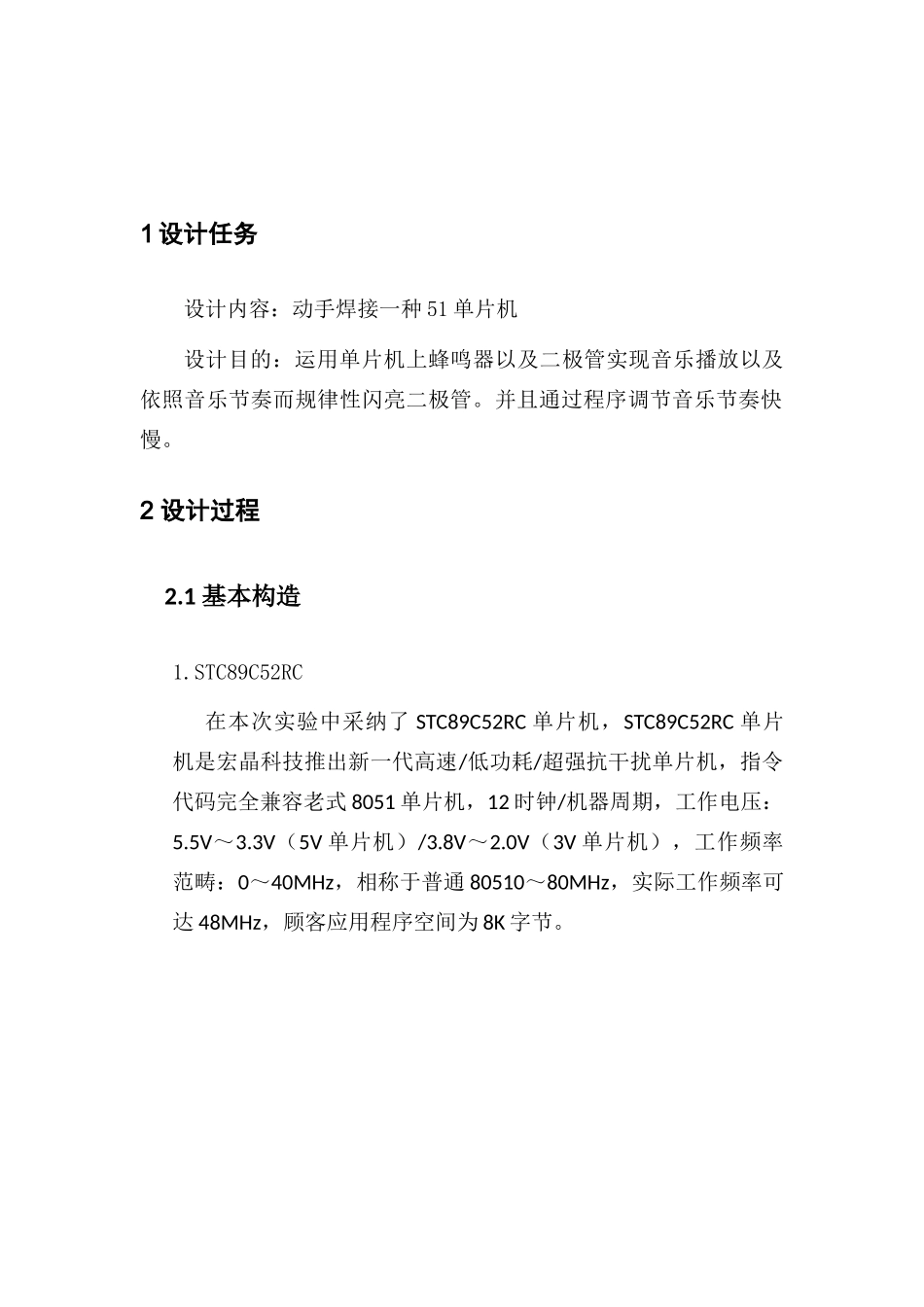

课程设计：电子设计题目名称：音乐流水灯姓 名：戴锦超 学 号：08123447 班 级：信科 12-3 班 完毕时间：10 月 23 日 1 设计任务 设计内容：动手焊接一种 51 单片机设计目的：运用单片机上蜂鸣器以及二极管实现音乐播放以及依照音乐节奏而规律性闪亮二极管。并且通过程序调节音乐节奏快慢。2 设计过程2.1 基本构造1.STC89C52RC在本次实验中采纳了 STC89C52RC 单片机，STC89C52RC 单片机是宏晶科技推出新一代高速/低功耗/超强抗干扰单片机，指令代码完全兼容老式 8051 单片机，12 时钟/机器周期，工作电压：5.5V～3.3V（5V 单片机）/3.8V～2.0V（3V 单片机），工作频率范畴：0～40MHz，相称于普通 80510～80MHz，实际工作频率可达 48MHz，顾客应用程序空间为 8K 字节。 （STC89C52RC 引脚图）STC89C52RC 单片机工作模式：（1）典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序（2）空闲模式：典型功耗 2mA（3）正常工作模式：典型功耗 4Ma～7mA（4） 唤醒，合用于水表、气表等电池供电系统及便携设备2.蜂鸣器及其工作原理：蜂鸣器按其构造分重要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等构成。接通电源后，振荡器产生音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁互相作用下，周期性地振动发声。本实验采纳是电磁式蜂鸣器。蜂鸣器按其与否带有信号源又分为有源和无源两种类型。有源蜂鸣器只需要在其供电端加上额定直流电压，其内部震荡器就可以产生固定频率信号，驱动蜂鸣器发出声音。无源蜂鸣器可以理解成与喇叭同样，需要在其供电端上加上高低不断变化电信号才可以驱动发出声音。本实验采纳是有源蜂鸣器。（蜂鸣器与单片机连接电路图）2.2 软件设计过程1. 蜂鸣器发声原理本实验由于采纳有源蜂鸣器，只需将引脚端口 P1^4 清零，蜂鸣器即可发声；P1^4 置位，蜂鸣器停止发声。采纳置 1 置 0 办法只能使蜂鸣器发声或停止发声，想要使蜂鸣器发出声音，必要对蜂鸣器发出声音音频和节拍进行控制。（音乐基本音调：不同音高乐音是用 C、D、E、F、G、A、B 来表达，这 7 个字母就是音乐音名，它们普通依次唱成DO、RE、MI、FA、SO、LA、SI,即唱成简谱1、2、3、4、5、6、7，相称于中文“多来米发梭拉西”读音，这是唱曲时乐音发音，因此叫“音调”，即 Tone。把C、D、E、F、G、A、B 这一组音距离提成 ...
