卢浦大桥主桥钢管桩制作监理细则

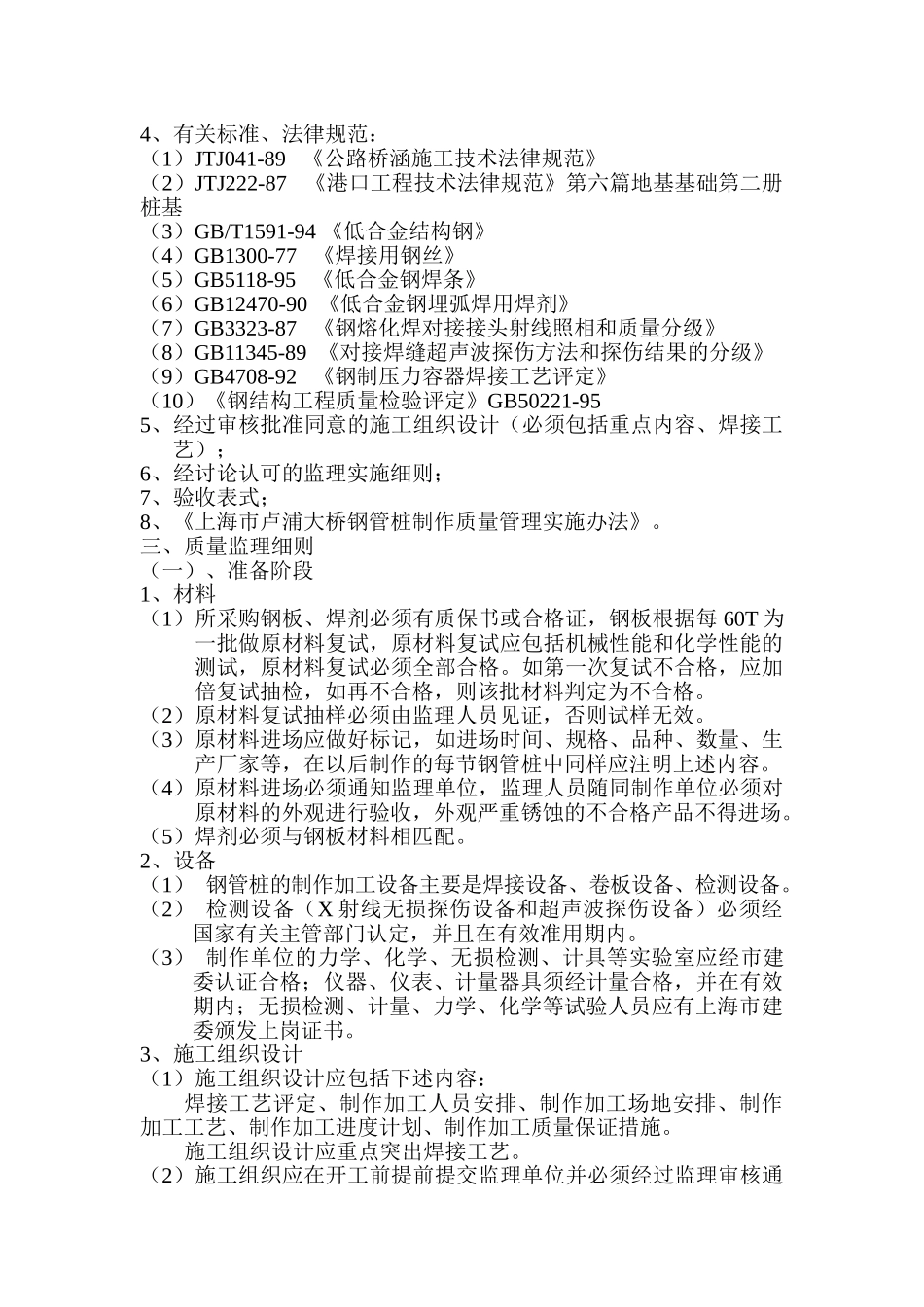

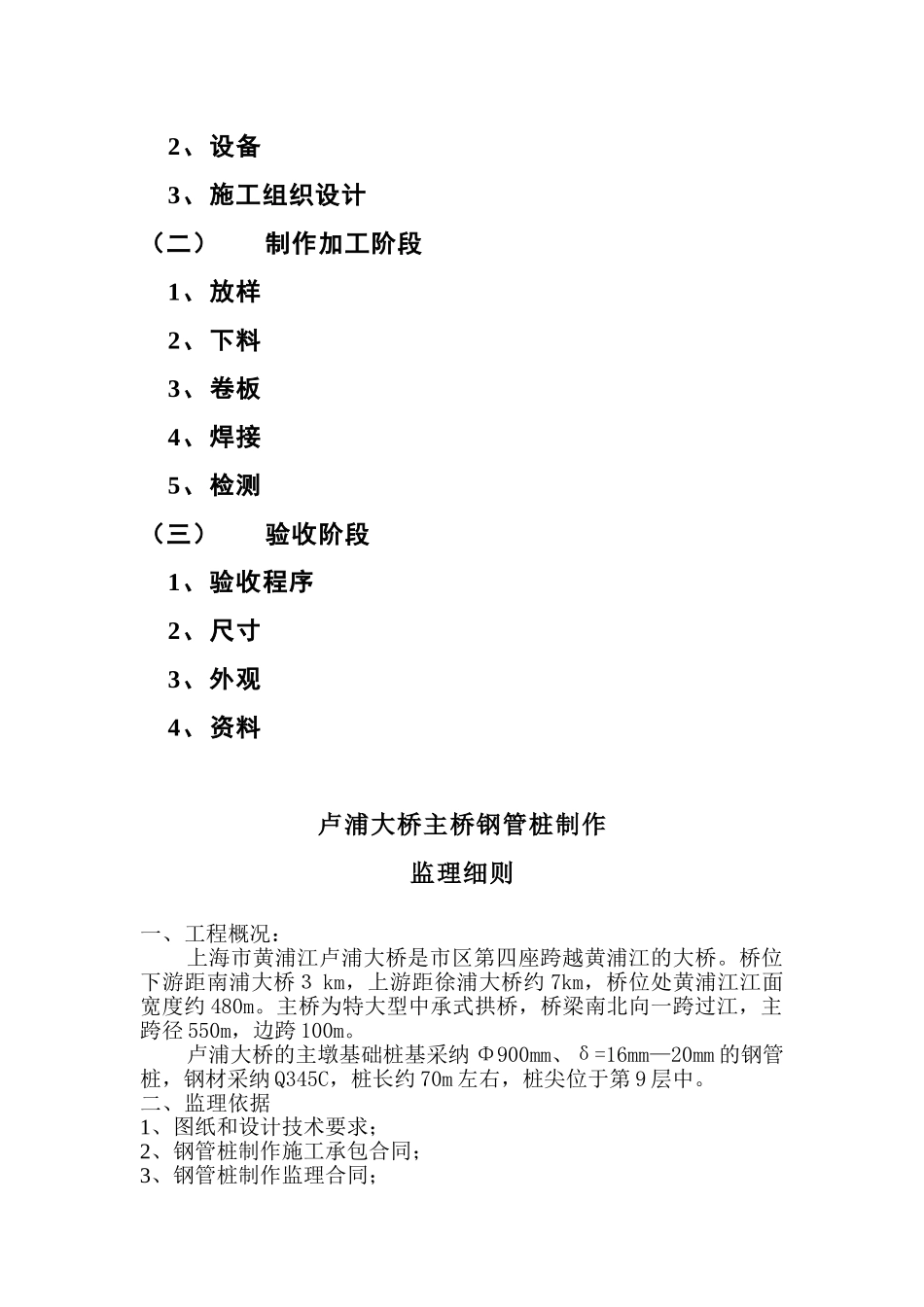

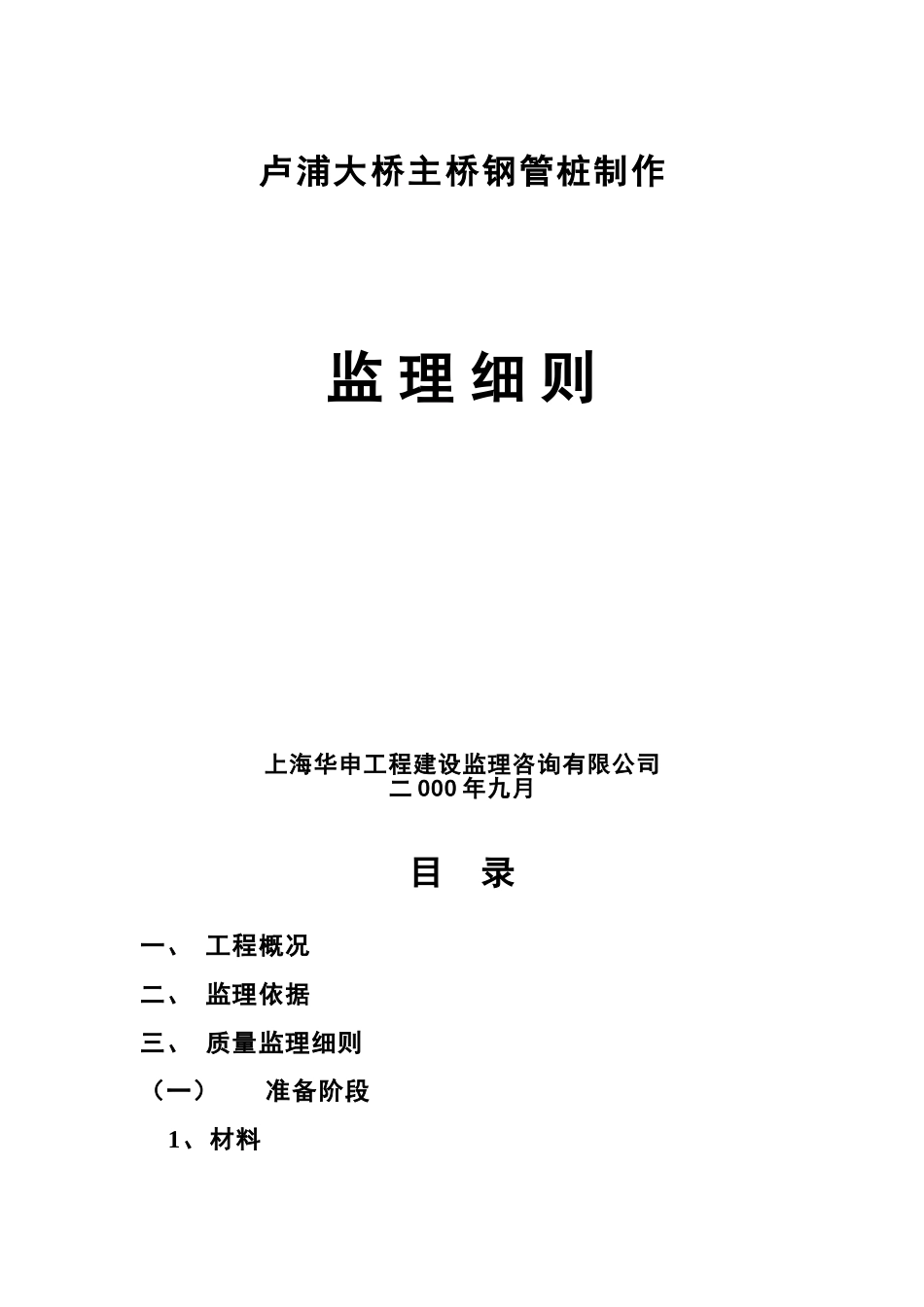

卢浦大桥主桥钢管桩制作监 理 细 则上海华申工程建设监理咨询有限公司二 OOO 年九月目 录一、 工程概况二、 监理依据三、 质量监理细则（一）准备阶段1、材料2、设备3、施工组织设计（二）制作加工阶段1、放样2、下料3、卷板4、焊接5、检测（三）验收阶段1、验收程序2、尺寸3、外观4、资料卢浦大桥主桥钢管桩制作监理细则一、工程概况：上海市黄浦江卢浦大桥是市区第四座跨越黄浦江的大桥。桥位下游距南浦大桥３ km，上游距徐浦大桥约 7km，桥位处黄浦江江面宽度约 480m。主桥为特大型中承式拱桥，桥梁南北向一跨过江，主跨径 550m，边跨 100m。卢浦大桥的主墩基础桩基采纳 Φ900mm、δ=16mm—20mm 的钢管桩，钢材采纳 Q345C，桩长约 70m 左右，桩尖位于第 9 层中。二、监理依据1、图纸和设计技术要求；2、钢管桩制作施工承包合同；3、钢管桩制作监理合同；4、有关标准、法律规范：（1）JTJ041-89 《公路桥涵施工技术法律规范》（2）JTJ222-87 《港口工程技术法律规范》第六篇地基基础第二册桩基（3）GB/T1591-94 《低合金结构钢》（4）GB1300-77 《焊接用钢丝》（5）GB5118-95 《低合金钢焊条》（6）GB12470-90 《低合金钢埋弧焊用焊剂》（7）GB3323-87 《钢熔化焊对接接头射线照相和质量分级》（8）GB11345-89 《对接焊缝超声波探伤方法和探伤结果的分级》（9）GB4708-92 《钢制压力容器焊接工艺评定》（10）《钢结构工程质量检验评定》GB50221-955、经过审核批准同意的施工组织设计（必须包括重点内容、焊接工艺）；6、经讨论认可的监理实施细则；7、验收表式；8、《上海市卢浦大桥钢管桩制作质量管理实施办法》。三、质量监理细则（一）、准备阶段1、材料（1）所采购钢板、焊剂必须有质保书或合格证，钢板根据每 60T 为一批做原材料复试，原材料复试应包括机械性能和化学性能的测试，原材料复试必须全部合格。如第一次复试不合格，应加倍复试抽检，如再不合格，则该批材料判定为不合格。（2）原材料复试抽样必须由监理人员见证，否则试样无效。（3）原材料进场应做好标记，如进场时间、规格、品种、数量、生产厂家等，在以后制作的每节钢管桩中同样应注明上述内容。（4）原材料进场必须通知监理单位，监理人员随同制作单位必须对原材料的外观进行验收，外观严重锈蚀的不合格产品不得进场。（5）焊剂必须与钢板材料相匹配。2、设备（1） 钢管桩的制作加工设备主要是焊接设备、卷板设备、检测设备。（2） 检测...
