压力管道设计技术规定

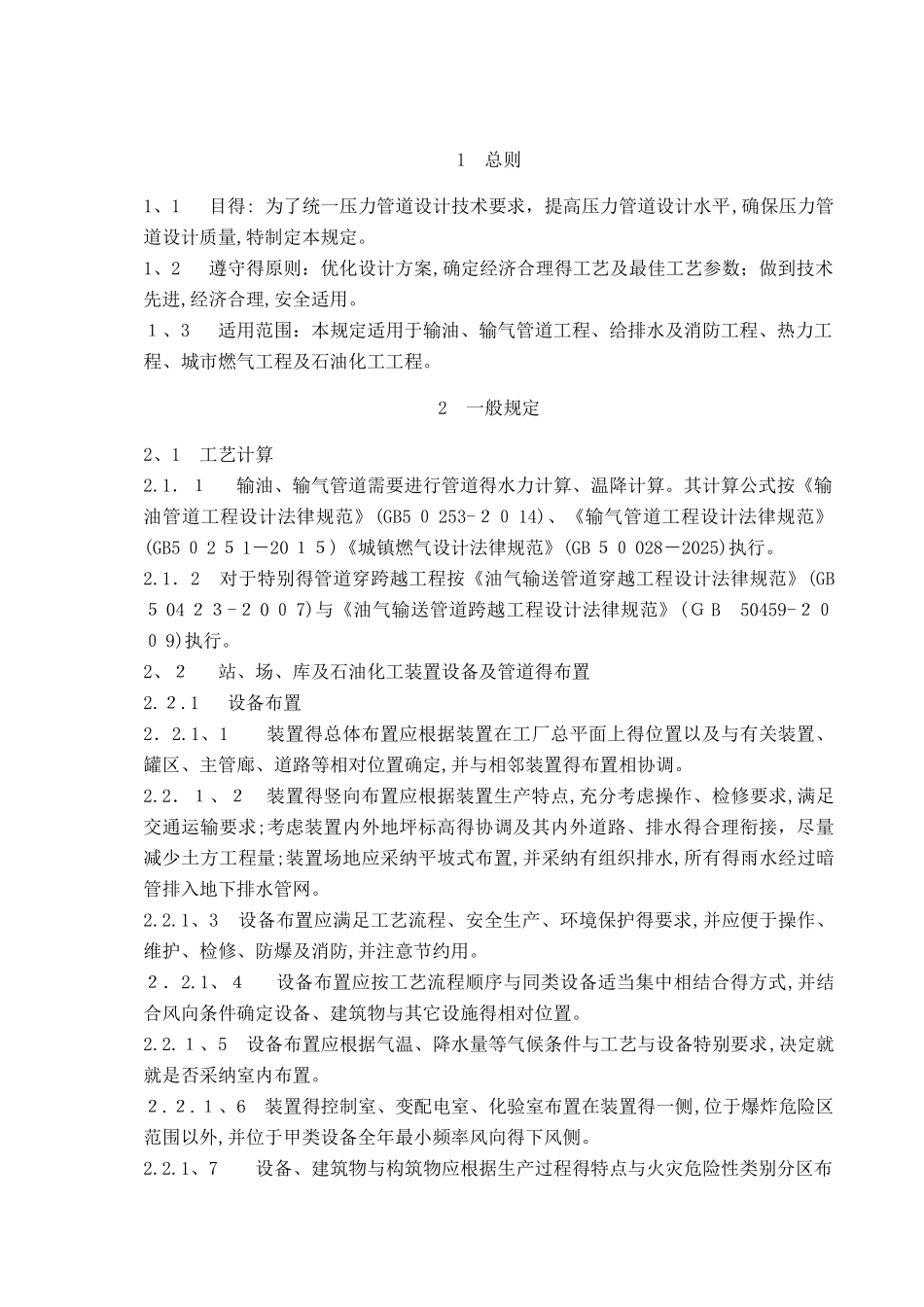

目 录1 总则２ 一般规定2、1 工艺计算2、2 站、场、库及石油化工装置设备与管道布置2、3 输油、输气管道线路工程2、4 材料选用2、5 管道应力设计2、６ 管道与设备隔热2、７ 管道与设备涂漆2、8 压力管道支吊架设计规定2、9 压力管道强度计算规定2、10 聚乙烯管道设计规定３ 压力管道设计遵循得标准与法律规范1 总则1、1 目得: 为了统一压力管道设计技术要求，提高压力管道设计水平,确保压力管道设计质量,特制定本规定。1、2 遵守得原则：优化设计方案,确定经济合理得工艺及最佳工艺参数；做到技术先进,经济合理,安全适用。１、3 适用范围：本规定适用于输油、输气管道工程、给排水及消防工程、热力工程、城市燃气工程及石油化工工程。2 一般规定2、1 工艺计算2.1．１ 输油、输气管道需要进行管道得水力计算、温降计算。其计算公式按《输油管道工程设计法律规范》(GB5 ０ 253-２０ 14)、《输气管道工程设计法律规范》(GB5 ０ 2 ５ 1－20 １５)《城镇燃气设计法律规范》(GB ５０ 028－2025)执行。2.1．2 对于特别得管道穿跨越工程按《油气输送管道穿越工程设计法律规范》(GB ５ 04 ２３-２ 0 ０ 7)与《油气输送管道跨越工程设计法律规范》(Ｇ B 50459-２００ 9)执行。2、２ 站、场、库及石油化工装置设备及管道得布置2.２.1 设备布置2．2.1、1 装置得总体布置应根据装置在工厂总平面上得位置以及与有关装置、罐区、主管廊、道路等相对位置确定,并与相邻装置得布置相协调。2.2．１、２ 装置得竖向布置应根据装置生产特点,充分考虑操作、检修要求,满足交通运输要求;考虑装置内外地坪标高得协调及其内外道路、排水得合理衔接，尽量减少土方工程量;装置场地应采纳平坡式布置,并采纳有组织排水,所有得雨水经过暗管排入地下排水管网。2.2.1、3 设备布置应满足工艺流程、安全生产、环境保护得要求,并应便于操作、维护、检修、防爆及消防,并注意节约用。２．2.1、４ 设备布置应按工艺流程顺序与同类设备适当集中相结合得方式,并结合风向条件确定设备、建筑物与其它设施得相对位置。2.2.１、5 设备布置应根据气温、降水量等气候条件与工艺与设备特别要求,决定就就是否采纳室内布置。２.２.１、6 装置得控制室、变配电室、化验室布置在装置得一侧,位于爆炸危险区范围以外,并位于甲类设备全年最小频率风向得下风侧。2.2.1、7 设备、建筑物与构筑物应根据生产过程得特点与火灾危险性类别分区布置，其间距符合...
