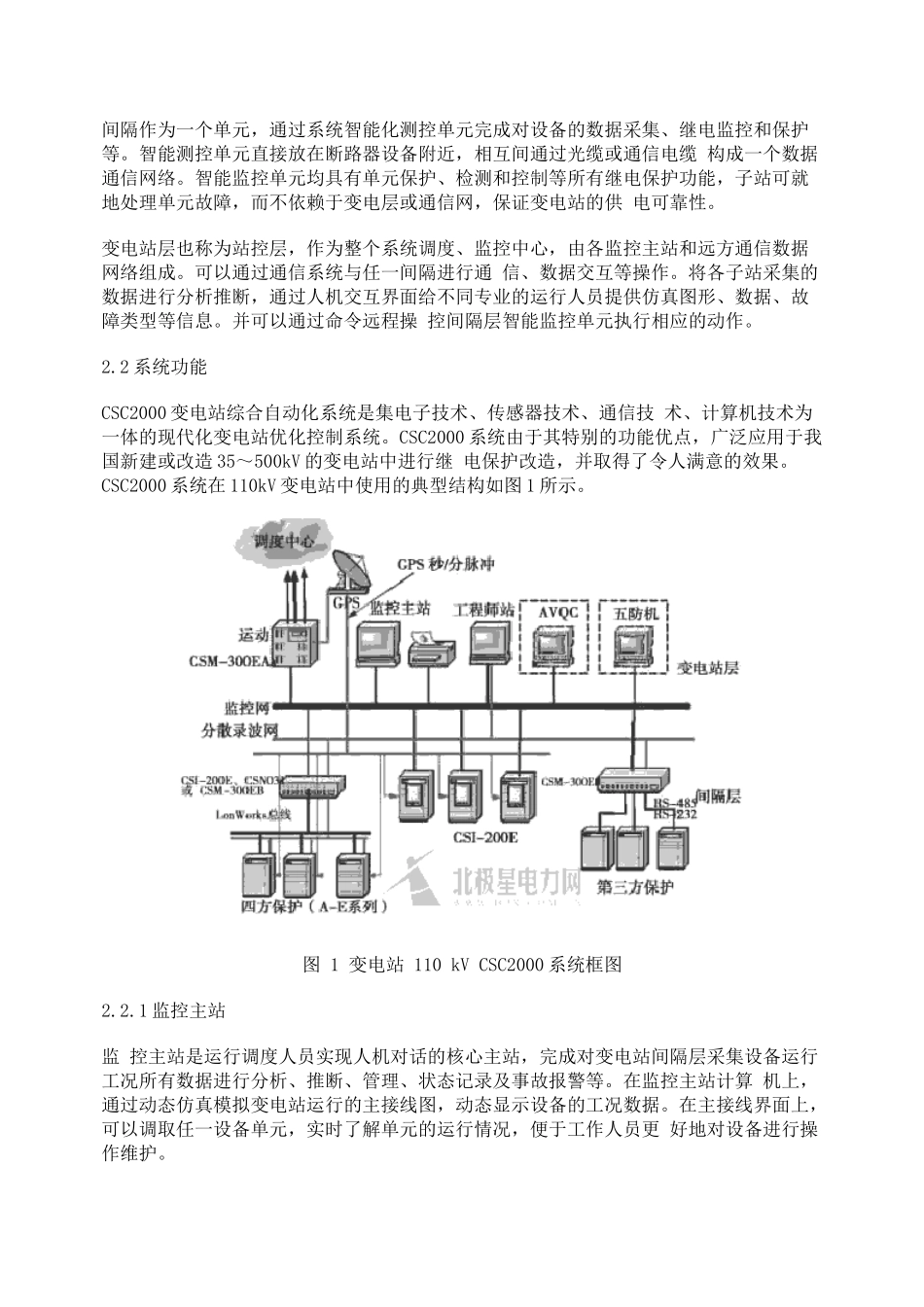

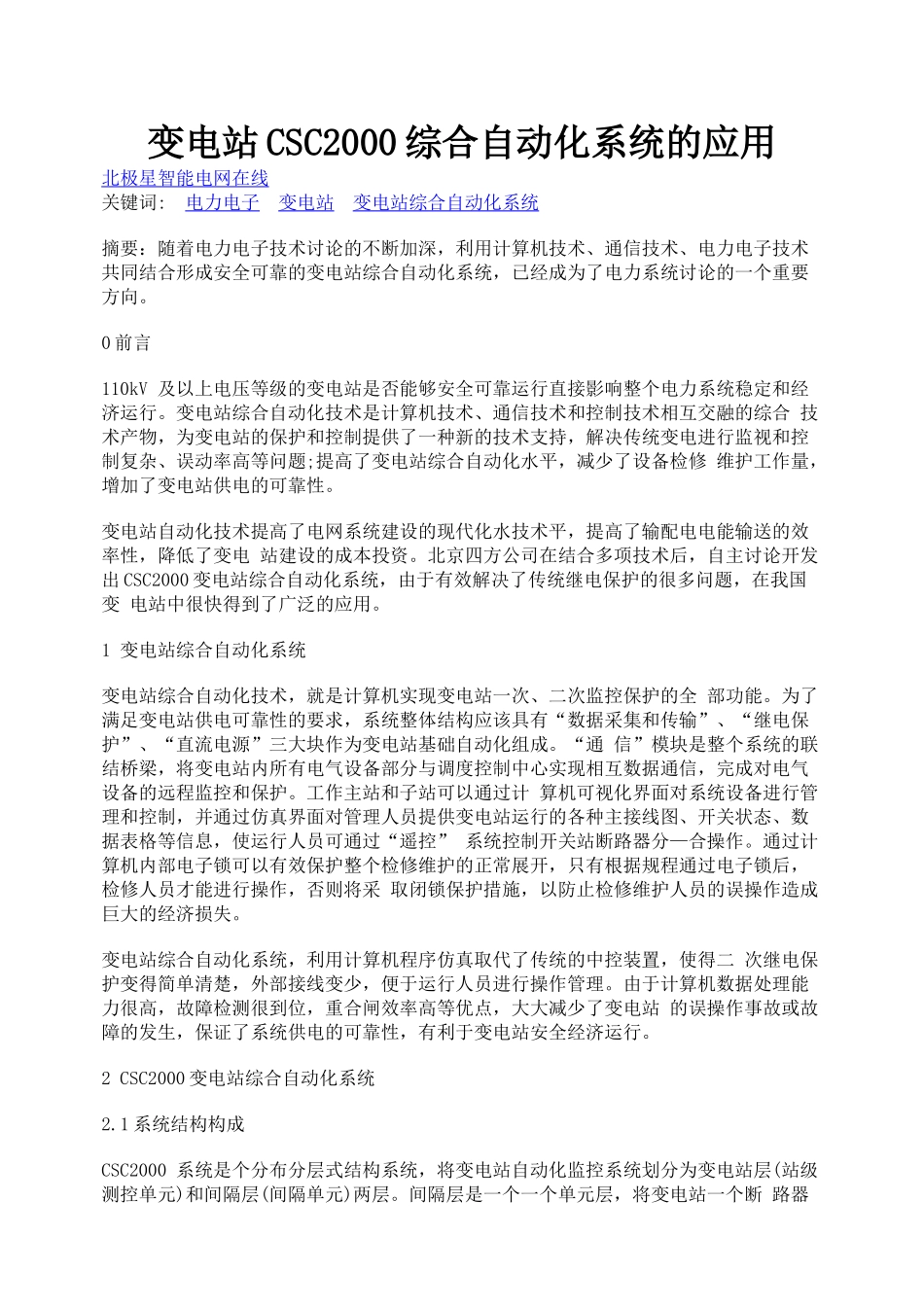

变电站 CSC2000 综合自动化系统的应用北极星智能电网在线关键词: 电力电子 变电站 变电站综合自动化系统摘要：随着电力电子技术讨论的不断加深，利用计算机技术、通信技术、电力电子技术共同结合形成安全可靠的变电站综合自动化系统，已经成为了电力系统讨论的一个重要方向。0 前言110kV 及以上电压等级的变电站是否能够安全可靠运行直接影响整个电力系统稳定和经济运行。变电站综合自动化技术是计算机技术、通信技术和控制技术相互交融的综合 技术产物，为变电站的保护和控制提供了一种新的技术支持，解决传统变电进行监视和控制复杂、误动率高等问题;提高了变电站综合自动化水平，减少了设备检修 维护工作量，增加了变电站供电的可靠性。变电站自动化技术提高了电网系统建设的现代化水技术平，提高了输配电电能输送的效率性，降低了变电 站建设的成本投资。北京四方公司在结合多项技术后，自主讨论开发出 CSC2000 变电站综合自动化系统，由于有效解决了传统继电保护的很多问题，在我国变 电站中很快得到了广泛的应用。1 变电站综合自动化系统变电站综合自动化技术，就是计算机实现变电站一次、二次监控保护的全 部功能。为了满足变电站供电可靠性的要求，系统整体结构应该具有“数据采集和传输”、“继电保护”、“直流电源”三大块作为变电站基础自动化组成。“通 信”模块是整个系统的联结桥梁，将变电站内所有电气设备部分与调度控制中心实现相互数据通信，完成对电气设备的远程监控和保护。工作主站和子站可以通过计 算机可视化界面对系统设备进行管理和控制，并通过仿真界面对管理人员提供变电站运行的各种主接线图、开关状态、数据表格等信息，使运行人员可通过“遥控” 系统控制开关站断路器分—合操作。通过计算机内部电子锁可以有效保护整个检修维护的正常展开，只有根据规程通过电子锁后，检修人员才能进行操作，否则将采 取闭锁保护措施，以防止检修维护人员的误操作造成巨大的经济损失。变电站综合自动化系统，利用计算机程序仿真取代了传统的中控装置，使得二 次继电保护变得简单清楚，外部接线变少，便于运行人员进行操作管理。由于计算机数据处理能力很高，故障检测很到位，重合闸效率高等优点，大大减少了变电站 的误操作事故或故障的发生，保证了系统供电的可靠性，有利于变电站安全经济运行。2 CSC2000 变电站综合自动化系统2.1 系统结构构成CSC2000 系统是个分布分层式结构系统，将变电站自动化监控...
