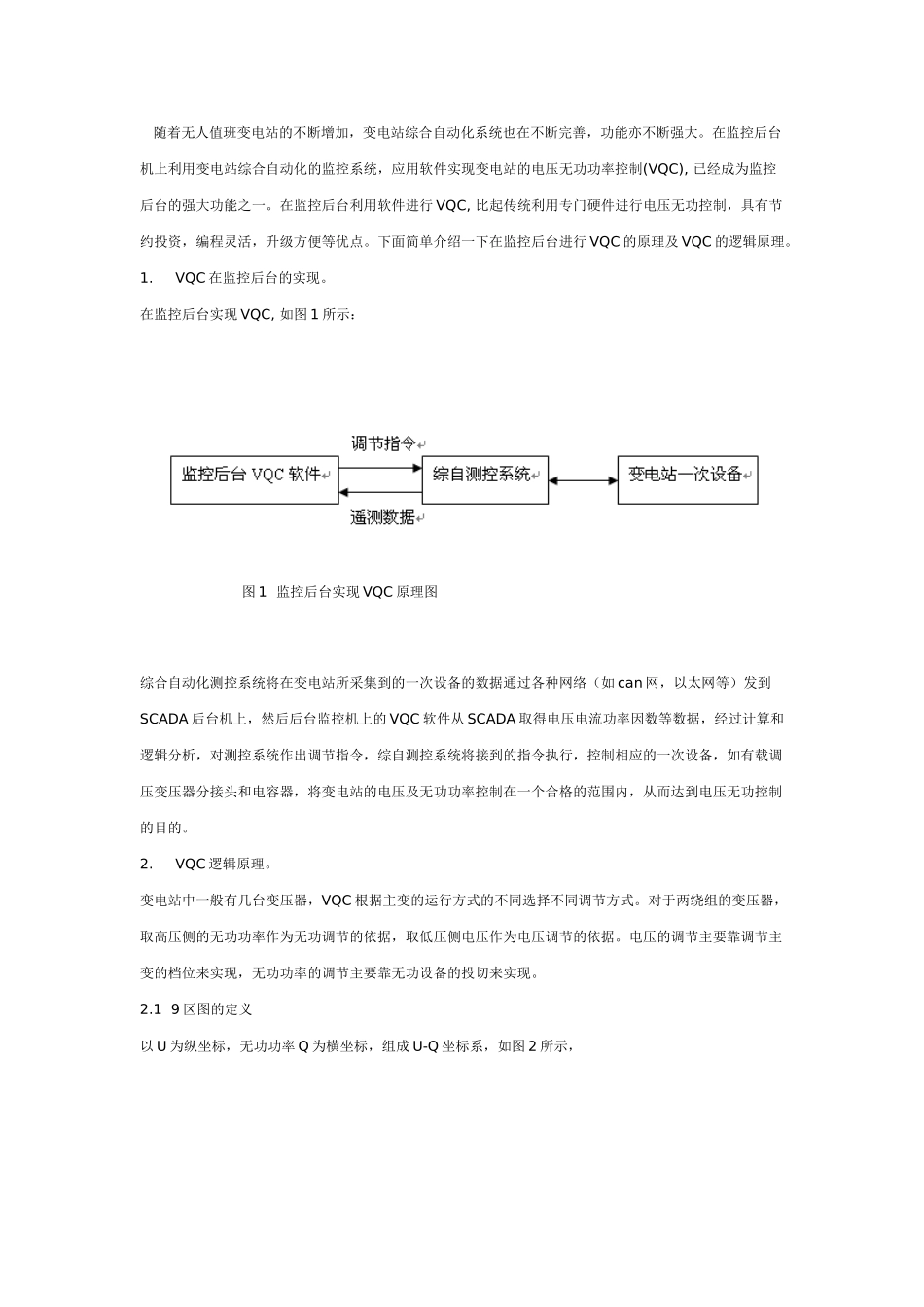

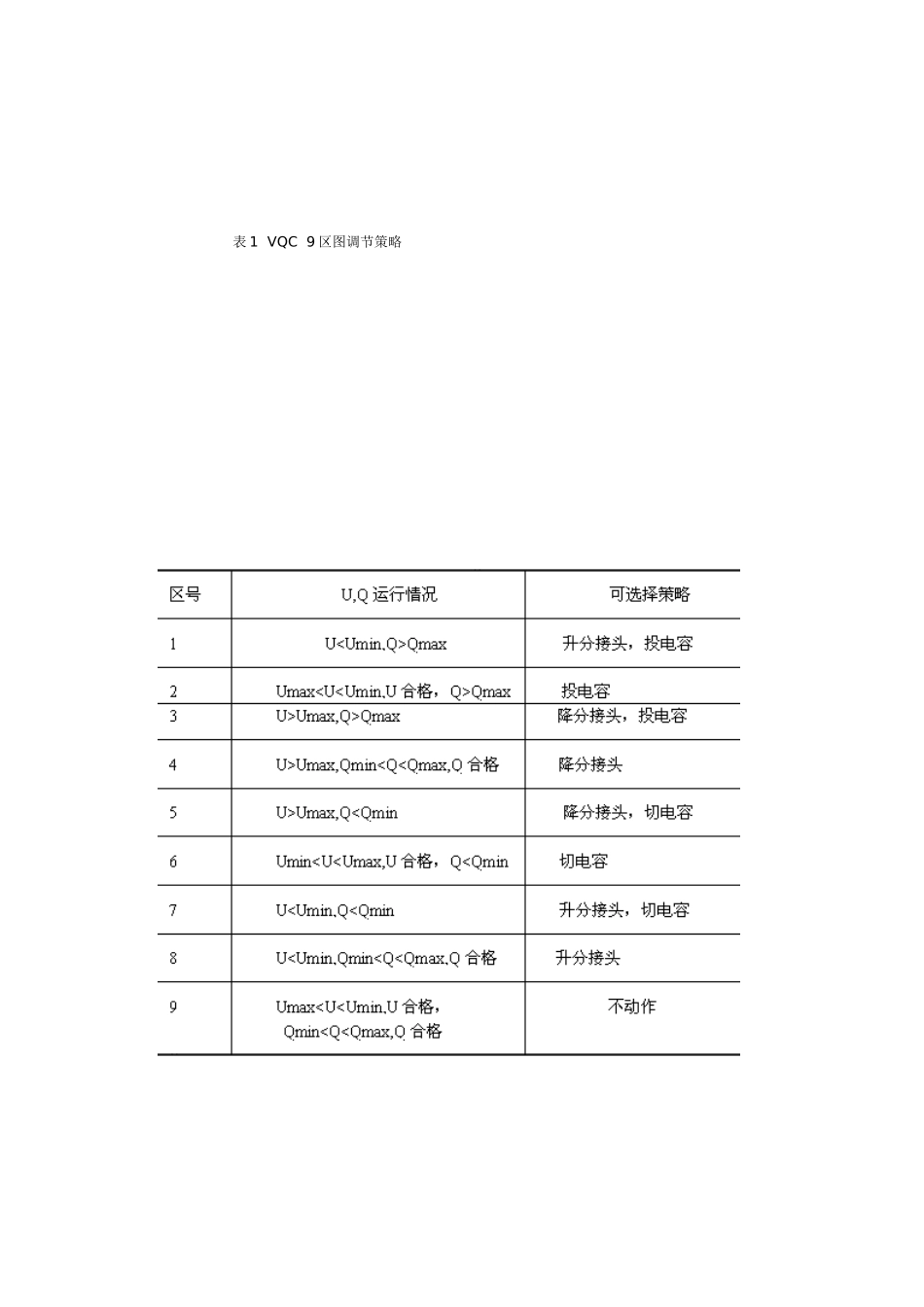

随着无人值班变电站的不断增加，变电站综合自动化系统也在不断完善，功能亦不断强大。在监控后台机上利用变电站综合自动化的监控系统，应用软件实现变电站的电压无功功率控制(VQC), 已经成为监控后台的强大功能之一。在监控后台利用软件进行 VQC, 比起传统利用专门硬件进行电压无功控制，具有节约投资，编程灵活，升级方便等优点。下面简单介绍一下在监控后台进行 VQC 的原理及 VQC 的逻辑原理。1. VQC 在监控后台的实现。在监控后台实现 VQC, 如图 1 所示： 图 1 监控后台实现 VQC 原理图综合自动化测控系统将在变电站所采集到的一次设备的数据通过各种网络（如 can 网，以太网等）发到SCADA 后台机上，然后后台监控机上的 VQC 软件从 SCADA 取得电压电流功率因数等数据，经过计算和逻辑分析，对测控系统作出调节指令，综自测控系统将接到的指令执行，控制相应的一次设备，如有载调压变压器分接头和电容器，将变电站的电压及无功功率控制在一个合格的范围内，从而达到电压无功控制的目的。2. VQC 逻辑原理。变电站中一般有几台变压器，VQC 根据主变的运行方式的不同选择不同调节方式。对于两绕组的变压器，取高压侧的无功功率作为无功调节的依据，取低压侧电压作为电压调节的依据。电压的调节主要靠调节主变的档位来实现，无功功率的调节主要靠无功设备的投切来实现。2.1 9 区图的定义以 U 为纵坐标，无功功率 Q 为横坐标，组成 U-Q 坐标系，如图 2 所示， 图 2 VQC 9 区图 在第一象限中，将区域分为 9 个，分别从 1~9 编上号。只有系统运行点, 即系统实时的电压和无功功率值，落在 Umin
