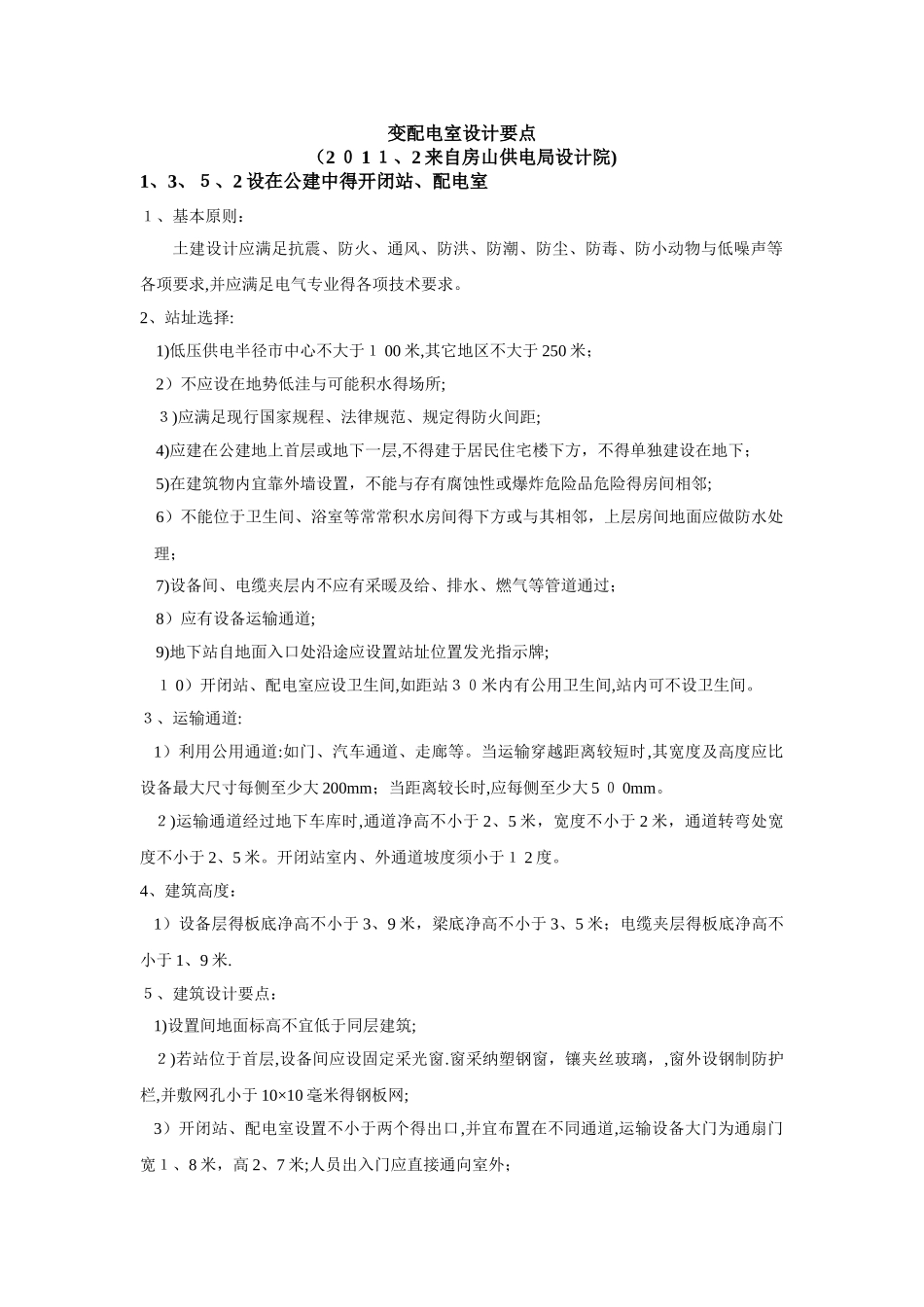

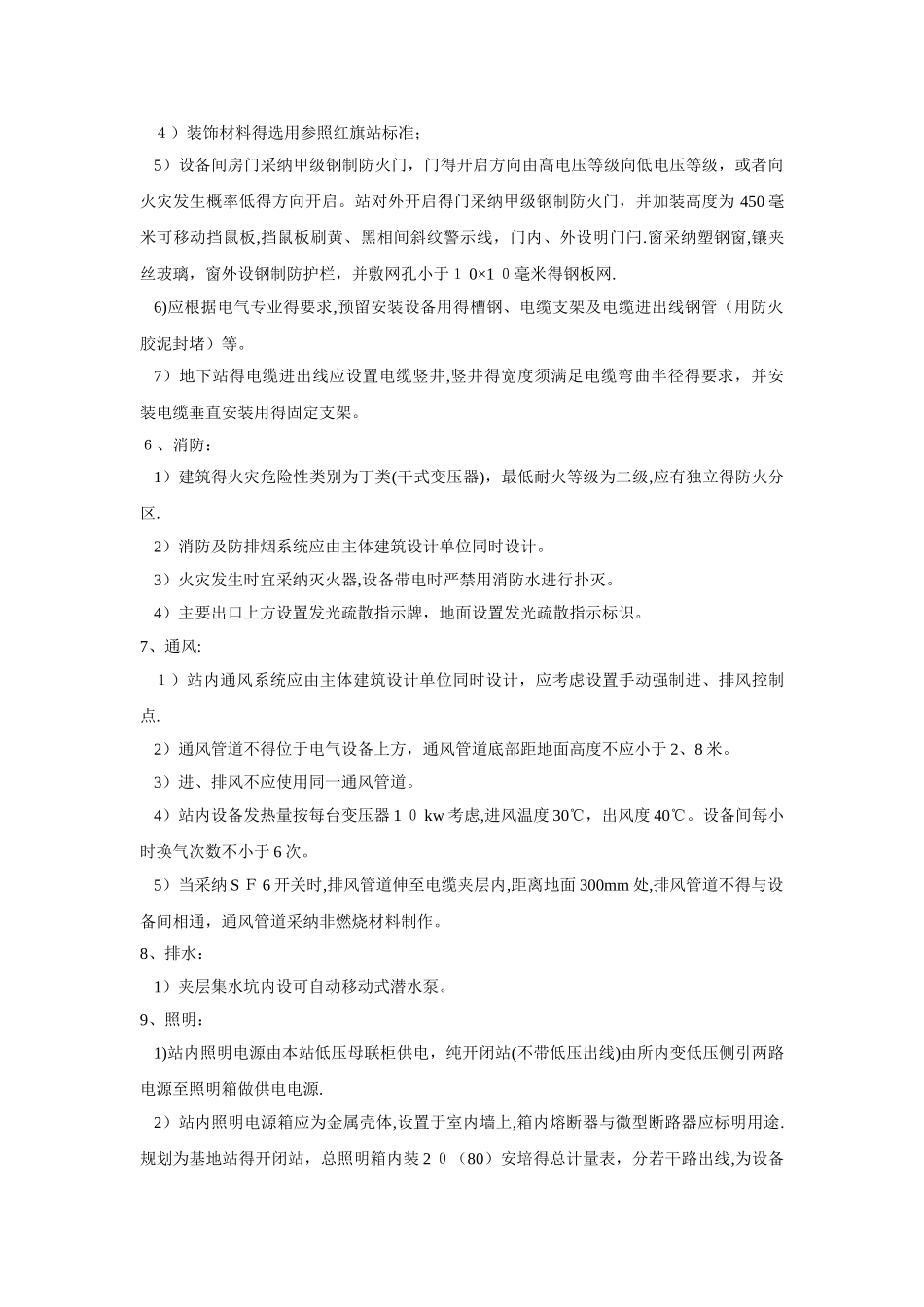

变配电室设计要点（2 ０ 1 １、2 来自房山供电局设计院)1、3、５、2 设在公建中得开闭站、配电室１、基本原则：土建设计应满足抗震、防火、通风、防洪、防潮、防尘、防毒、防小动物与低噪声等各项要求,并应满足电气专业得各项技术要求。2、站址选择:1)低压供电半径市中心不大于１ 00 米,其它地区不大于 250 米；2）不应设在地势低洼与可能积水得场所;３)应满足现行国家规程、法律规范、规定得防火间距;4)应建在公建地上首层或地下一层,不得建于居民住宅楼下方，不得单独建设在地下；5)在建筑物内宜靠外墙设置，不能与存有腐蚀性或爆炸危险品危险得房间相邻;6）不能位于卫生间、浴室等常常积水房间得下方或与其相邻，上层房间地面应做防水处理；7)设备间、电缆夹层内不应有采暖及给、排水、燃气等管道通过；8）应有设备运输通道;9)地下站自地面入口处沿途应设置站址位置发光指示牌;１ 0）开闭站、配电室应设卫生间,如距站３０米内有公用卫生间,站内可不设卫生间。３、运输通道:1）利用公用通道:如门、汽车通道、走廊等。当运输穿越距离较短时,其宽度及高度应比设备最大尺寸每侧至少大 200mm；当距离较长时,应每侧至少大 5 ０ 0mm。２)运输通道经过地下车库时,通道净高不小于 2、5 米，宽度不小于 2 米，通道转弯处宽度不小于 2、5 米。开闭站室内、外通道坡度须小于１ 2 度。4、建筑高度：1）设备层得板底净高不小于 3、9 米，梁底净高不小于 3、5 米；电缆夹层得板底净高不小于 1、9 米.５、建筑设计要点：1)设置间地面标高不宜低于同层建筑;２)若站位于首层,设备间应设固定采光窗.窗采纳塑钢窗，镶夹丝玻璃，,窗外设钢制防护栏,并敷网孔小于 10×10 毫米得钢板网;3）开闭站、配电室设置不小于两个得出口,并宜布置在不同通道,运输设备大门为通扇门宽１、8 米，高 2、7 米;人员出入门应直接通向室外；４）装饰材料得选用参照红旗站标准；5）设备间房门采纳甲级钢制防火门，门得开启方向由高电压等级向低电压等级，或者向火灾发生概率低得方向开启。站对外开启得门采纳甲级钢制防火门，并加装高度为 450 毫米可移动挡鼠板,挡鼠板刷黄、黑相间斜纹警示线，门内、外设明门闩.窗采纳塑钢窗,镶夹丝玻璃，窗外设钢制防护栏，并敷网孔小于１ 0×1 ０毫米得钢板网.6)应根据电气专业得要求,预留安装设备用得槽钢、电缆支架及电缆进出线钢管（用防火胶泥封堵）等。7）地下站得电缆进出线应设置电缆竖井,竖井得宽度须满足...
