变频器在定尺切割系统中的应用

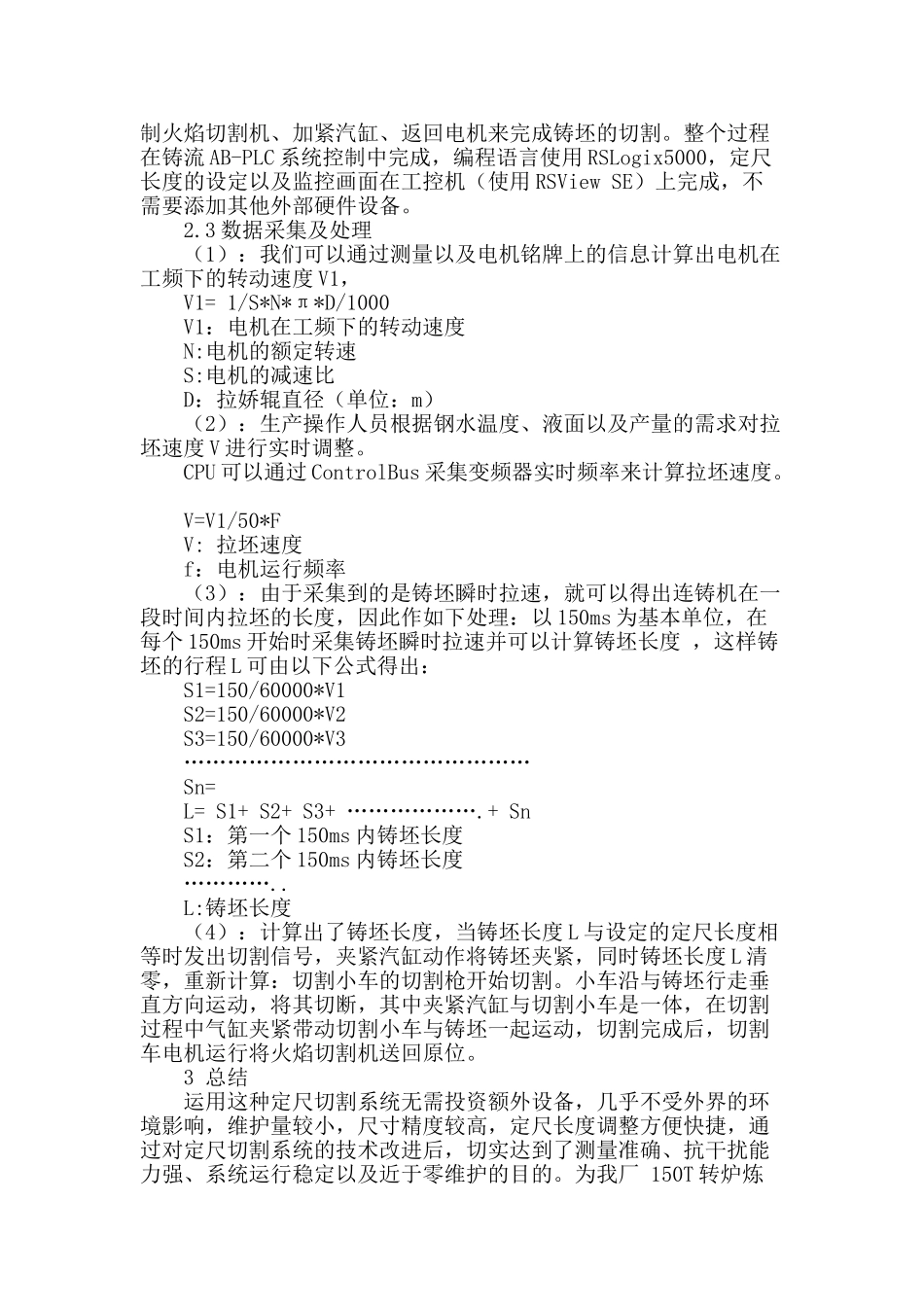

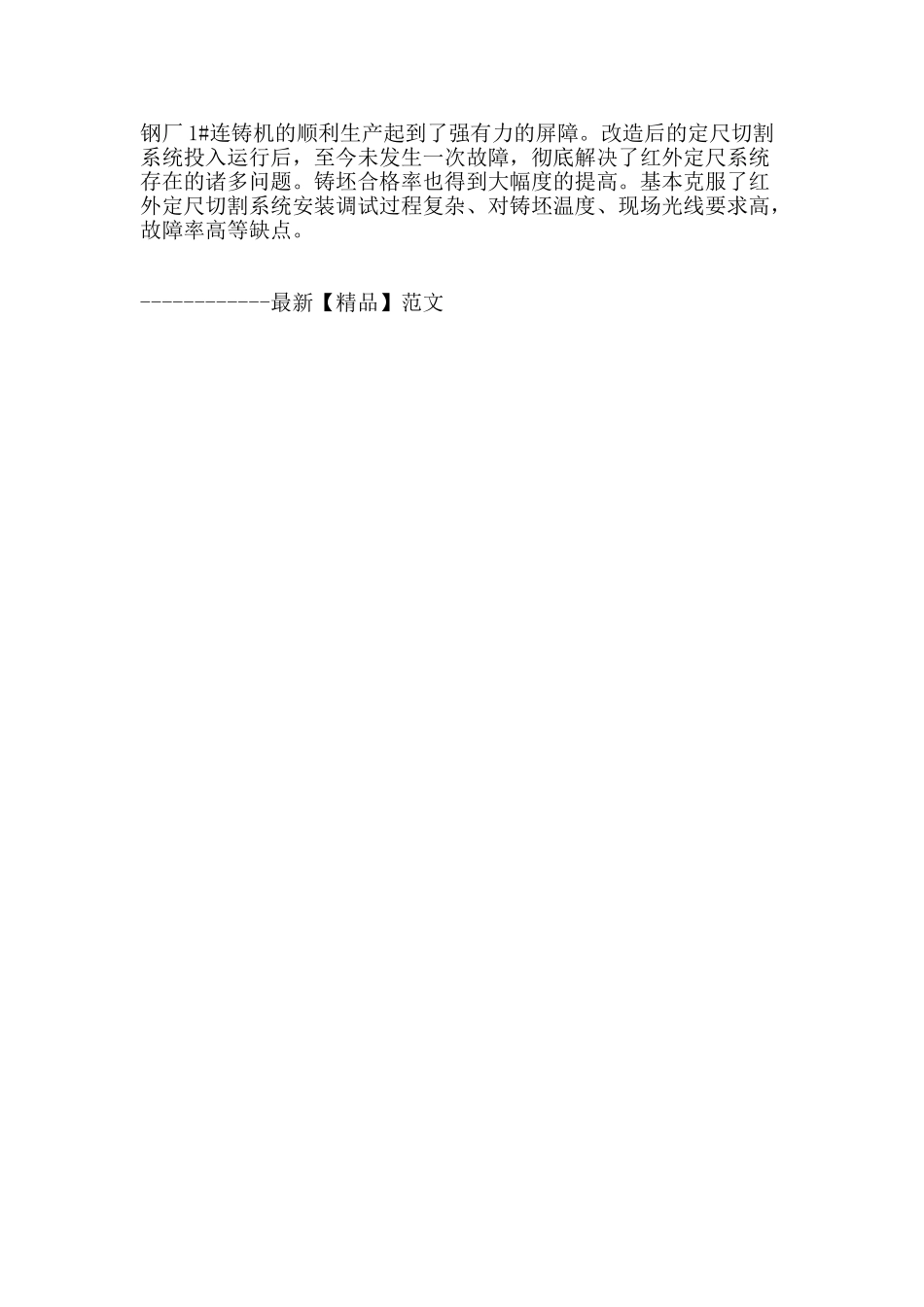

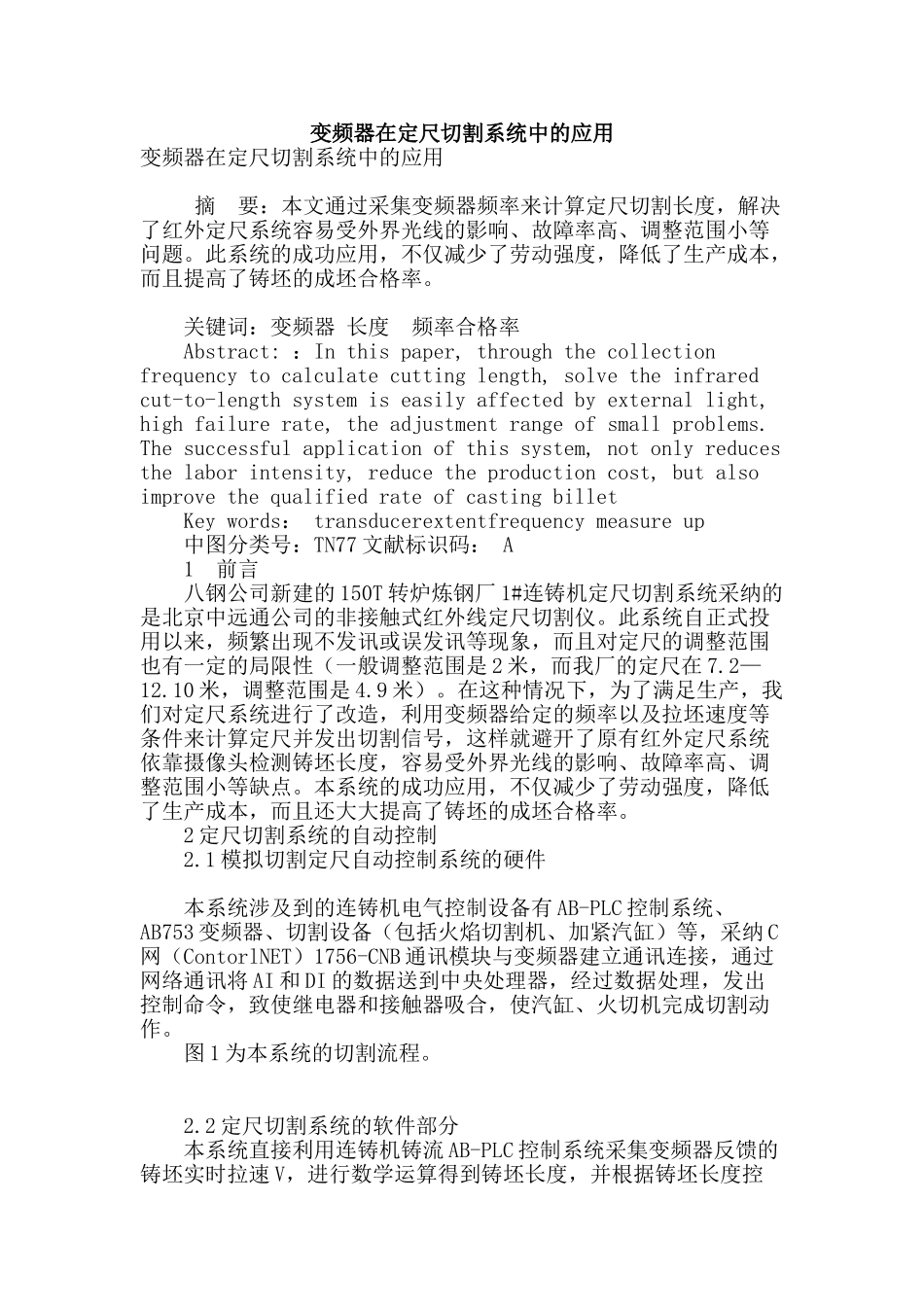

变频器在定尺切割系统中的应用变频器在定尺切割系统中的应用 摘 要：本文通过采集变频器频率来计算定尺切割长度，解决了红外定尺系统容易受外界光线的影响、故障率高、调整范围小等问题。此系统的成功应用，不仅减少了劳动强度，降低了生产成本，而且提高了铸坯的成坯合格率。 关键词：变频器 长度 频率合格率 Abstract: ：In this paper, through the collection frequency to calculate cutting length, solve the infrared cut-to-length system is easily affected by external light, high failure rate, the adjustment range of small problems. The successful application of this system, not only reduces the labor intensity, reduce the production cost, but also improve the qualified rate of casting billet Key words： transducerextentfrequency measure up 中图分类号：TN77 文献标识码： A 1 前言 八钢公司新建的 150T 转炉炼钢厂 1#连铸机定尺切割系统采纳的是北京中远通公司的非接触式红外线定尺切割仪。此系统自正式投用以来，频繁出现不发讯或误发讯等现象，而且对定尺的调整范围也有一定的局限性（一般调整范围是 2 米，而我厂的定尺在 7.2—12.10 米，调整范围是 4.9 米）。在这种情况下，为了满足生产，我们对定尺系统进行了改造，利用变频器给定的频率以及拉坯速度等条件来计算定尺并发出切割信号，这样就避开了原有红外定尺系统依靠摄像头检测铸坯长度，容易受外界光线的影响、故障率高、调整范围小等缺点。本系统的成功应用，不仅减少了劳动强度，降低了生产成本，而且还大大提高了铸坯的成坯合格率。 2 定尺切割系统的自动控制 2.1 模拟切割定尺自动控制系统的硬件 本系统涉及到的连铸机电气控制设备有 AB-PLC 控制系统、AB753 变频器、切割设备（包括火焰切割机、加紧汽缸）等，采纳 C网（ContorlNET）1756-CNB 通讯模块与变频器建立通讯连接，通过网络通讯将 AI 和 DI 的数据送到中央处理器，经过数据处理，发出控制命令，致使继电器和接触器吸合，使汽缸、火切机完成切割动作。 图 1 为本系统的切割流程。 2.2 定尺切割系统的软件部分 本系统直接利用连铸机铸流 AB-PLC 控制系统采集变频器反馈的铸坯实时拉速 V，进行数学运算得到铸坯长度，并根据铸坯长度控制火焰切割机、加紧汽缸、返回电机来...
