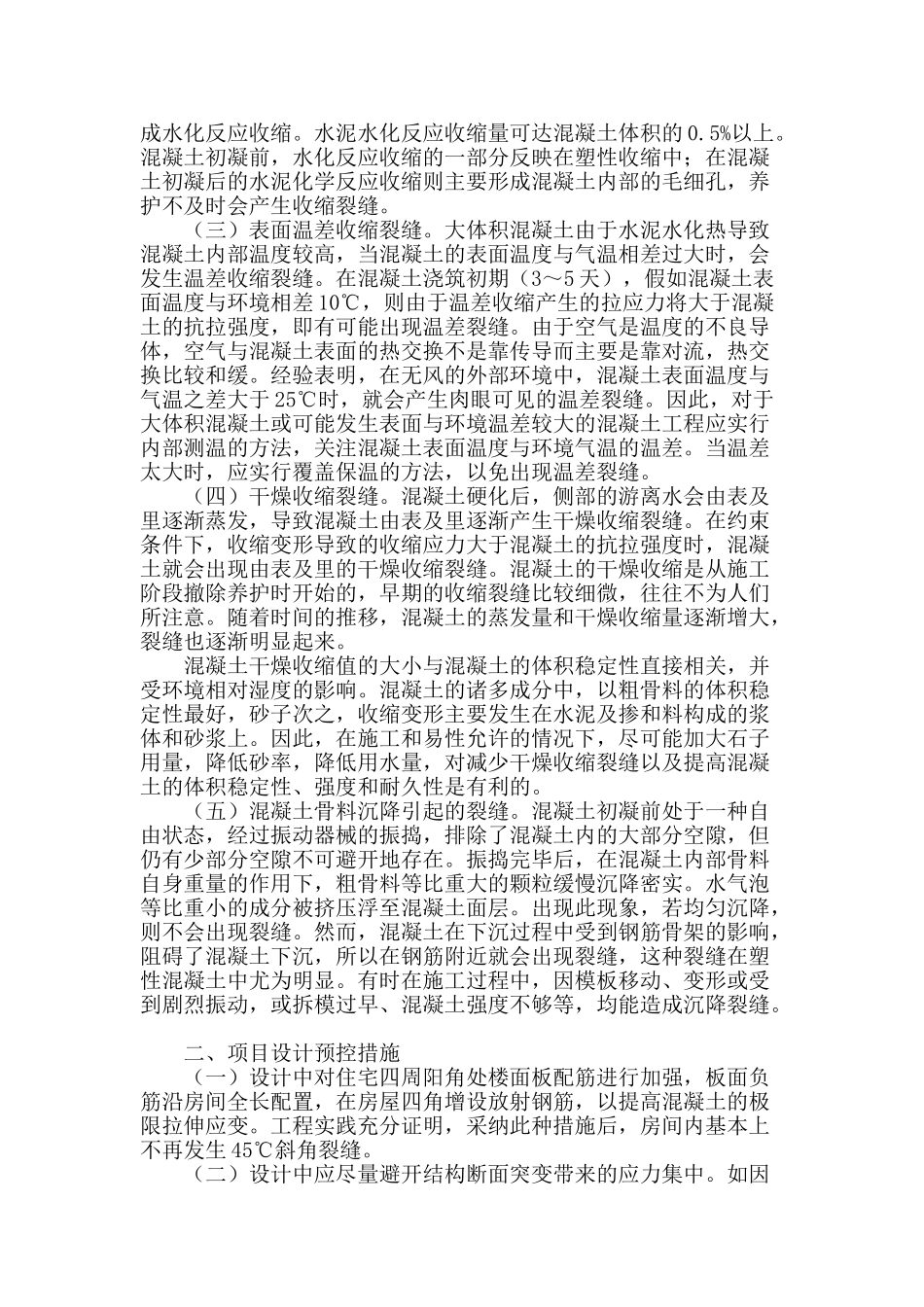

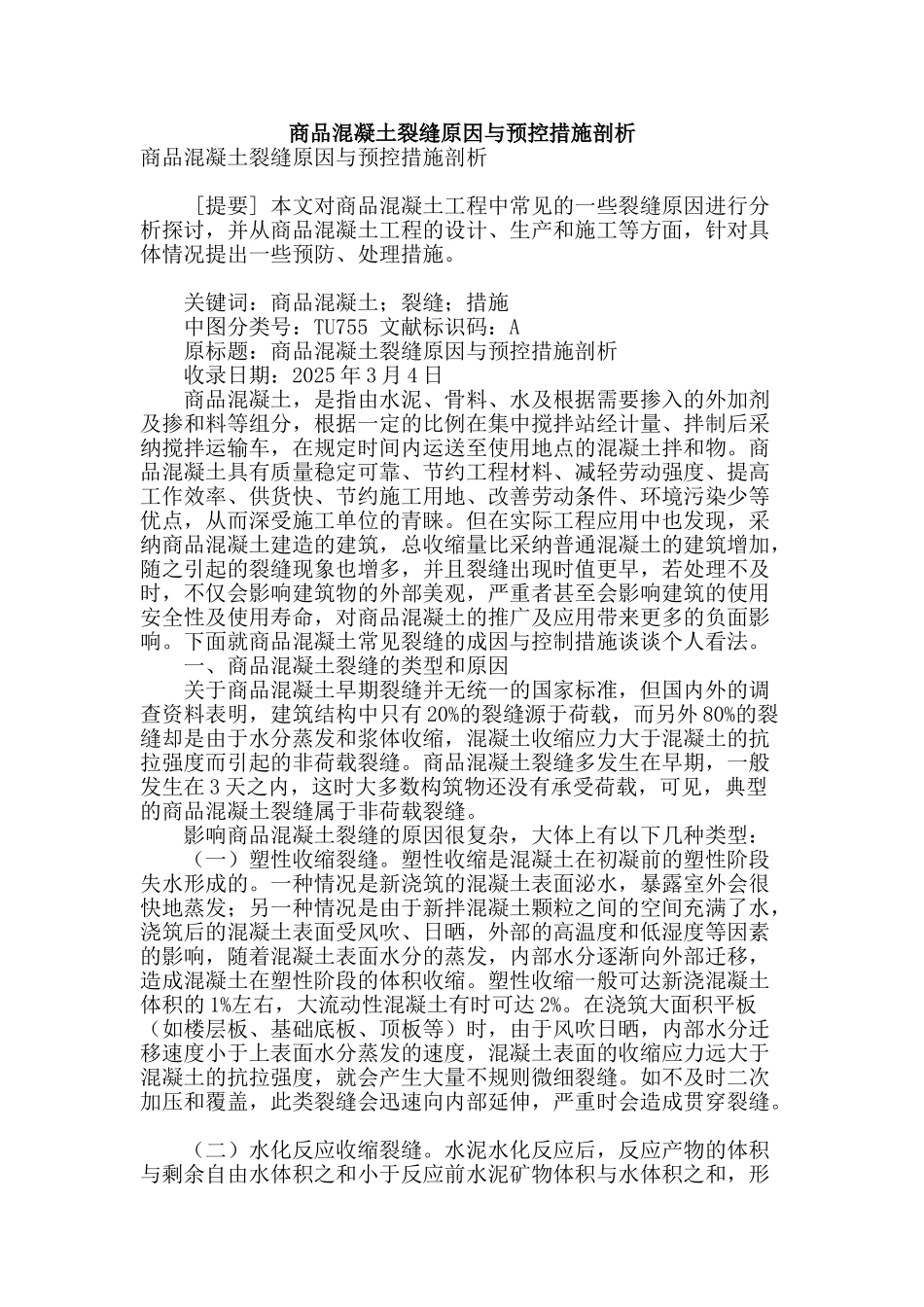

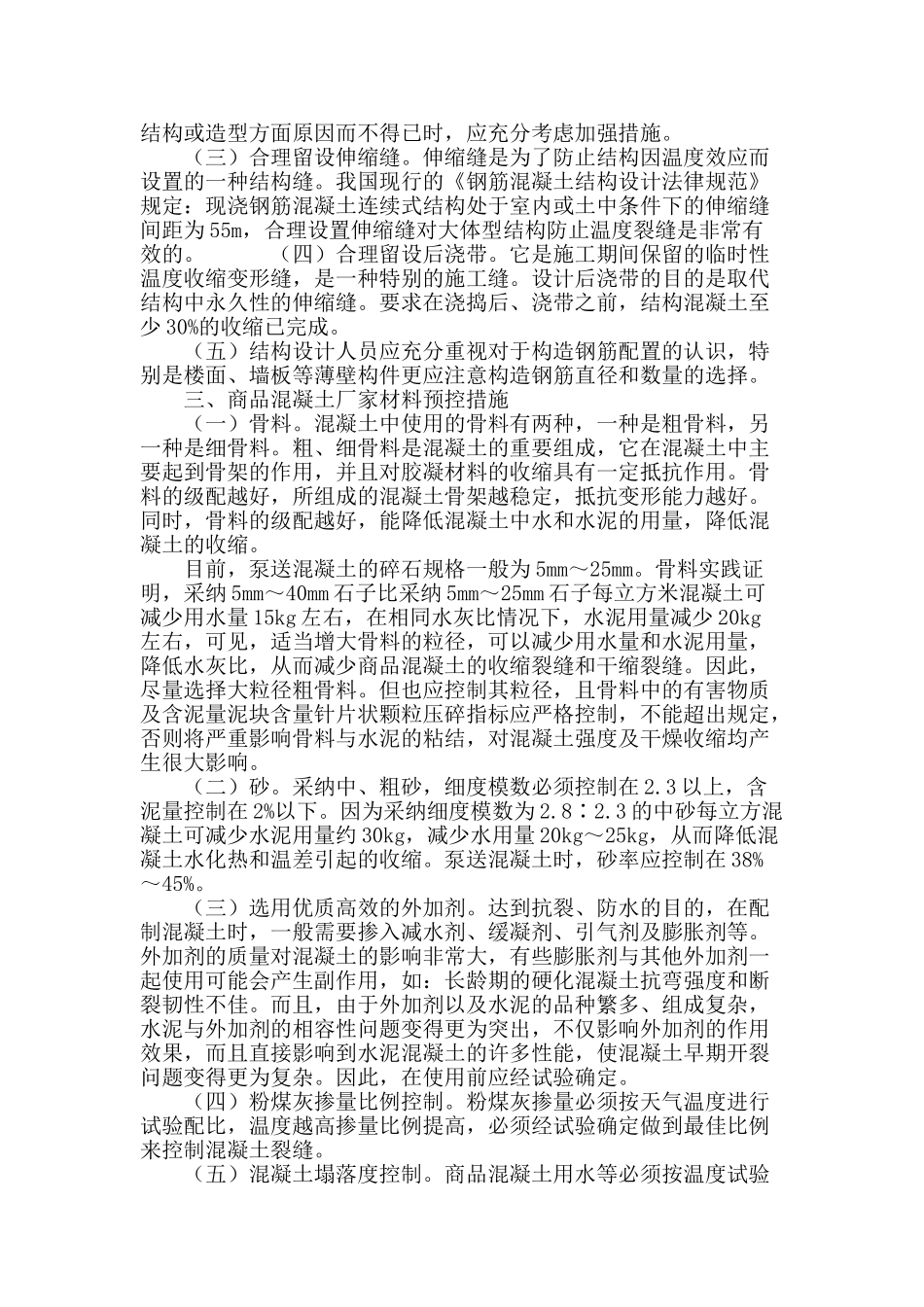

商品混凝土裂缝原因与预控措施剖析商品混凝土裂缝原因与预控措施剖析 [提要] 本文对商品混凝土工程中常见的一些裂缝原因进行分析探讨，并从商品混凝土工程的设计、生产和施工等方面，针对具体情况提出一些预防、处理措施。 关键词：商品混凝土；裂缝；措施 中图分类号：TU755 文献标识码：A 原标题：商品混凝土裂缝原因与预控措施剖析 收录日期：2025 年 3 月 4 日 商品混凝土，是指由水泥、骨料、水及根据需要掺入的外加剂及掺和料等组分，根据一定的比例在集中搅拌站经计量、拌制后采纳搅拌运输车，在规定时间内运送至使用地点的混凝土拌和物。商品混凝土具有质量稳定可靠、节约工程材料、减轻劳动强度、提高工作效率、供货快、节约施工用地、改善劳动条件、环境污染少等优点，从而深受施工单位的青睐。但在实际工程应用中也发现，采纳商品混凝土建造的建筑，总收缩量比采纳普通混凝土的建筑增加，随之引起的裂缝现象也增多，并且裂缝出现时值更早，若处理不及时，不仅会影响建筑物的外部美观，严重者甚至会影响建筑的使用安全性及使用寿命，对商品混凝土的推广及应用带来更多的负面影响。下面就商品混凝土常见裂缝的成因与控制措施谈谈个人看法。 一、商品混凝土裂缝的类型和原因 关于商品混凝土早期裂缝并无统一的国家标准，但国内外的调查资料表明，建筑结构中只有 20%的裂缝源于荷载，而另外 80%的裂缝却是由于水分蒸发和浆体收缩，混凝土收缩应力大于混凝土的抗拉强度而引起的非荷载裂缝。商品混凝土裂缝多发生在早期，一般发生在 3 天之内，这时大多数构筑物还没有承受荷载，可见，典型的商品混凝土裂缝属于非荷载裂缝。 影响商品混凝土裂缝的原因很复杂，大体上有以下几种类型： （一）塑性收缩裂缝。塑性收缩是混凝土在初凝前的塑性阶段失水形成的。一种情况是新浇筑的混凝土表面泌水，暴露室外会很快地蒸发；另一种情况是由于新拌混凝土颗粒之间的空间充满了水，浇筑后的混凝土表面受风吹、日晒，外部的高温度和低湿度等因素的影响，随着混凝土表面水分的蒸发，内部水分逐渐向外部迁移，造成混凝土在塑性阶段的体积收缩。塑性收缩一般可达新浇混凝土体积的 1%左右，大流动性混凝土有时可达 2%。在浇筑大面积平板（如楼层板、基础底板、顶板等）时，由于风吹日晒，内部水分迁移速度小于上表面水分蒸发的速度，混凝土表面的收缩应力远大于混凝土的抗拉强度，就会产生大量不规则微细裂缝。如不及时二次加压和覆盖，...
