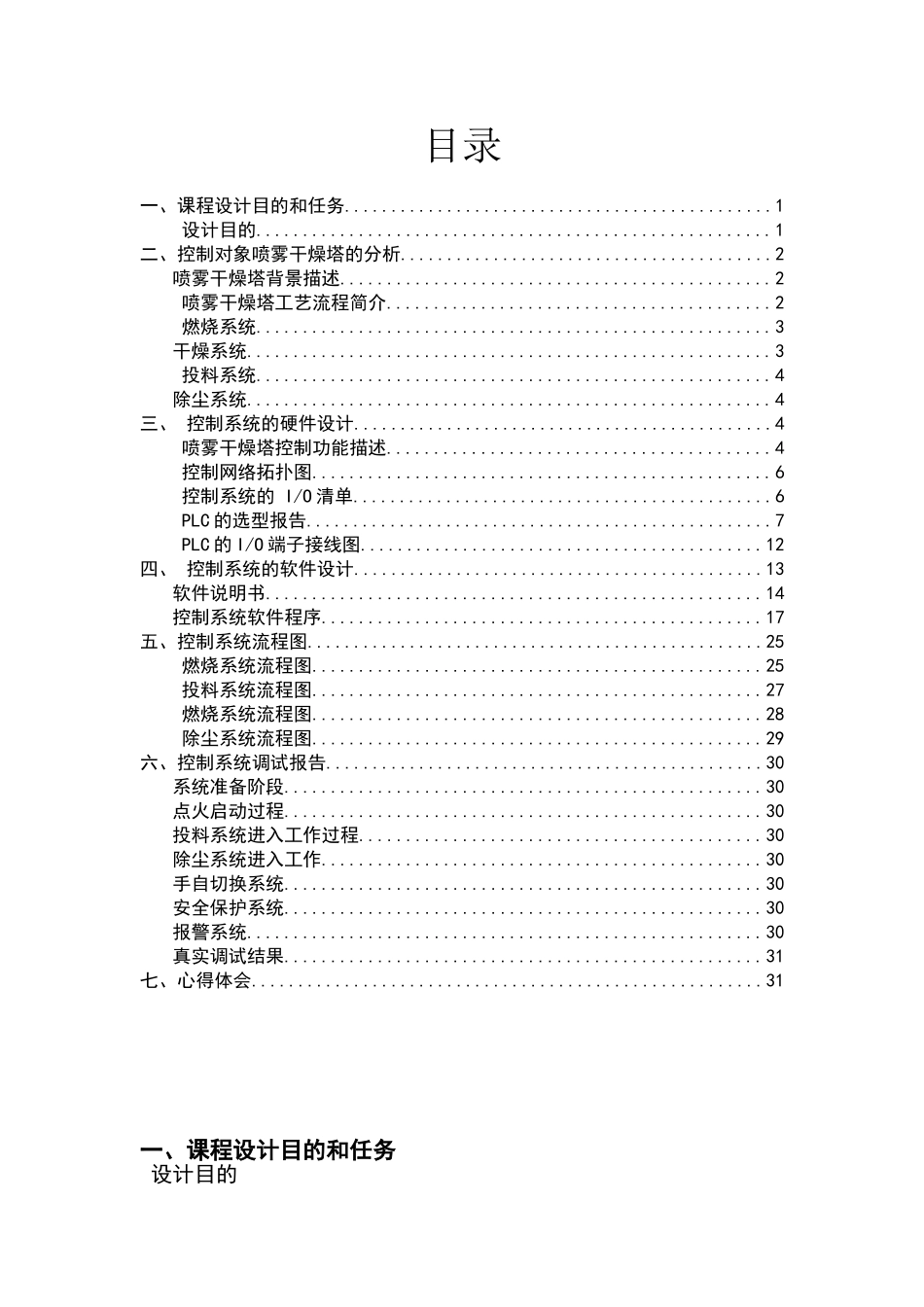

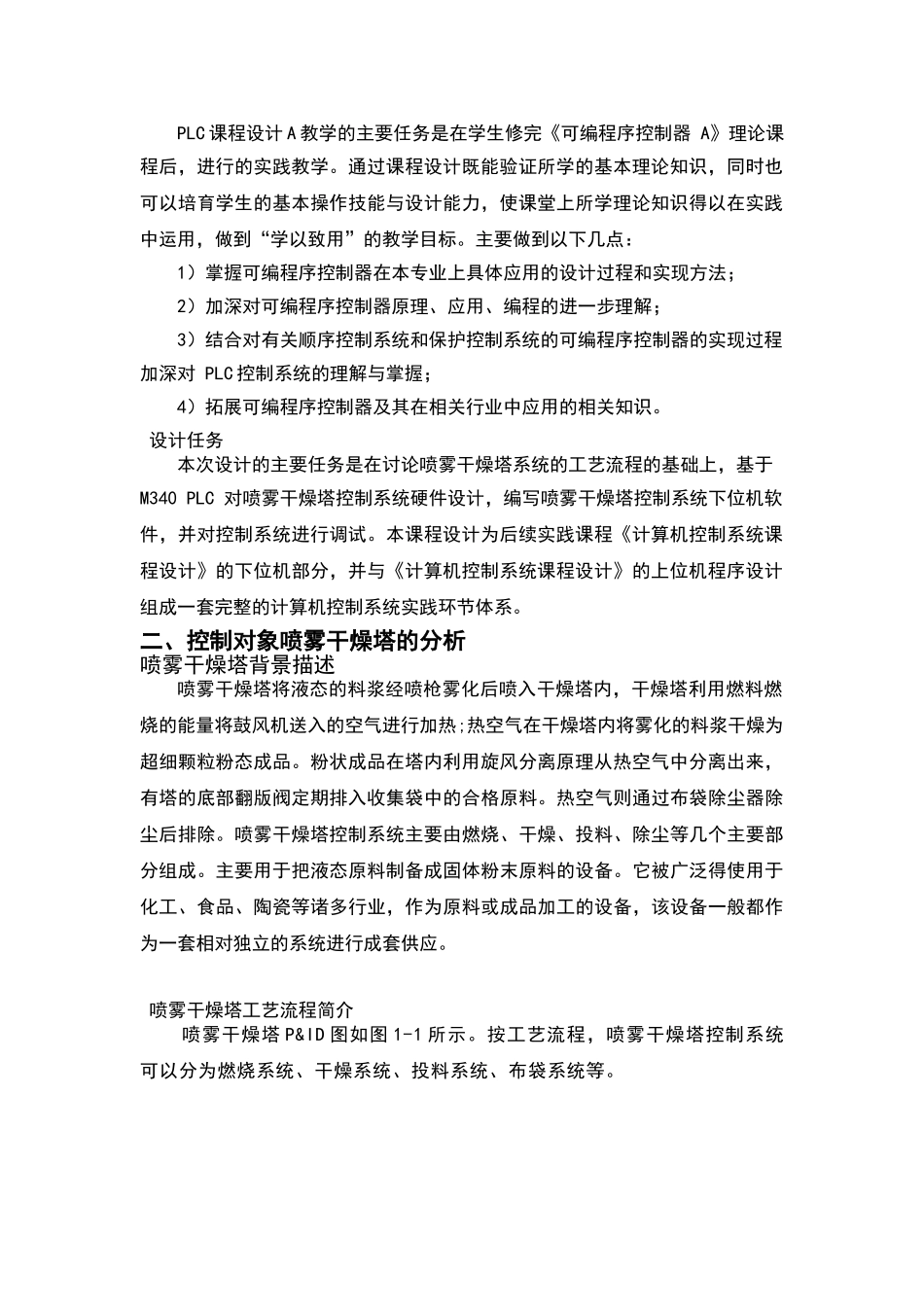

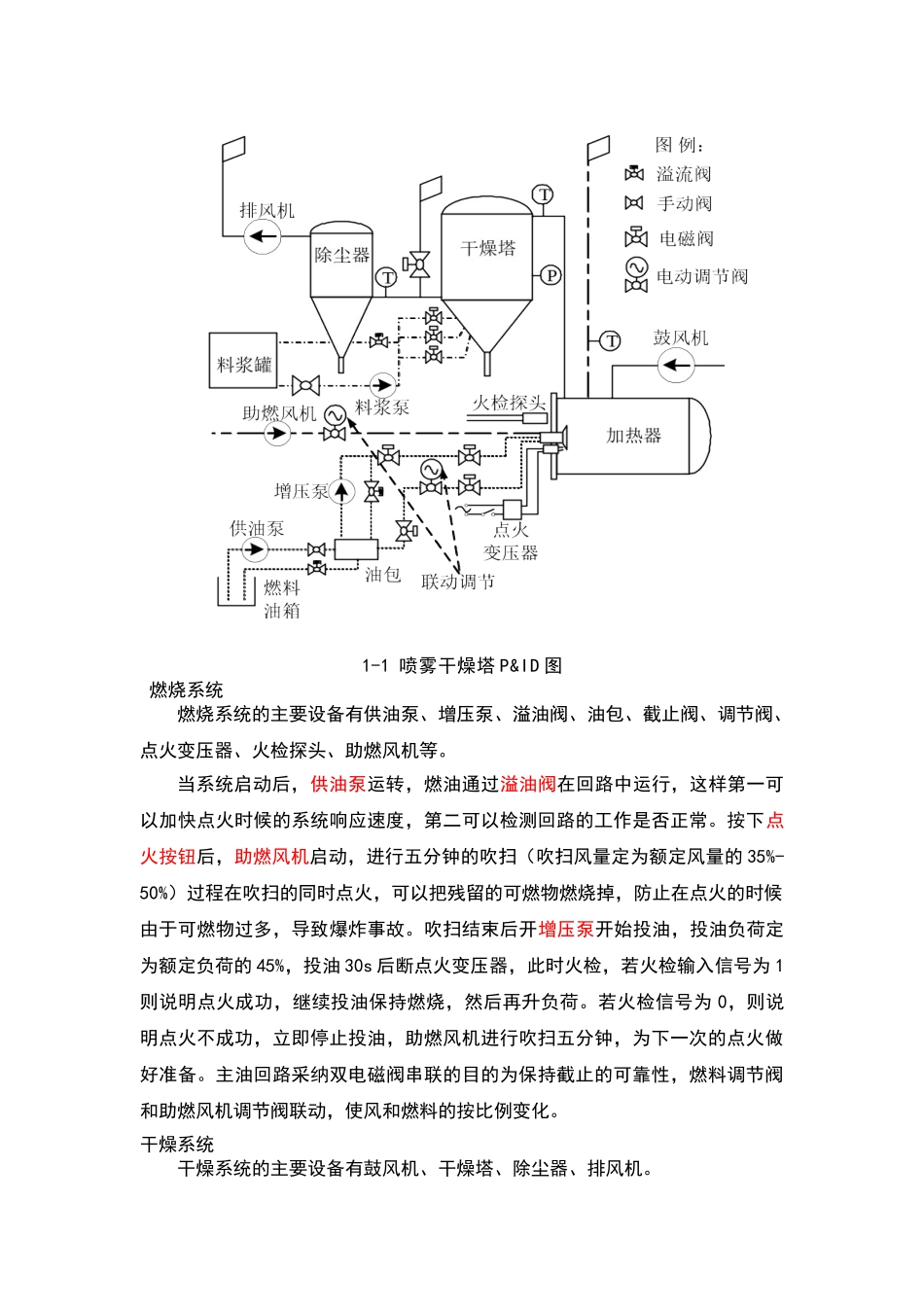

目录一、课程设计目的和任务..............................................1 设计目的.......................................................1二、控制对象喷雾干燥塔的分析........................................2喷雾干燥塔背景描述..............................................2 喷雾干燥塔工艺流程简介.........................................2 燃烧系统.......................................................3干燥系统........................................................3 投料系统.......................................................4除尘系统........................................................4三、 控制系统的硬件设计.............................................4 喷雾干燥塔控制功能描述.........................................4 控制网络拓扑图.................................................6 控制系统的 I/O 清单.............................................6 PLC 的选型报告..................................................7 PLC 的 I/O 端子接线图...........................................12四、 控制系统的软件设计............................................13软件说明书.....................................................14控制系统软件程序...............................................17五、控制系统流程图.................................................25 燃烧系统流程图................................................25 投料系统流程图................................................27 燃烧系统流程图................................................28 除尘系统流程图................................................29六、控制系统调试报告...............................................30系统准备阶段...................................................30点火启动过程...................................................30投料系统进入工作过程...........................................30除尘系统进入工作...............................................30手自切换系统...................................................30安全保护系统..................................................
