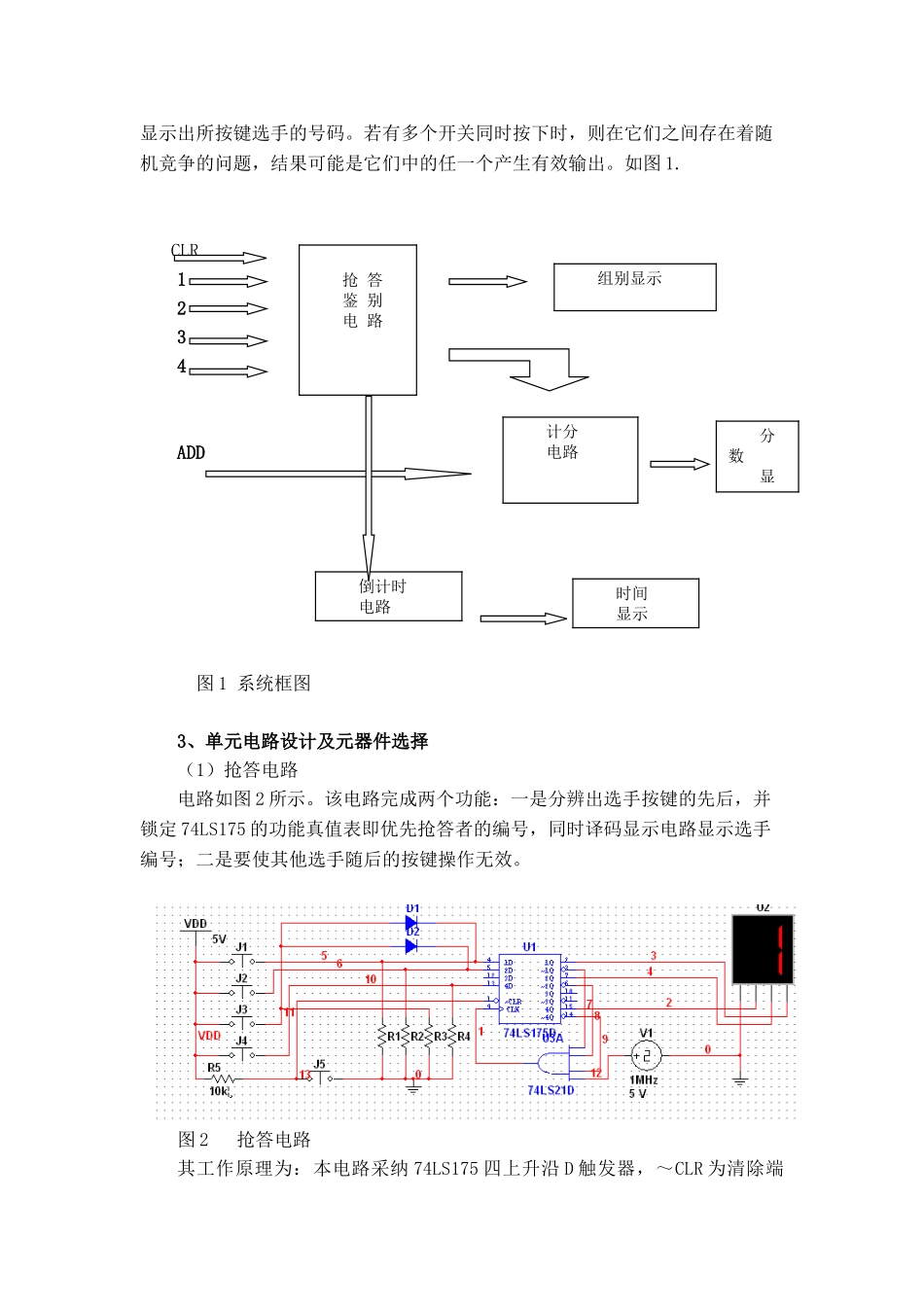

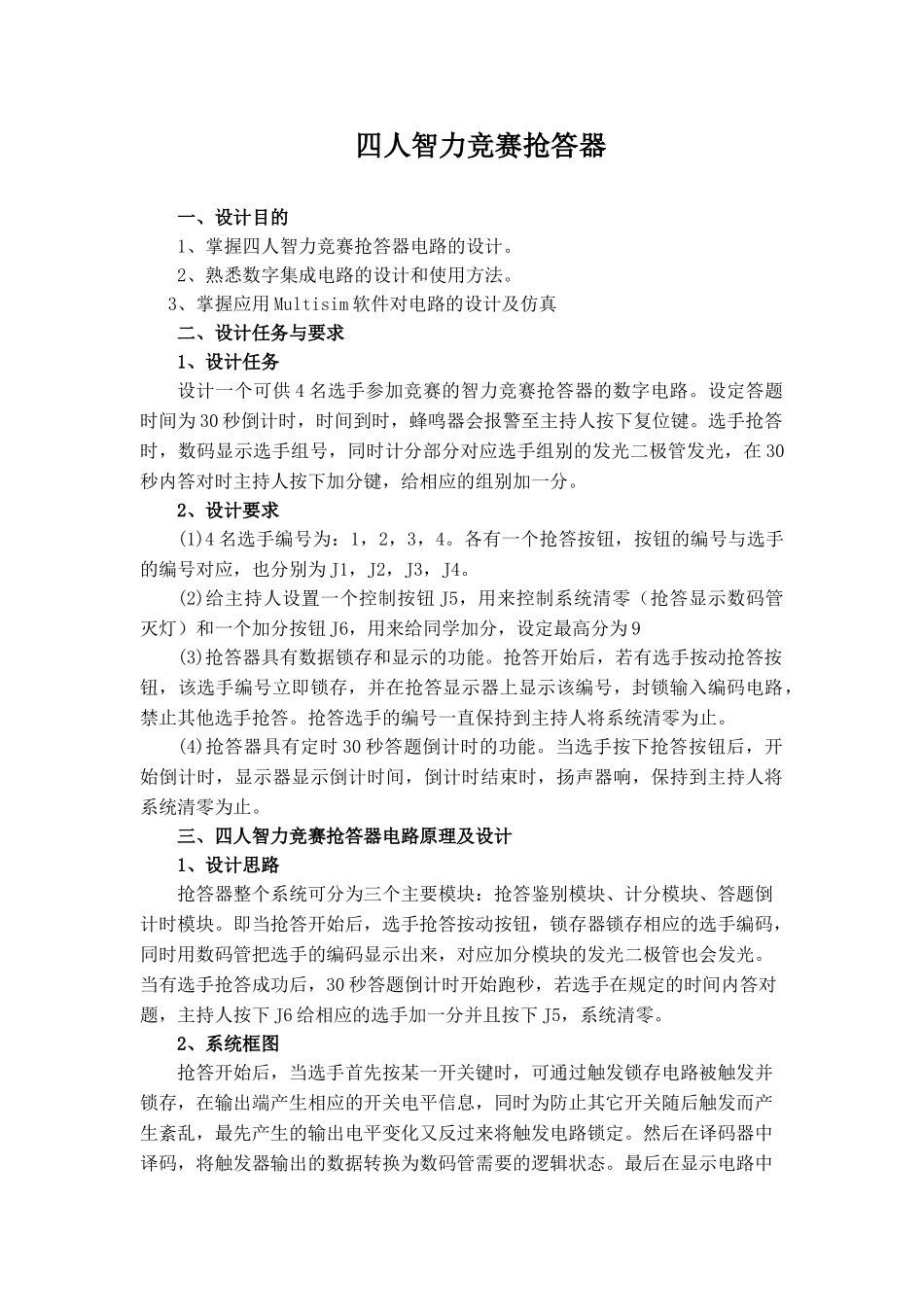

电子技术课程设计 智力竞赛抢答器 姓名：郑亚林班级：08 级电子一班学号：202500800461指导老师：李素梅四人智力竞赛抢答器一、设计目的1、掌握四人智力竞赛抢答器电路的设计。2、熟悉数字集成电路的设计和使用方法。3、掌握应用 Multisim 软件对电路的设计及仿真二、设计任务与要求1、设计任务设计一个可供 4 名选手参加竞赛的智力竞赛抢答器的数字电路。设定答题时间为 30 秒倒计时，时间到时，蜂鸣器会报警至主持人按下复位键。选手抢答时，数码显示选手组号，同时计分部分对应选手组别的发光二极管发光，在 30秒内答对时主持人按下加分键，给相应的组别加一分。2、设计要求(1)4 名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为 J1，J2，J3，J4。(2)给主持人设置一个控制按钮 J5，用来控制系统清零（抢答显示数码管灭灯）和一个加分按钮 J6，用来给同学加分，设定最高分为 9(3)抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。(4)抢答器具有定时 30 秒答题倒计时的功能。当选手按下抢答按钮后，开始倒计时，显示器显示倒计时间，倒计时结束时，扬声器响，保持到主持人将系统清零为止。三、四人智力竞赛抢答器电路原理及设计1、设计思路抢答器整个系统可分为三个主要模块：抢答鉴别模块、计分模块、答题倒计时模块。即当抢答开始后，选手抢答按动按钮，锁存器锁存相应的选手编码，同时用数码管把选手的编码显示出来，对应加分模块的发光二极管也会发光。当有选手抢答成功后，30 秒答题倒计时开始跑秒，若选手在规定的时间内答对题，主持人按下 J6 给相应的选手加一分并且按下 J5，系统清零。2、系统框图 抢答开始后，当选手首先按某一开关键时，可通过触发锁存电路被触发并锁存，在输出端产生相应的开关电平信息，同时为防止其它开关随后触发而产生紊乱，最先产生的输出电平变化又反过来将触发电路锁定。然后在译码器中译码，将触发器输出的数据转换为数码管需要的逻辑状态。最后在显示电路中显示出所按键选手的号码。若有多个开关同时按下时，则在它们之间存在着随机竞争的问题，结果可能是它们中的任一个产生有效输出。如图 1.CLR1234 ADD 图 1 系统框图 3、单元电路设计及元器件选择（1）抢答电路 电路如图 2 ...
