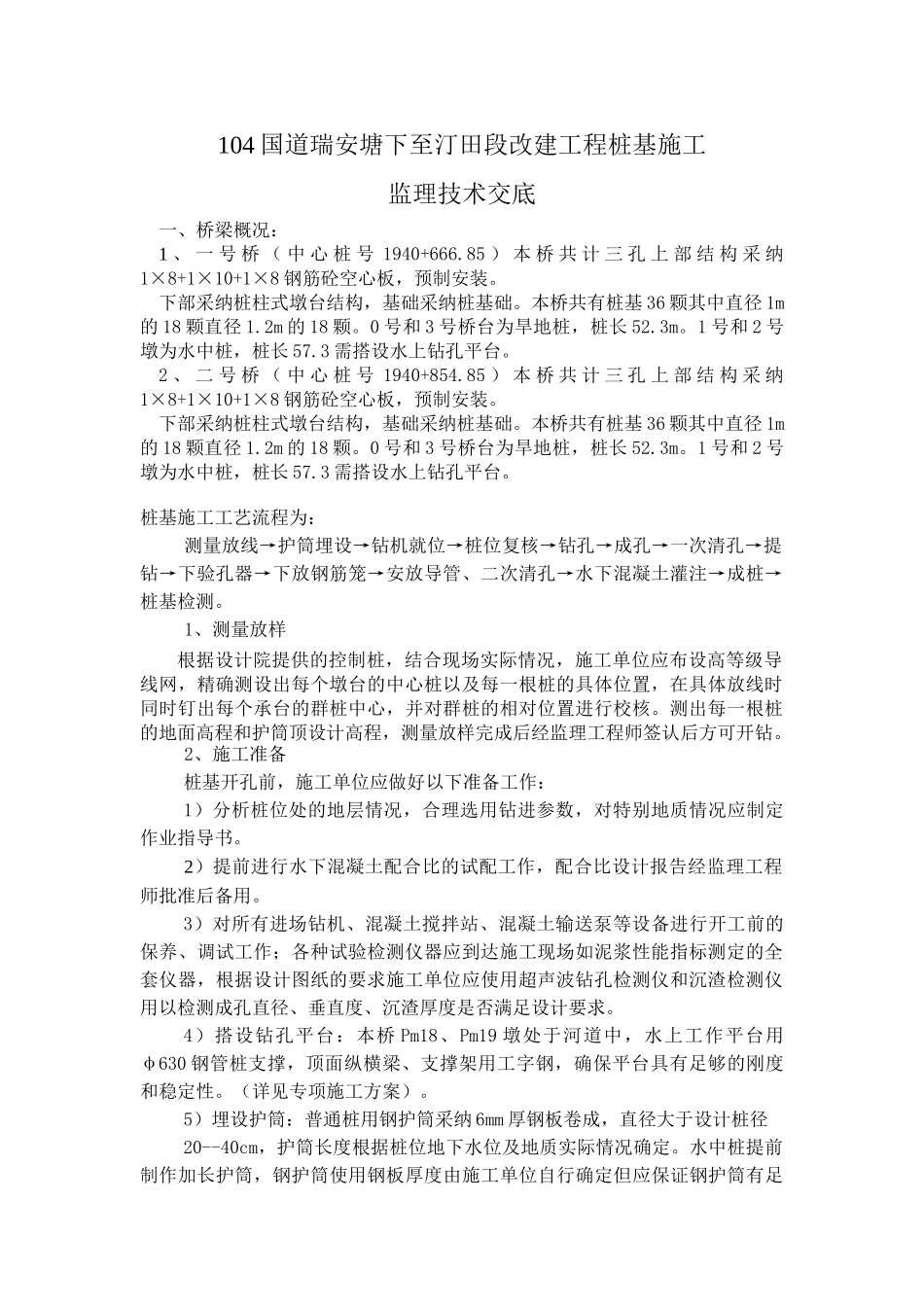

104 国道瑞安塘下至汀田段改建工程桩基施工监理技术交底一、桥梁概况：1 、 一 号 桥 （ 中 心 桩 号 1940+666.85 ） 本 桥 共 计 三 孔 上 部 结 构 采 纳1×8+1×10+1×8 钢筋砼空心板，预制安装。下部采纳桩柱式墩台结构，基础采纳桩基础。本桥共有桩基 36 颗其中直径 1m的 18 颗直径 1.2m 的 18 颗。0 号和 3 号桥台为旱地桩，桩长 52.3m。1 号和 2 号墩为水中桩，桩长 57.3 需搭设水上钻孔平台。2 、 二 号 桥 （ 中 心 桩 号 1940+854.85 ） 本 桥 共 计 三 孔 上 部 结 构 采 纳1×8+1×10+1×8 钢筋砼空心板，预制安装。下部采纳桩柱式墩台结构，基础采纳桩基础。本桥共有桩基 36 颗其中直径 1m的 18 颗直径 1.2m 的 18 颗。0 号和 3 号桥台为旱地桩，桩长 52.3m。1 号和 2 号墩为水中桩，桩长 57.3 需搭设水上钻孔平台。桩基施工工艺流程为：测量放线→护筒埋设→钻机就位→桩位复核→钻孔→成孔→一次清孔→提钻→下验孔器→下放钢筋笼→安放导管、二次清孔→水下混凝土灌注→成桩→桩基检测。1、测量放样根据设计院提供的控制桩，结合现场实际情况，施工单位应布设高等级导线网，精确测设出每个墩台的中心桩以及每一根桩的具体位置，在具体放线时同时钉出每个承台的群桩中心，并对群桩的相对位置进行校核。测出每一根桩的地面高程和护筒顶设计高程，测量放样完成后经监理工程师签认后方可开钻。2、施工准备桩基开孔前，施工单位应做好以下准备工作：1）分析桩位处的地层情况，合理选用钻进参数，对特别地质情况应制定作业指导书。2）提前进行水下混凝土配合比的试配工作，配合比设计报告经监理工程师批准后备用。3）对所有进场钻机、混凝土搅拌站、混凝土输送泵等设备进行开工前的保养、调试工作；各种试验检测仪器应到达施工现场如泥浆性能指标测定的全套仪器，根据设计图纸的要求施工单位应使用超声波钻孔检测仪和沉渣检测仪用以检测成孔直径、垂直度、沉渣厚度是否满足设计要求。4）搭设钻孔平台：本桥 Pm18、Pm19 墩处于河道中，水上工作平台用φ630 钢管桩支撑，顶面纵横梁、支撑架用工字钢，确保平台具有足够的刚度和稳定性。（详见专项施工方案）。5）埋设护筒：普通桩用钢护筒采纳 6mm 厚钢板卷成，直径大于设计桩径20--40cm，护筒长度根据桩位地下水位及地质实际情况确定。水中桩提前制作加长护筒，钢护筒使用钢板厚度由施工单位...
