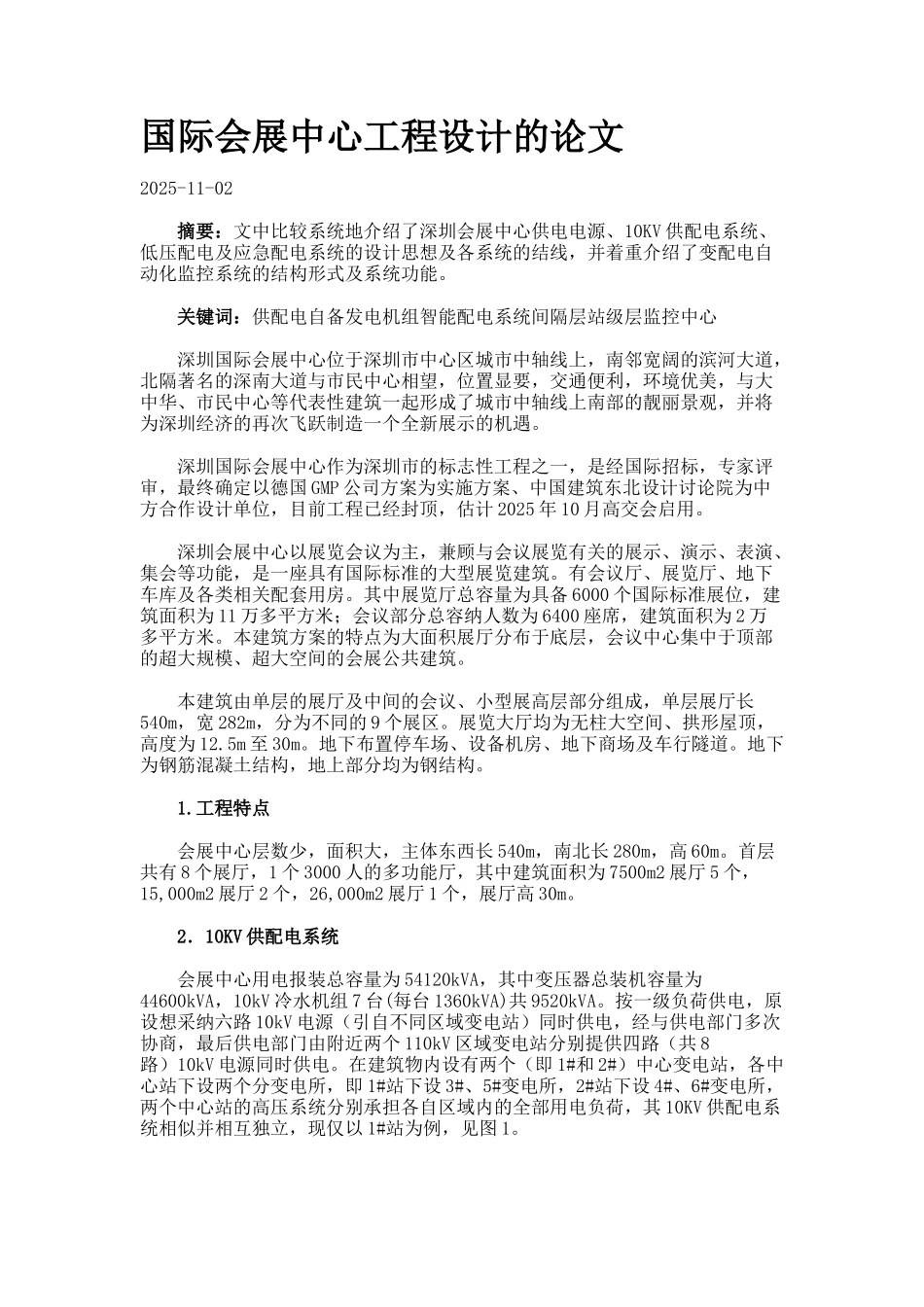

国际会展中心工程设计的论文2025-11-02 摘要：文中比较系统地介绍了深圳会展中心供电电源、10KV 供配电系统、低压配电及应急配电系统的设计思想及各系统的结线，并着重介绍了变配电自动化监控系统的结构形式及系统功能。 关键词：供配电自备发电机组智能配电系统间隔层站级层监控中心 深圳国际会展中心位于深圳市中心区城市中轴线上，南邻宽阔的滨河大道，北隔著名的深南大道与市民中心相望，位置显要，交通便利，环境优美，与大中华、市民中心等代表性建筑一起形成了城市中轴线上南部的靓丽景观，并将为深圳经济的再次飞跃制造一个全新展示的机遇。 深圳国际会展中心作为深圳市的标志性工程之一，是经国际招标，专家评审，最终确定以德国 GMP 公司方案为实施方案、中国建筑东北设计讨论院为中方合作设计单位，目前工程已经封顶，估计 2025 年 10 月高交会启用。 深圳会展中心以展览会议为主，兼顾与会议展览有关的展示、演示、表演、集会等功能，是一座具有国际标准的大型展览建筑。有会议厅、展览厅、地下车库及各类相关配套用房。其中展览厅总容量为具备 6000 个国际标准展位，建筑面积为 11 万多平方米；会议部分总容纳人数为 6400 座席，建筑面积为 2 万多平方米。本建筑方案的特点为大面积展厅分布于底层，会议中心集中于顶部的超大规模、超大空间的会展公共建筑。 本建筑由单层的展厅及中间的会议、小型展高层部分组成，单层展厅长540m，宽 282m，分为不同的 9 个展区。展览大厅均为无柱大空间、拱形屋顶，高度为 12.5m 至 30m。地下布置停车场、设备机房、地下商场及车行隧道。地下为钢筋混凝土结构，地上部分均为钢结构。 1.工程特点 会展中心层数少，面积大，主体东西长 540m，南北长 280m，高 60m。首层共有 8 个展厅，1 个 3000 人的多功能厅，其中建筑面积为 7500m2 展厅 5 个，15,000m2 展厅 2 个，26,000m2 展厅 1 个，展厅高 30m。 2．10KV 供配电系统 会展中心用电报装总容量为 54120kVA，其中变压器总装机容量为44600kVA，10kV 冷水机组 7 台(每台 1360kVA)共 9520kVA。按一级负荷供电，原设想采纳六路 10kV 电源（引自不同区域变电站）同时供电，经与供电部门多次协商，最后供电部门由附近两个 110kV 区域变电站分别提供四路（共 8路）10kV 电源同时供电。在建筑物内设有两个（即 1#和 2#）中心变电站，各中心站下设两个分变电所，即 1#站下设 3#、5#变电...
