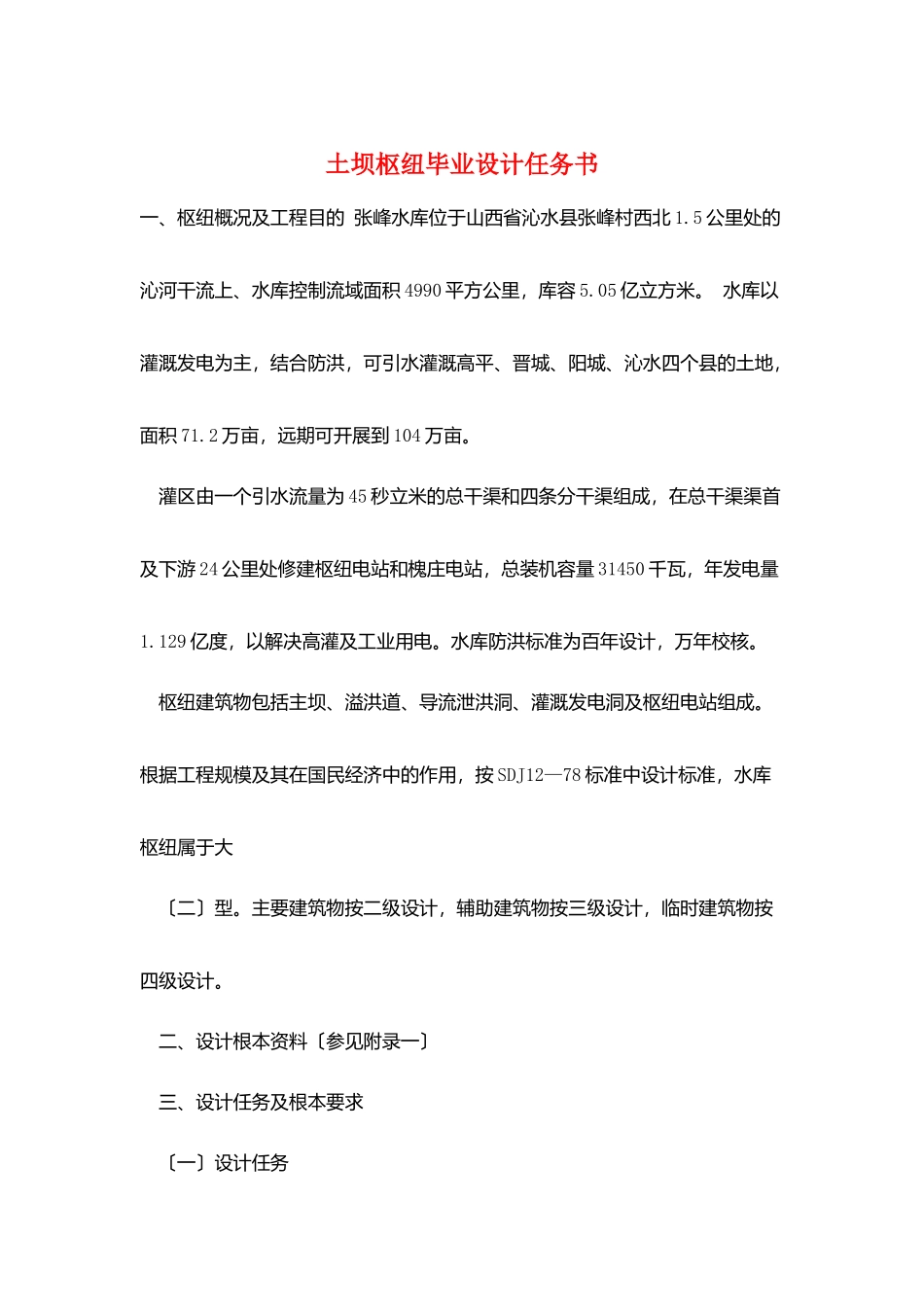

土坝枢纽毕业设计任务书一、枢纽概况及工程目的 张峰水库位于山西省沁水县张峰村西北 1.5 公里处的沁河干流上、水库控制流域面积 4990 平方公里，库容 5.05 亿立方米。 水库以灌溉发电为主，结合防洪，可引水灌溉高平、晋城、阳城、沁水四个县的土地，面积 71.2 万亩，远期可开展到 104 万亩。 灌区由一个引水流量为 45 秒立米的总干渠和四条分干渠组成，在总干渠渠首及下游 24 公里处修建枢纽电站和槐庄电站，总装机容量 31450 千瓦，年发电量1.129 亿度，以解决高灌及工业用电。水库防洪标准为百年设计，万年校核。 枢纽建筑物包括主坝、溢洪道、导流泄洪洞、灌溉发电洞及枢纽电站组成。根据工程规模及其在国民经济中的作用，按 SDJ12—78 标准中设计标准，水库枢纽属于大 〔二〕型。主要建筑物按二级设计，辅助建筑物按三级设计，临时建筑物按四级设计。 二、设计根本资料〔参见附录一〕 三、设计任务及根本要求 〔一〕设计任务 1、根据地形、地质、筑坝材料、水文气象、施工条件和枢纽建筑物的组成等因素进行坝轴线选择。 2、根据根本资料选择坝型。 3、根据枢纽建筑物的组成，进行枢纽布置方案的比拟，确定枢纽布置方案。绘制枢纽平面布置图及上、下游立视图。 4、坝工设计，包括：断面设计、渗透计算、稳定计算、沉陷量计算、裂缝校核、细部构造设计、根底处理、坝与两岸的连接。〔稳定计算局部，要求自己编程上机优化剖面尺寸〕 5、外文翻译 〔二〕设计要求 1、设计者必须发挥独立思考能力， 5、设计成果：设计说明书、计算书各一份；设计图 4—5 张。 四、时间安排 本设计共 13 周，学生应在规定时间内充分发挥独立工作能力，制造性地完成全部设计任务。附录一 张峰水库土坝枢纽设计原始资料 (一)地形、地质： (1)地形：见 1:2000 坝址地形图。 (2)库区工程地质条件。 库区两岸分水岭高程均在 820 米以上，基岩出露高程大局部在 800 米左右，主要为紫红色砂岩，间夹砾岩、粉砂岩和砂质页岩。 新奇基岩透水性不大。且未发现大的构造断裂。 水库蓄水条件是好的。 库区两岸高阶地土层可能发生塌岸。 但塌滑范围不大，不会涉及大坝平安。 沁河为山区性河流，两岸居民及耕地分散，除库水位以下有一定淹没外，浸没问题不大，库区亦未发现重要矿产。 (3)坝址区工程地质条件 张峰水库坝址区沁河呈一弯度很大的“S〞形，坝段位于“S〞形的中、上段。坝段右岸为侵蚀岸，岸坡较陡，基岩出...
