土的天然稠度作业指导书

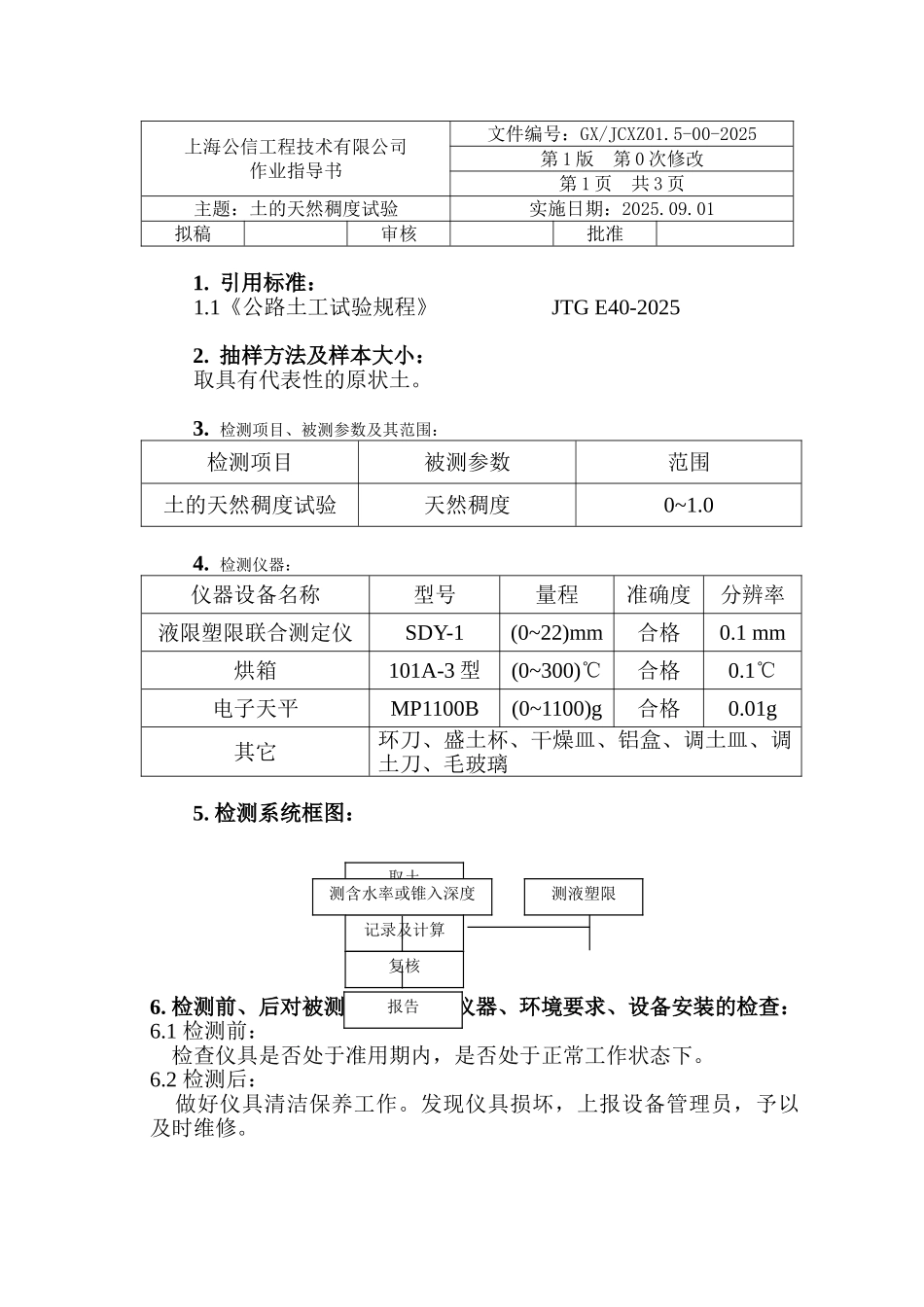

上海公信工程技术有限公司作业指导书文件编号：GX/JCXZ01.5-00-2025第 1 版 第 0 次修改第 1 页 共 3 页主题：土的天然稠度试验实施日期：2025.09.01拟稿审核批准1. 引用标准：1.1《公路土工试验规程》 JTG E40-20252. 抽样方法及样本大小：取具有代表性的原状土。3. 检测项目、被测参数及其范围：检测项目被测参数范围土的天然稠度试验天然稠度0~1.04. 检测仪器：仪器设备名称型号量程准确度分辨率液限塑限联合测定仪SDY-1(0~22)mm合格0.1 mm烘箱101A-3 型(0~300)℃合格0.1℃电子天平MP1100B(0~1100)g合格0.01g其它环刀、盛土杯、干燥皿、铝盒、调土皿、调土刀、毛玻璃5. 检测系统框图：6. 检测前、后对被测样品、检测仪器、环境要求、设备安装的检查：6.1 检测前： 检查仪具是否处于准用期内，是否处于正常工作状态下。6.2 检测后： 做好仪具清洁保养工作。发现仪具损坏，上报设备管理员，予以及时维修。测液塑限取土测含水率或锥入深度记录及计算复核报告7. 检测步骤：7.1 直接法：按含水率试验中的烘干法的试验步骤测定原状土的天然含水率（详见《土工（含水率）试验作业指导书》）。7.2 间接法：7.2.1 切削具有天然含水率、土质均匀的试件 1 块，其长度、宽度（或直径）不小于 5cm，厚度不小于 3cm。整平上下面。对于软黏土，若能用环刀切入土体时，将切入环刀后的土体整平上下面。7.2.2 将制备好的试样按液限塑限联合测定法测定其液限和塑限。按《液塑限联合测定法作业指导书》中 7.1.2 条的步骤测定其锥入深度。7.2.3 改变锥尖在试件表面的位置 3～5 处（锥尖之间的距离不小于 1cm），测定其锥入深度。8. 结果计算及数据处理：8.1 直接法：由联合测定已知土的液限和塑性指数 Ip；由含水率试验，已知土的天然含水率。将这些数据代入下式，即可计算该土的天然稠度： （1）8.2 间接法：8.2.1 土体的含水率和锥入深度 h 为曲线关系，用下式表示： （2）或 （3）式中：在联合测定法中、、hP、IP均为已知，测得锥入深度 h 后由公式（3）或由该式绘制的诺谟图，即可求得稠度。8.2.2 由测得的多个锥入深度中占多数的值，或对允许误差范围内的数值求其平均值，作为计算锥入深度。根据联合测定时该土样的塑限入土深度 hP由诺谟图查得相应的稠度值9. 在检测过程中发生异常现象时的处理办法：9.1 被测件损坏或被测件工作异常：取样重做。9.2 首次测量超差，分析原因，取样重做。9.3 检测结果...
