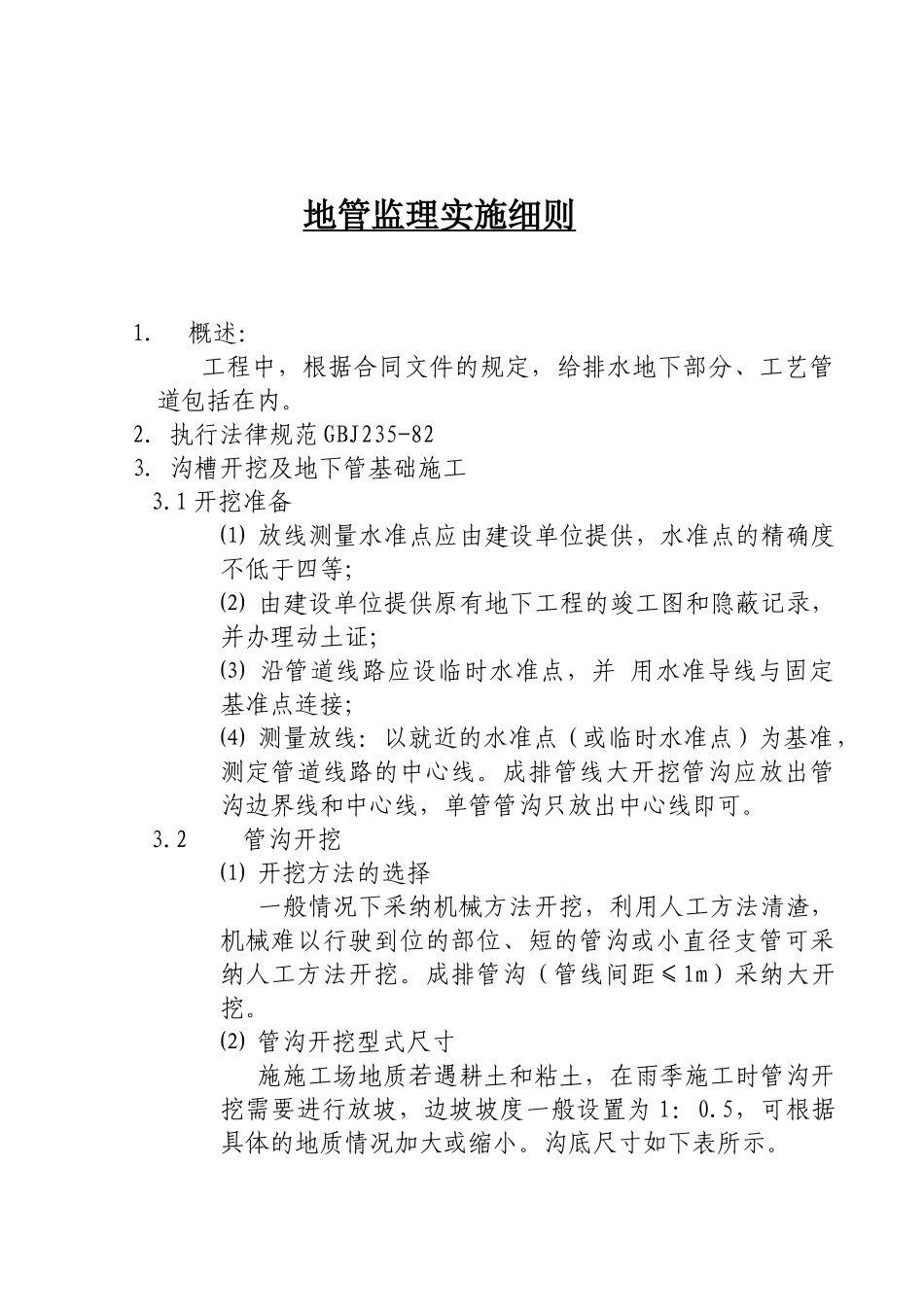

地管监理实施细则1． 概述：工程中，根据合同文件的规定，给排水地下部分、工艺管道包括在内。2．执行法律规范 GBJ235-823．沟槽开挖及地下管基础施工3.1 开挖准备⑴ 放线测量水准点应由建设单位提供，水准点的精确度不低于四等；⑵ 由建设单位提供原有地下工程的竣工图和隐蔽记录，并办理动土证；⑶ 沿管道线路应设临时水准点，并 用水准导线与固定基准点连接；⑷ 测量放线：以就近的水准点（或临时水准点）为基准，测定管道线路的中心线。成排管线大开挖管沟应放出管沟边界线和中心线，单管管沟只放出中心线即可。3.2管沟开挖⑴ 开挖方法的选择一般情况下采纳机械方法开挖，利用人工方法清渣，机械难以行驶到位的部位、短的管沟或小直径支管可采纳人工方法开挖。成排管沟（管线间距≤1m）采纳大开挖。⑵ 管沟开挖型式尺寸施施工场地质若遇耕土和粘土，在雨季施工时管沟开挖需要进行放坡，边坡坡度一般设置为 1：0.5，可根据具体的地质情况加大或缩小。沟底尺寸如下表所示。管沟沟底宽度管道公称直径 DN（mm）沟底宽度 W（m）W1（沟深 H≤1.5m）W2（沟深 H＞1.5m）20～800.6W1＋0.2(H-1.5)100～2000.73000.8⑶ 开挖要求① 开挖出的土石方应及时运出，运至甲方指定的弃土点或堆土点，经甲方许可将好土就地堆放时需距管沟边缘 0.5m 以外，且堆置高度不超过 1.5m；② 管沟与建、构筑物或管线、道路等距离较近时，应实行有效的支护措施，防止建、构筑物或管线、道路等出现下沉或变形；③ 发生降雨时，采纳潜水泵及时排除沟内积水或降低水位，不应使沟内长时间积水；④ 开挖时遇到与地质勘察资料不符或隐蔽记录不符的情况，应及时与监理单位取得联系，与有关单位共同协商处理；⑤ 当地下工程情况不明时，应实行可靠的安全保护措施，不得使原有工程受到损害；⑥ 机械挖土时，沟底应留出厚度 150～300mm 的土层人工清理至设计标高。 3.3管道基础铺设处理管道基础按设计要求进行铺设，一般情况下：① 沟底地质为岩石、半岩石或砾石时，在沟底铺设厚度为 150～200mm 的中砂找平作为管道的基础；② 沟底为原有耕土、粘土或新回填的土方时，将土层分层夯实；4、管道防腐埋地给排水管道防腐要求较地上管道更为严格，防腐工艺按设计要求。一般情况下，埋地钢管的防腐采纳环氧煤沥青或沥青漆特加强级防腐，埋地铸铁管进行热沥青防腐（底漆涂冷底子油）。防腐施工要求：① 钢管除锈后应立即进行涂敷，管端应留 150mm 长度不涂...
