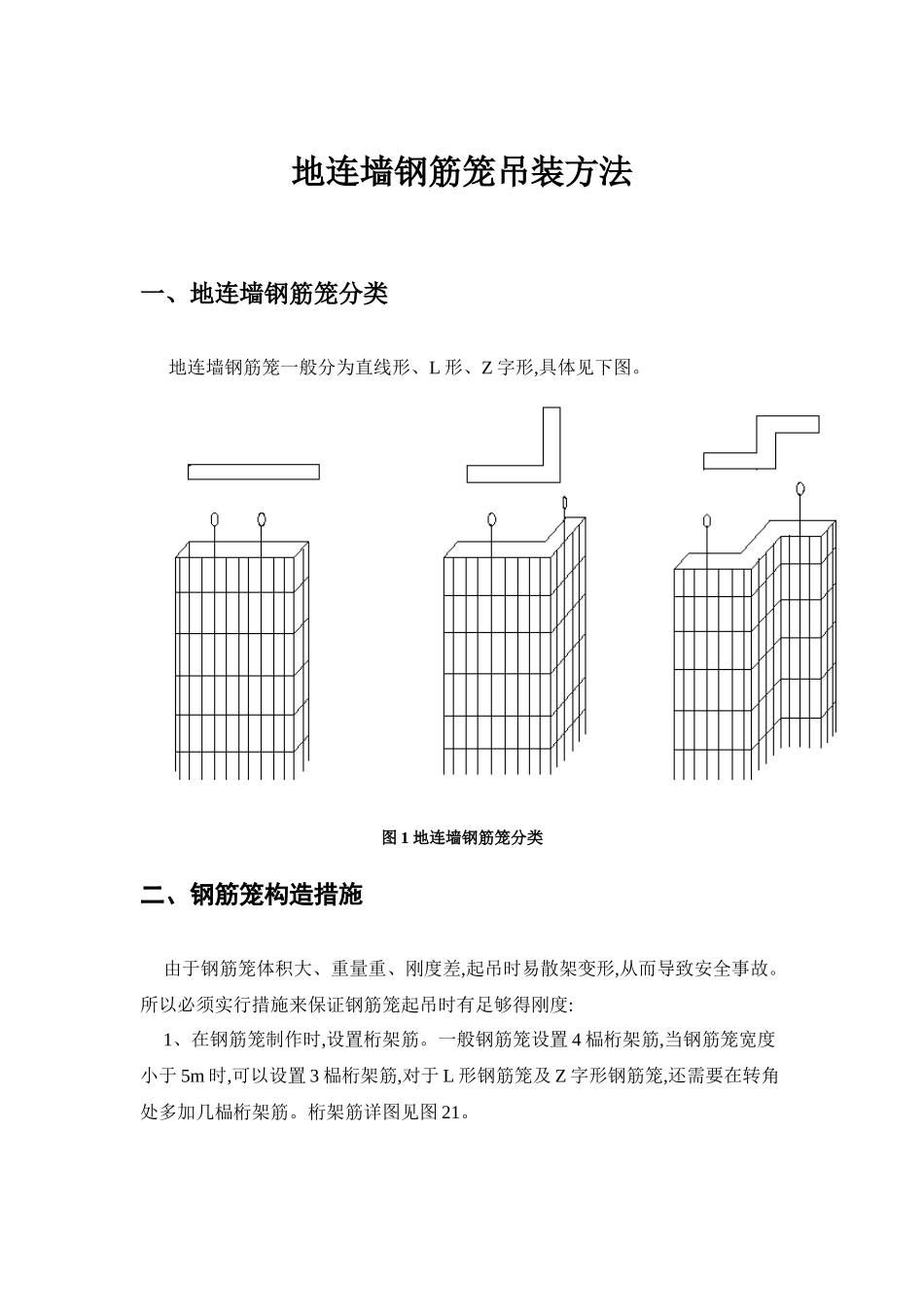

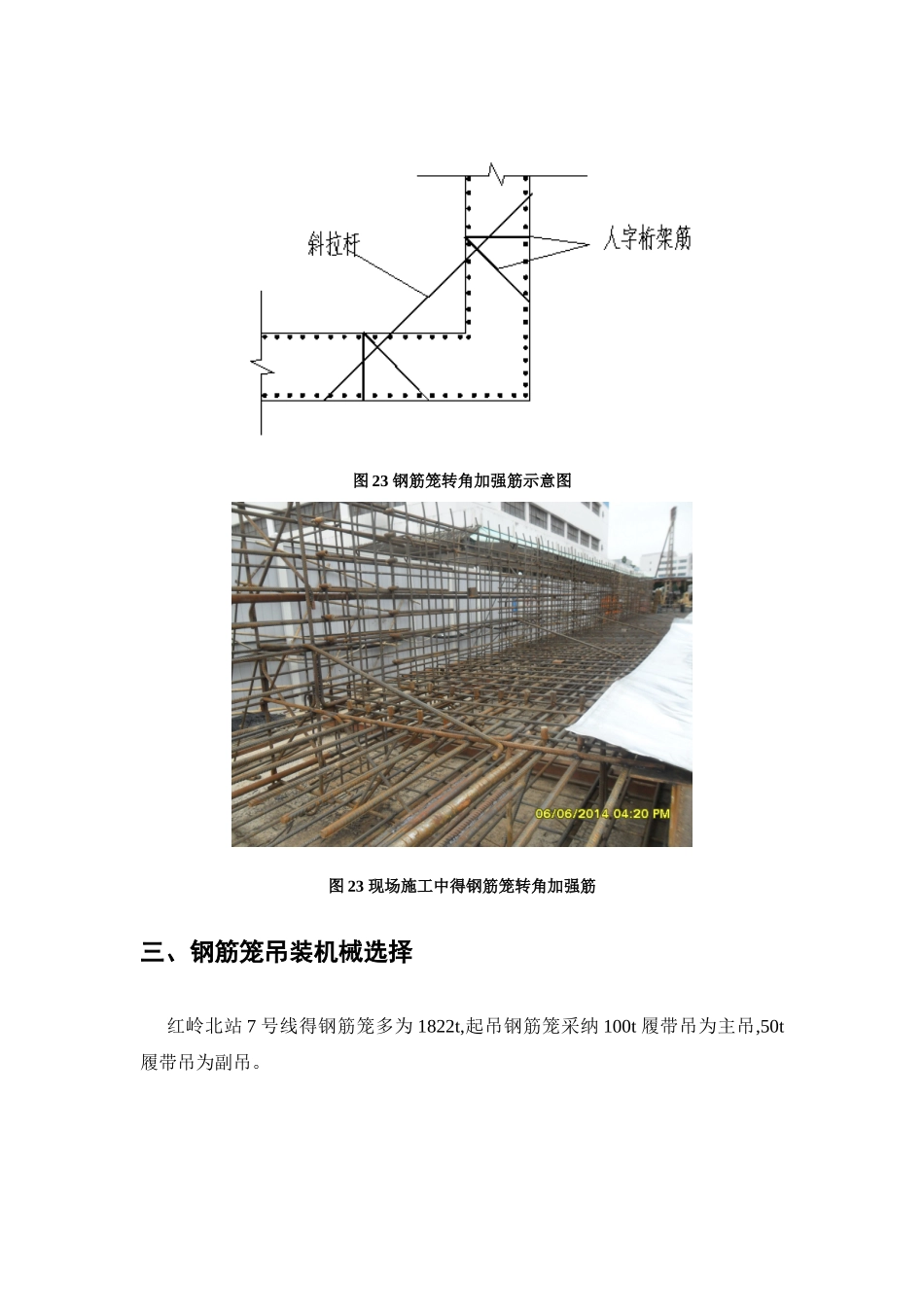

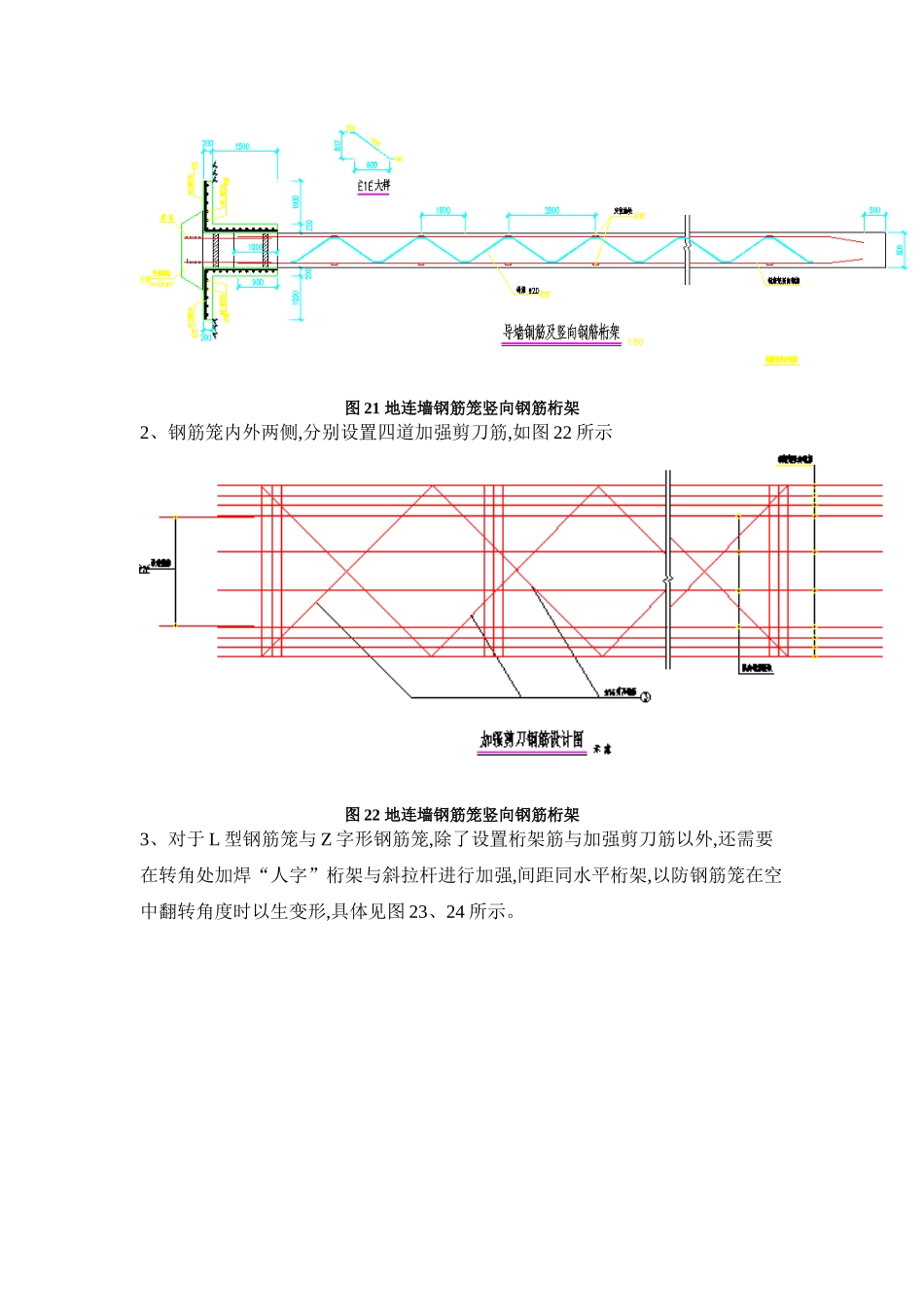

地连墙钢筋笼吊装方法一、地连墙钢筋笼分类 地连墙钢筋笼一般分为直线形、L 形、Z 字形,具体见下图。图 1 地连墙钢筋笼分类二、钢筋笼构造措施 由于钢筋笼体积大、重量重、刚度差,起吊时易散架变形,从而导致安全事故。所以必须实行措施来保证钢筋笼起吊时有足够得刚度: 1、在钢筋笼制作时,设置桁架筋。一般钢筋笼设置 4 榀桁架筋,当钢筋笼宽度小于 5m 时,可以设置 3 榀桁架筋,对于 L 形钢筋笼及 Z 字形钢筋笼,还需要在转角处多加几榀桁架筋。桁架筋详图见图 21。图 21 地连墙钢筋笼竖向钢筋桁架2、钢筋笼内外两侧,分别设置四道加强剪刀筋,如图 22 所示图 22 地连墙钢筋笼竖向钢筋桁架3、对于 L 型钢筋笼与 Z 字形钢筋笼,除了设置桁架筋与加强剪刀筋以外,还需要在转角处加焊“人字”桁架与斜拉杆进行加强,间距同水平桁架,以防钢筋笼在空中翻转角度时以生变形,具体见图 23、24 所示。图 23 钢筋笼转角加强筋示意图图 23 现场施工中得钢筋笼转角加强筋三、钢筋笼吊装机械选择 红岭北站 7 号线得钢筋笼多为 1822t,起吊钢筋笼采纳 100t 履带吊为主吊,50t履带吊为副吊。四、钢筋笼吊装措施 1、起吊钢筋笼时,先用主吊与副吊双机抬吊,将钢筋笼水平吊离地面 30cm 左右,停机检查吊点得可靠性及钢筋笼得平衡情况,确认正常后开始缓慢升主、副吊,升到一定高度后,主吊继续升同时缓慢放副吊,将钢筋笼凌空吊直; 2、主吊在吊运钢筋笼过程中必须使钢筋笼呈竖直悬吊状态。 3、对于 L 形钢筋笼与 Z 字形钢筋笼,必须在转角处加焊斜拉筋与人字桁架筋,具体见第二章钢筋笼构造措施。对于 L 形钢筋笼与 Z 字形钢筋笼,吊装时应该缓慢提升主吊,时刻关注钢筋笼,防止钢筋笼在吊装过程中旋转失稳。 4、吊装过程中必须有安全员全程旁站。4、1 直线形钢筋笼 直线形钢筋笼一般设置 8 个吊点,钢筋笼内外两侧各 4 个吊点,其中上部四个吊点供主吊使用,下部四个吊点供副吊使用,具体吊点设置及起吊方式如图 1 所示。图 41 直线形钢筋笼吊点设置及起吊方式现场直线形钢筋笼吊装如图 42,43 所示图 42 现场直线形钢筋笼起吊图 43 现场直线形钢筋笼吊装 4、2 L 形钢筋笼 L 形钢筋笼一般设置 10 个吊点,钢筋笼外两侧 8 个吊点,内侧两个吊点,其中上部四个吊点供主吊使用,下部四个吊点供副吊使用,具体吊点设置及起吊方式如图44 所示。图 44 L 形钢筋笼吊点设置及起吊方式现场 L 形钢筋笼吊装如图 45 所...
