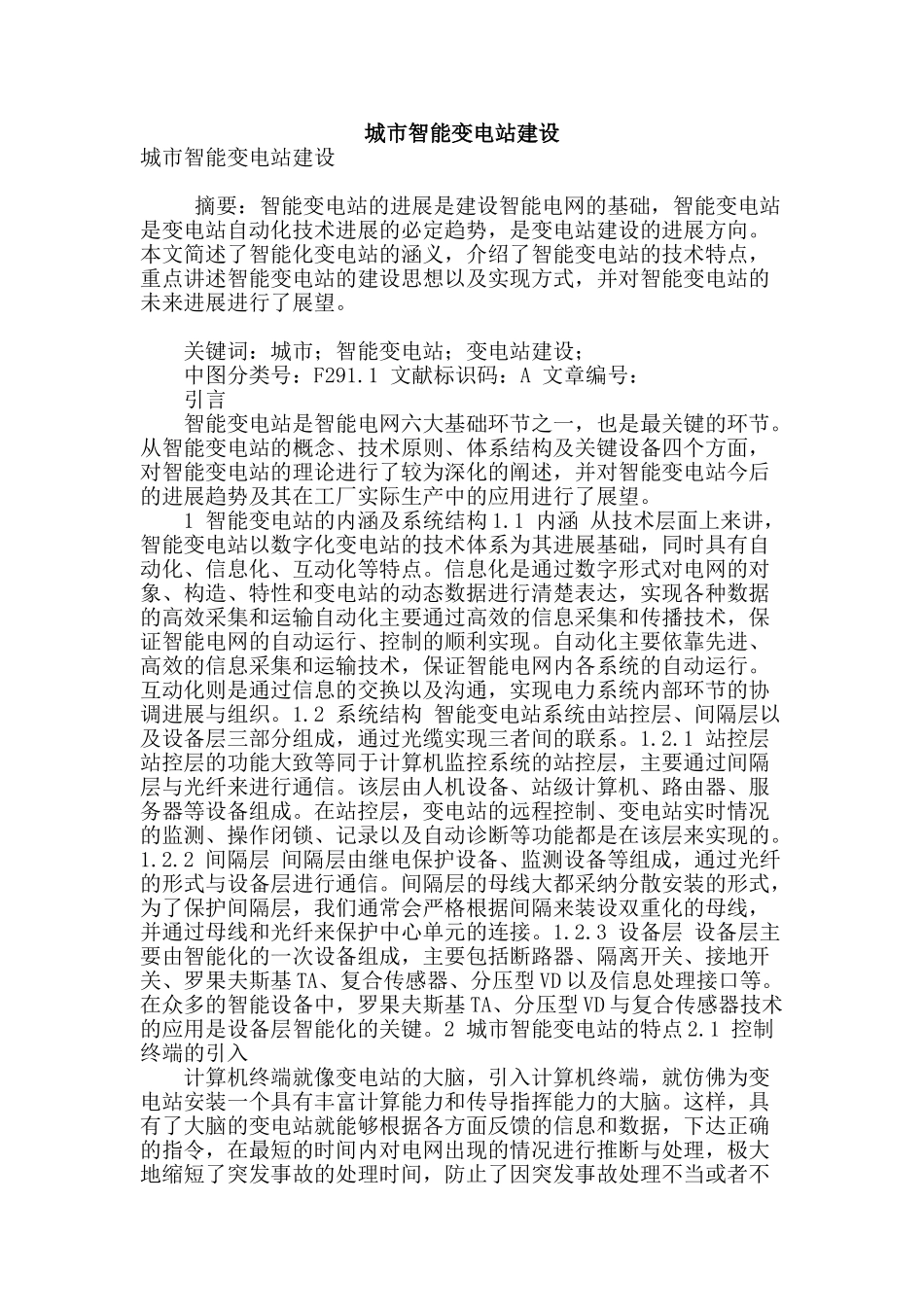

城市智能变电站建设

城市智能变电站建设城市智能变电站建设 摘要：智能变电站的进展是建设智能电网的基础，智能变电站是变电站自动化技术进展的必定趋势，是变电站建设的进展方向。本文简述了智能化变电站的涵义，介绍了智能变电站的技术特点，重点讲述智能变电站的建设思想以及实现方式，并对智能变电站的未来进展进行了展望。 关键词：城市；智能变电站；变电站建设； 中图分类号：F291.1 文献标识码：A 文章编号： 引言 智能变电站是智能电网六大基础环节之一，也是最关键的环节。从智能变电站的概念、技术原则、体系结构及关键设备四个方面，对智能变电站的理论进行了较为深化的阐述，并对智能变电站今后的进展趋势及其在工厂实际生产中的应用进行了展望。 1 智能变电站的内涵及系统结构 1.1 内涵 从技术层面上来讲，智能变电站以数字化变电站的技术体系为其进展基础，同时具有自动化、信息化、互动化等特点。信息化是通过数字形式对电网的对象、构造、特性和变电站的动态数据进行清楚表达，实现各种数据的高效采集和运输自动化主要通过高效的信息采集和传播技术，保证智能电网的自动运行、控制的顺利实现。自动化主要依靠先进、高效的信息采集和运输技术，保证智能电网内各系统的自动运行。互动化则是通过信息的交换以及沟通，实现电力系统内部环节的协调进展与组织。1.2 系统结构 智能变电站系统由站控层、间隔层以及设备层三部分组成，通过光缆实现三者间的联系。1.2.1 站控层 站控层的功能大致等同于计算机监控系统的站控层，主要通过间隔层与光纤来进行通信。该层由人机设备、站级计算机、路由器、服务器等设备组成。在站控层，变电站的远程控制、变电站实时情况的监测、操作闭锁、记录以及自动诊断等功能都是在该层来实现的。1.2.2 间隔层 间隔层由继电保护设备、监测设备等组成，通过光纤的形式与设备层进行通信。间隔层的母线大都采纳分散安装的形式，为了保护间隔层，我们通常会严格根据间隔来装设双重化的母线，并通过母线和光纤来保护中心单元的连接。1.2.3 设备层 设备层主要由智能化的一次设备组成，主要包括断路器、隔离开关、接地开关、罗果夫斯基 TA、复合传感器、分压型 VD 以及信息处理接口等。在众多的智能设备中，罗果夫斯基 TA、分压型 VD 与复合传感器技术的应用是设备层智能化的关键。2 城市智能变电站的特点 2.1 控制终端的引入 计算机终端就像变电站的大脑，引入计算机终端，就仿佛为变电站安装一个具有丰...
