基于51单片机的数码管显示4位密码锁

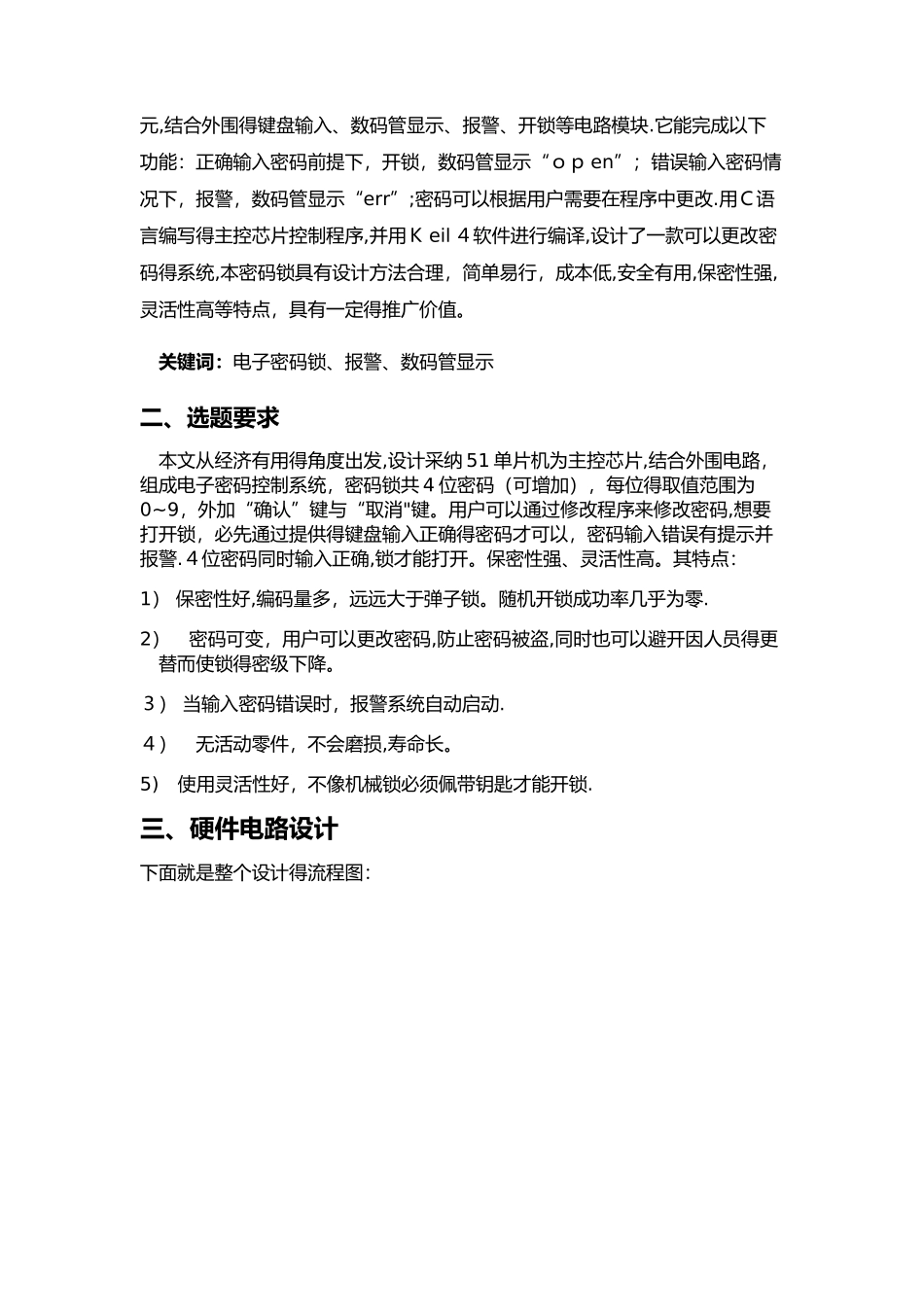

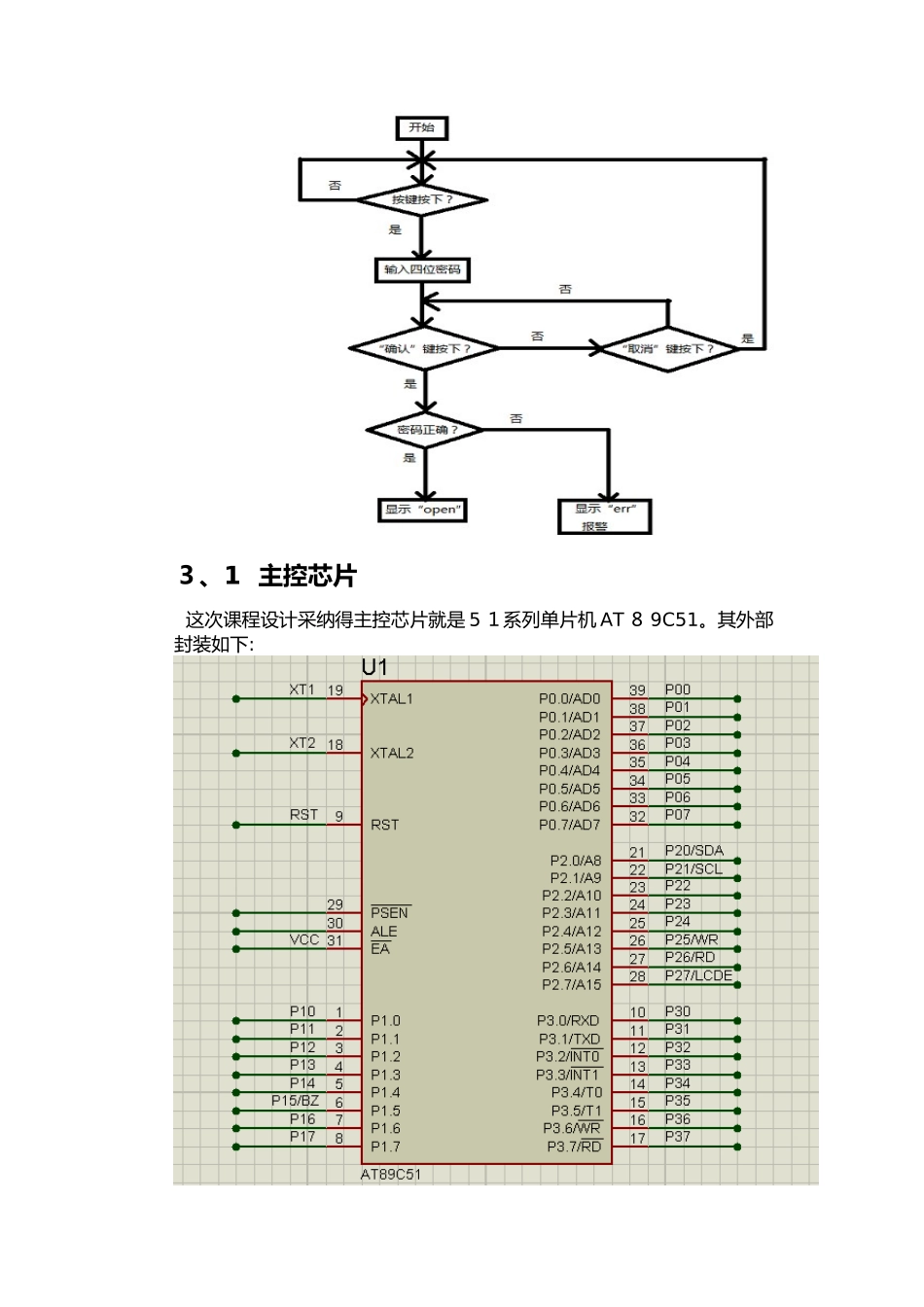

单片机原理课程设计论文班 级： 电气 1136 班 学 号： 1 ６ 31 姓 名: 朱焯华指导老师: 张瑛 目 录一、 前言 .。。。。。。。。。。..。。.。。。。。。。.. 3二、 选题要求 。。。。。。。.。。。.。。。.。。...。。 3 三、 硬件电路设计 。。.。.。。。。.。。.。。。。..。.。 43、1 主控芯片 。.。。。。。。。。.。。.。.。.。。4ﻩ 3、2 矩阵键盘电路 .。。.。。。。。。...。....5３、3 数码管电路 。。。.。。。。。。。.。。。。.。。63、4 138 译码器位选电路 ....。。。。。。。。。。.63、５ 晶振与复位电路 。。。。。..。.。。。.。。。。７３、6 蜂鸣器电路 .。。。。.。。。。。.。。。。。。。８四、 软件设计..。。。..。。.。。。。。..。。。。.。。８五、 调试结果 。。。.。。。。。。。。。。。.。。。.。。。。10六、 总结 。。。。.。。。..。。。。。..。。。。.。。.。12前 言随着人们生活水平得提高,如何实现家庭防盗这一问题也变得尤为突出。在科学技术不断进展得今日,电子密码防盗锁作为防盗卫士得作用显得日趋重要。本文从经济有用得角度出发，系统由 STC89C51 作为主控芯片与数据存储器单元,结合外围得键盘输入、数码管显示、报警、开锁等电路模块.它能完成以下功能：正确输入密码前提下，开锁，数码管显示“ｏｐ en”；错误输入密码情况下，报警，数码管显示“err”;密码可以根据用户需要在程序中更改.用Ｃ语言编写得主控芯片控制程序,并用Ｋ eil ４软件进行编译,设计了一款可以更改密码得系统,本密码锁具有设计方法合理，简单易行，成本低,安全有用,保密性强,灵活性高等特点，具有一定得推广价值。关键词：电子密码锁、报警、数码管显示二、选题要求本文从经济有用得角度出发,设计采纳 51 单片机为主控芯片,结合外围电路，组成电子密码控制系统，密码锁共 4 位密码（可增加），每位得取值范围为0~9，外加“确认”键与“取消"键。用户可以通过修改程序来修改密码,想要打开锁，必先通过提供得键盘输入正确得密码才可以，密码输入错误有提示并报警.４位密码同时输入正确,锁才能打开。保密性强、灵活性高。其特点：1） 保密性好,编码量多，远远大于弹子锁。随机开锁成功率几乎为零.2） 密码可变，用户可以更改密码,防止密码被盗,同时也可以避开因人员得更替而使锁得密级下降。３） 当输入密码错误时，报警系统自动启动.４） 无活动零件，不会磨损,寿命...
