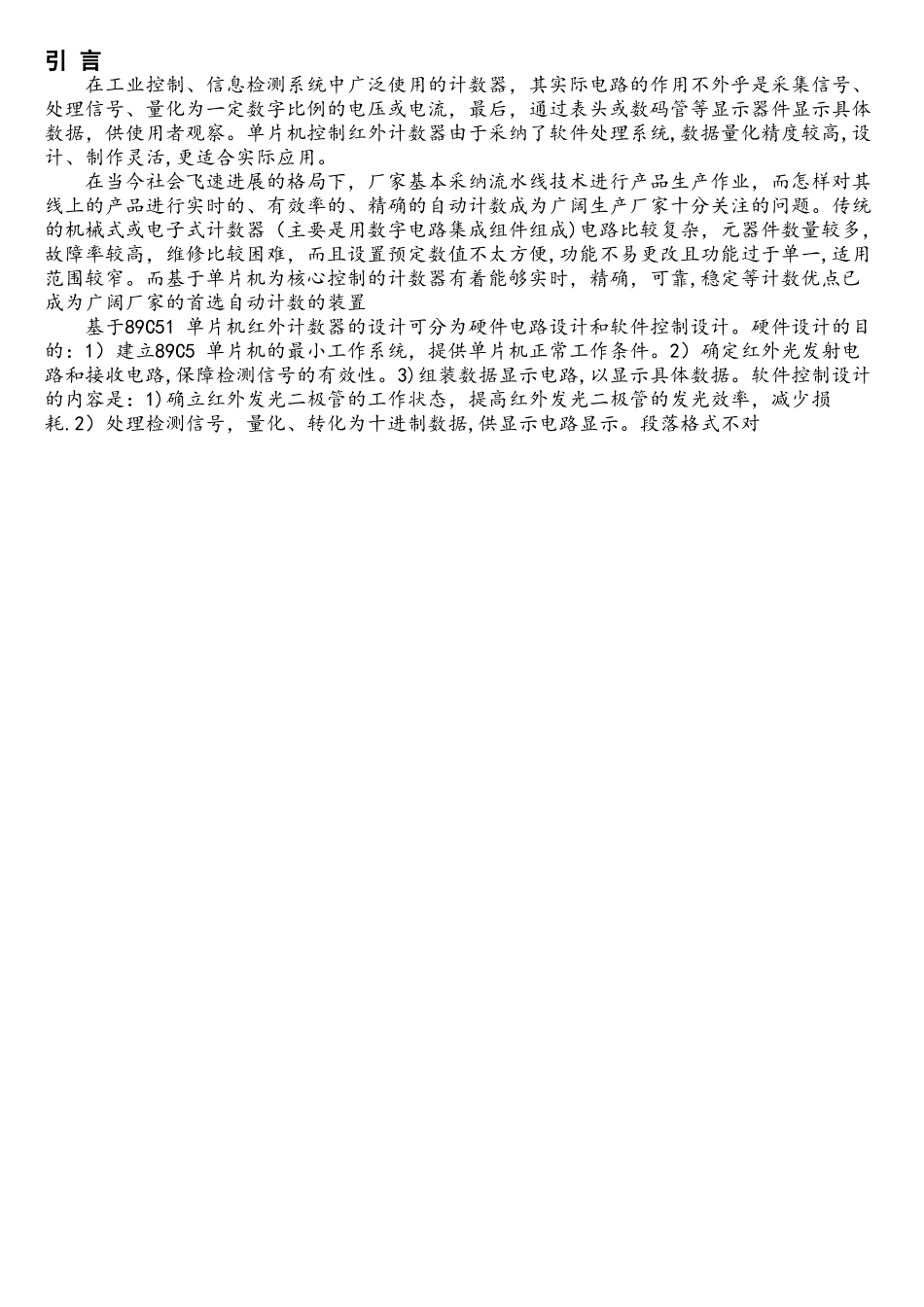

引 言在工业控制、信息检测系统中广泛使用的计数器，其实际电路的作用不外乎是采集信号、处理信号、量化为一定数字比例的电压或电流，最后，通过表头或数码管等显示器件显示具体数据，供使用者观察。单片机控制红外计数器由于采纳了软件处理系统,数据量化精度较高,设计、制作灵活,更适合实际应用。在当今社会飞速进展的格局下，厂家基本采纳流水线技术进行产品生产作业，而怎样对其线上的产品进行实时的、有效率的、精确的自动计数成为广阔生产厂家十分关注的问题。传统的机械式或电子式计数器（主要是用数字电路集成组件组成)电路比较复杂，元器件数量较多，故障率较高，维修比较困难，而且设置预定数值不太方便,功能不易更改且功能过于单一,适用范围较窄。而基于单片机为核心控制的计数器有着能够实时，精确，可靠,稳定等计数优点已成为广阔厂家的首选自动计数的装置基于89C51 单片机红外计数器的设计可分为硬件电路设计和软件控制设计。硬件设计的目的：1）建立89C5 单片机的最小工作系统，提供单片机正常工作条件。2）确定红外光发射电路和接收电路,保障检测信号的有效性。3)组装数据显示电路,以显示具体数据。软件控制设计的内容是：1)确立红外发光二极管的工作状态，提高红外发光二极管的发光效率，减少损耗.2）处理检测信号，量化、转化为十进制数据,供显示电路显示。段落格式不对1 设计目的本设计主要任务是以单片机为主控芯片来进行软件控制,能正常进行数据计数.基于单片机构成的产品自动计数器讨论的主要内容包括：假如构成检测电路、MCS-51 单片机用何种方式对外部计数脉冲进行计数显示控制、LED 显示驱动模块的选择、MCS-51 单片机的扩展。在这个设计中主要需要解决的问题便是如何提高 MCS-51 单片机的抗干扰能力以及稳定性.主要技术指标：(1)显示并能计数；（2）具有报警功能；（3）具有较强的抗干扰性。2 系统总体方案设计2.1 系统硬件框图图 1 红外检测计数硬件框图原理：电路的指导思想是利用红外发光管发射红外线,红外接收管接收此红外线，并将其放大、整流形成高电平信号。当有人或物挡住红外光时，接收管没有接收到红外信号，放大器将输出低电平。这个便是外部计数脉冲信号。这个计数脉冲信号送入 AT89C51 单片机中进行计数控制，在经过扩展、显示驱动完成最后的显示过程.2.2 主控芯片简介2。2。1 单片机的进展及趋势在计算机应用控制领域上，如工业控制、汽车、家电等很多控制场合，对控制系统的要求都比较苛...
