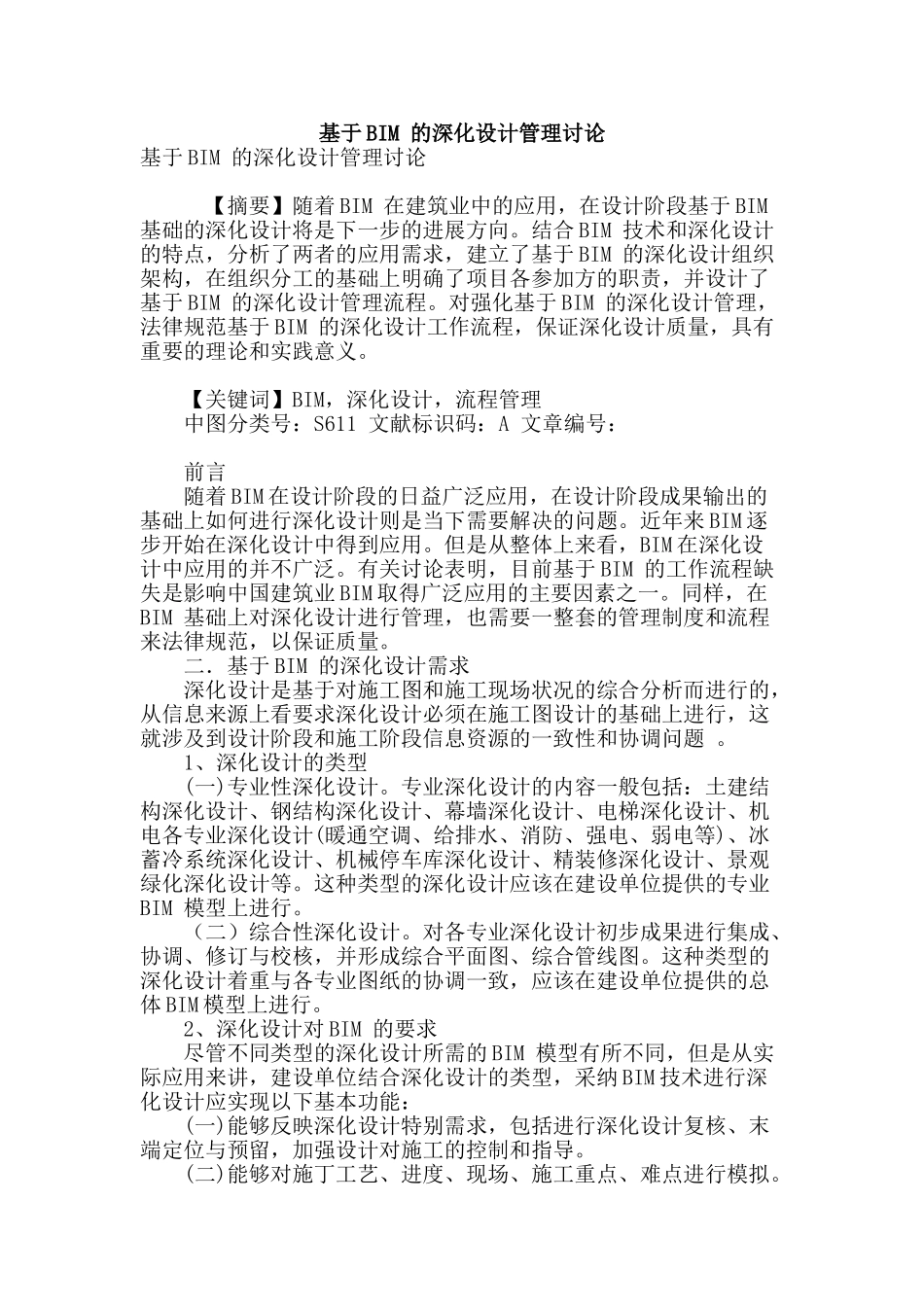

基于 BIM 的深化设计管理讨论基于 BIM 的深化设计管理讨论 【摘要】随着 BIM 在建筑业中的应用，在设计阶段基于 BIM 基础的深化设计将是下一步的进展方向。结合 BIM 技术和深化设计的特点，分析了两者的应用需求，建立了基于 BIM 的深化设计组织架构，在组织分工的基础上明确了项目各参加方的职责，并设计了基于 BIM 的深化设计管理流程。对强化基于 BIM 的深化设计管理，法律规范基于 BIM 的深化设计工作流程，保证深化设计质量，具有重要的理论和实践意义。 【关键词】BIM，深化设计，流程管理 中图分类号：S611 文献标识码：A 文章编号： 前言 随着 BIM 在设计阶段的日益广泛应用，在设计阶段成果输出的基础上如何进行深化设计则是当下需要解决的问题。近年来 BIM 逐步开始在深化设计中得到应用。但是从整体上来看，BIM 在深化设计中应用的并不广泛。有关讨论表明，目前基于 BIM 的工作流程缺失是影响中国建筑业 BIM 取得广泛应用的主要因素之一。同样，在BIM 基础上对深化设计进行管理，也需要一整套的管理制度和流程来法律规范，以保证质量。 二．基于 BIM 的深化设计需求 深化设计是基于对施工图和施工现场状况的综合分析而进行的，从信息来源上看要求深化设计必须在施工图设计的基础上进行，这就涉及到设计阶段和施工阶段信息资源的一致性和协调问题 。 1、深化设计的类型 (一)专业性深化设计。专业深化设计的内容一般包括：土建结构深化设计、钢结构深化设计、幕墙深化设计、电梯深化设计、机电各专业深化设计(暖通空调、给排水、消防、强电、弱电等)、冰蓄冷系统深化设计、机械停车库深化设计、精装修深化设计、景观绿化深化设计等。这种类型的深化设计应该在建设单位提供的专业BIM 模型上进行。 （二）综合性深化设计。对各专业深化设计初步成果进行集成、协调、修订与校核，并形成综合平面图、综合管线图。这种类型的深化设计着重与各专业图纸的协调一致，应该在建设单位提供的总体 BIM 模型上进行。 2、深化设计对 BIM 的要求 尽管不同类型的深化设计所需的 BIM 模型有所不同，但是从实际应用来讲，建设单位结合深化设计的类型，采纳 BIM 技术进行深化设计应实现以下基本功能： (一)能够反映深化设计特别需求，包括进行深化设计复核、末端定位与预留，加强设计对施工的控制和指导。 (二)能够对施丁工艺、进度、现场、施工重点、难点进行模拟。 (三)能够实现对施工过程的控制...
