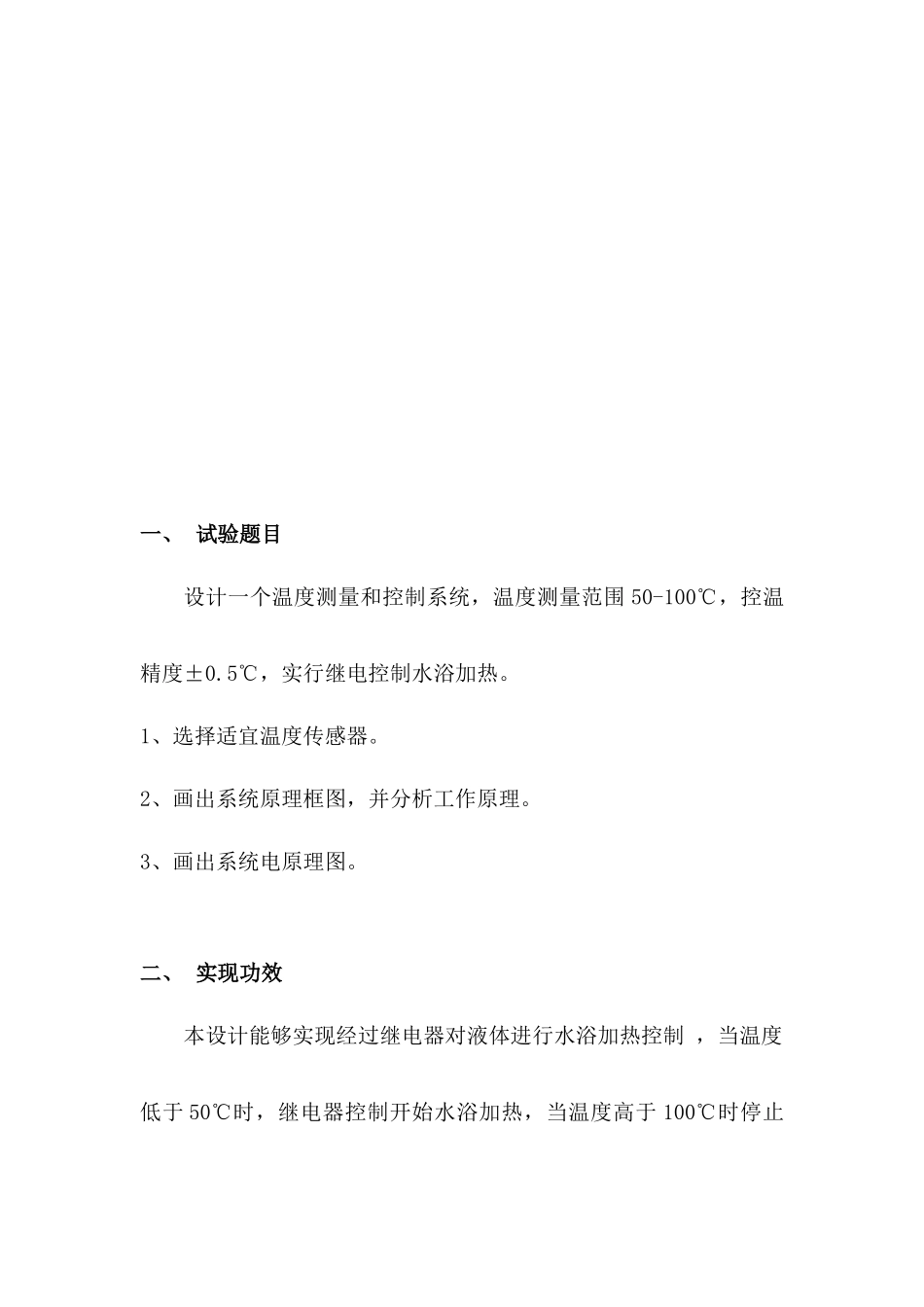

基于 DS18B20 温度继电控制系统设计汇报设计者班级学号武旭飞0801212姚 磊0891202陆 蒙0891201完成时间：6 月 4 日星期三目录一、 试验题目…………………………………………………3二、 实现功效…………………………………………………3三、总体工作原理……………………………………………3四、硬件设备…………………………………………………3五、系统框图…………………………………………………3六、硬件设计…………………………………………………41.单片机最小系统……………………………………42.温度传感器…………………………………………53.键盘液晶显示………………………………………74.继电器控制实施电路………………………………95.总电路连接图………………………………………10七、心得体会…………………………………………………10一、 试验题目设计一个温度测量和控制系统，温度测量范围 50-100℃，控温精度±0.5℃，实行继电控制水浴加热。1、选择适宜温度传感器。2、画出系统原理框图，并分析工作原理。3、画出系统电原理图。二、 实现功效本设计能够实现经过继电器对液体进行水浴加热控制 ，当温度低于 50℃时，继电器控制开始水浴加热，当温度高于 100℃时停止加热，从而实现对温度控制。三、 总体工作原理本设计中温度测量实行是 DS18B20 温度传感器，温度控制系统实行 AT89S51 作为微处理单元经过继电系统进行控制，同时实行 4*4键盘把设定温度最高值和最低值键入单片机数据存放器，经过温度传感器把测得温度信号传给单片机，和单片机里数据相比较，经过继电控制来判定是否进行水浴加热。四、 硬件设备继电器 1 个DS18B20 1 个AT89S51 芯片 1 个MAX232 芯片 1 个LCD1602 液晶显示器 1 个五、 系统框图经过反复思索设计，整个系统能够分成以下多个部分：AT89S51 组成控制电路、显示电路、温度传感器、键盘设定、继电控制、水浴加热温度传感器 DS18B20 把所测得温度送到 AT89S51 单片机上，经过单片机处理，把温度在电路上显示，本系统显示器为液晶显示器LCD1602。经过键盘设定温度范围，将测得实际温度和设定温度相比较，由继电器控制是否加热。控制电路实行单片机最小系统同时完成控制、显示、键盘采集温度等功效。六、硬件设计整个系统以单片机 AT89S51 为关键部件，在 51 最小系统外围添加了温度测量、键盘输入、液晶显示部分和继电器组成实施部件。1. 单片机最小...
