基于MATLAB的AM调制解调系统仿真报告

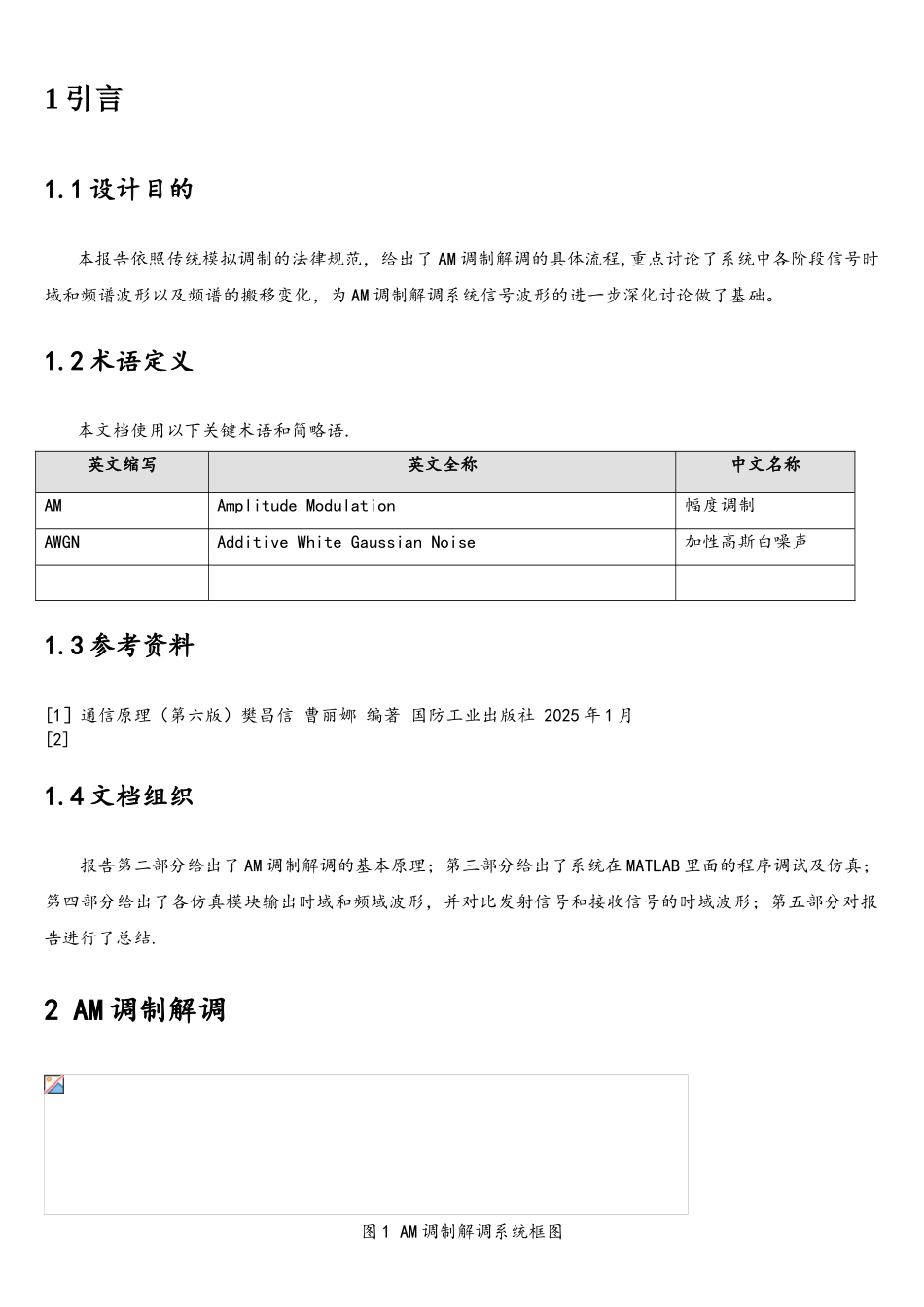

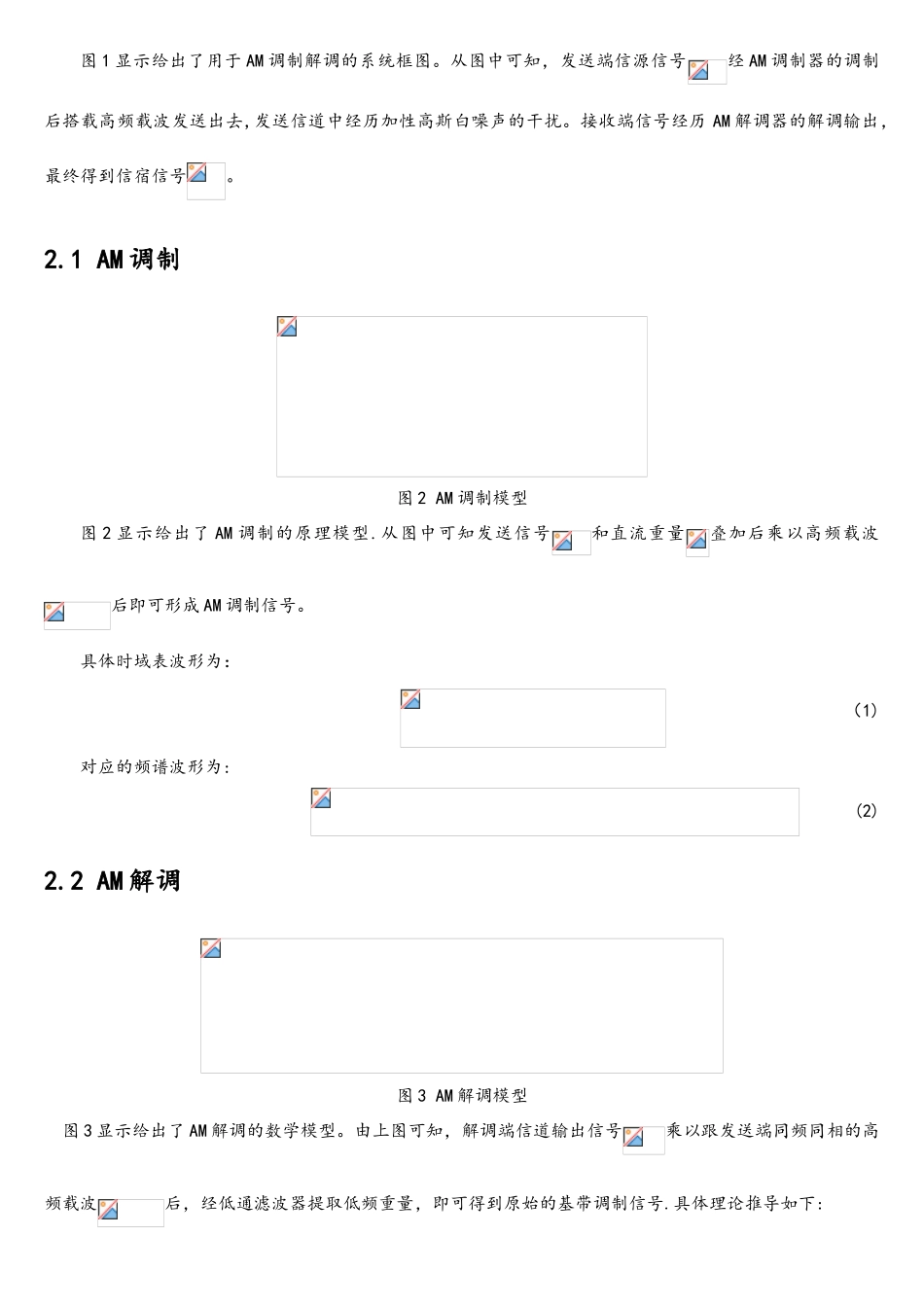

1 引言1.1 设计目的本报告依照传统模拟调制的法律规范，给出了 AM 调制解调的具体流程,重点讨论了系统中各阶段信号时域和频谱波形以及频谱的搬移变化，为 AM 调制解调系统信号波形的进一步深化讨论做了基础。1.2 术语定义本文档使用以下关键术语和简略语.英文缩写英文全称中文名称AMAmplitude Modulation幅度调制AWGNAdditive White Gaussian Noise加性高斯白噪声1.3 参考资料[1］通信原理（第六版）樊昌信 曹丽娜 编著 国防工业出版社 2025 年 1 月[2]1.4 文档组织报告第二部分给出了 AM 调制解调的基本原理；第三部分给出了系统在 MATLAB 里面的程序调试及仿真；第四部分给出了各仿真模块输出时域和频域波形，并对比发射信号和接收信号的时域波形；第五部分对报告进行了总结.2 AM 调制解调图 1 AM 调制解调系统框图图 1 显示给出了用于 AM 调制解调的系统框图。从图中可知，发送端信源信号经 AM 调制器的调制后搭载高频载波发送出去,发送信道中经历加性高斯白噪声的干扰。接收端信号经历 AM 解调器的解调输出，最终得到信宿信号。2.1 AM 调制图 2 AM 调制模型图 2 显示给出了 AM 调制的原理模型.从图中可知发送信号和直流重量叠加后乘以高频载波后即可形成 AM 调制信号。具体时域表波形为： （1)对应的频谱波形为: (2)2.2 AM 解调图 3 AM 解调模型图 3 显示给出了 AM 解调的数学模型。由上图可知，解调端信道输出信号乘以跟发送端同频同相的高频载波后，经低通滤波器提取低频重量，即可得到原始的基带调制信号.具体理论推导如下:送入解调器的 AM 的表达为 （3）与同频同相的相干载波相乘后得 （4）经历低通滤波器滤除高频信号后得 （5)再经过隔直流电容后 (6)3 基于 MATLAB 的 AM 仿真本仿真利用 MATLAB 自带函数仿真了 AM 系统各阶段信号的时域和频域波形，并对比发射信号和解调恢复信号的波形.3。1 仿真基本参数系统仿真前定义采样间隔 ts,载波频率 fc,噪声系数 sigma，和时间长度 t。具体如下:%—---———-—-—------—-—-----—-—----—-----—--—-———--——---—--——-———-—ts=1.e-4;t=-0.04:ts:0。04 ；fc=500;sigma=0。3 ；3。2 生成调制信号仿真中采纳时间长度[-0。02 0。02]高度为1的三角脉冲波形作为调制信号。％———-—-—-----——-—-—-----—-————-—-———--——--—----————————--------——% 生成调制信号m...
