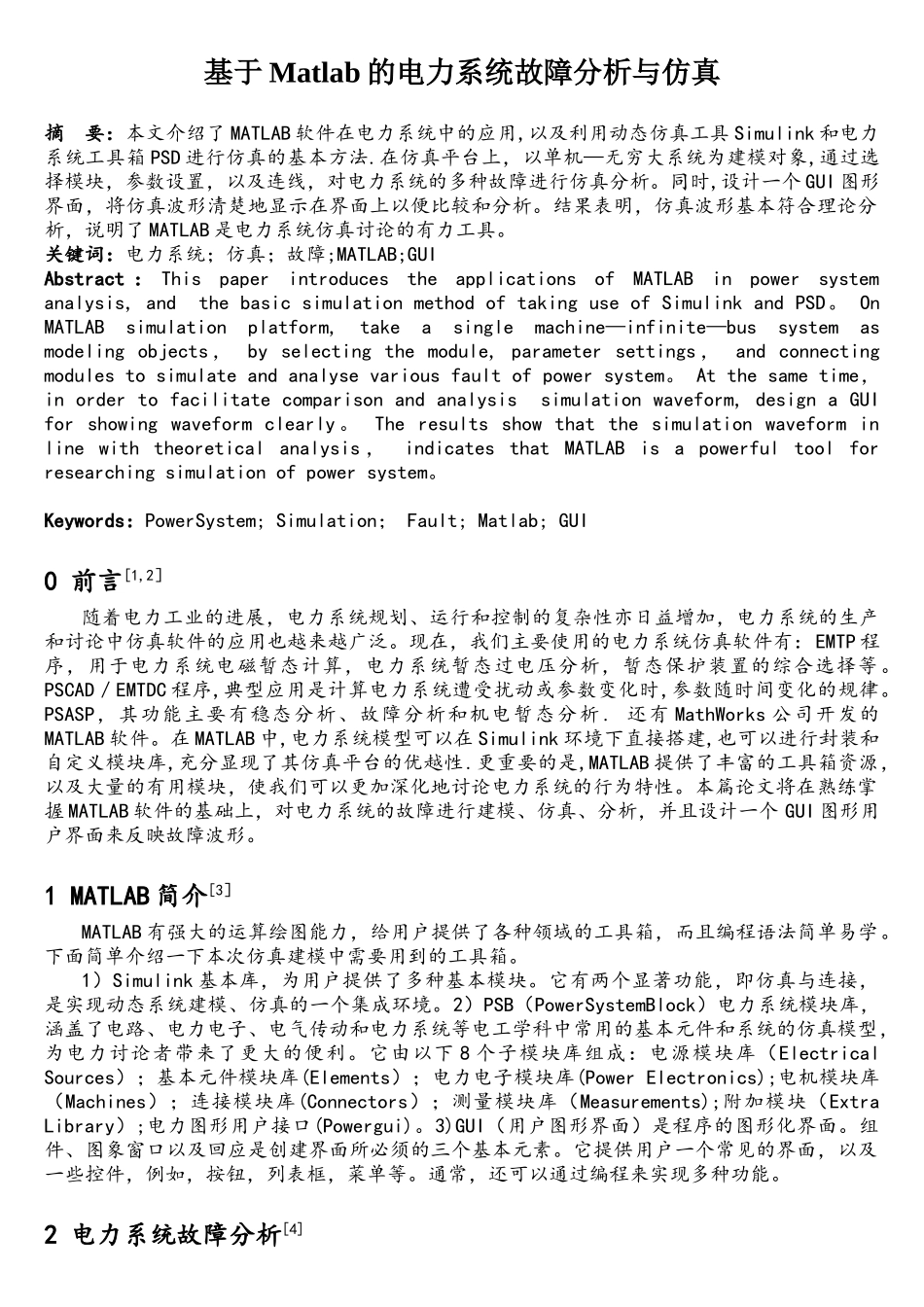

基于Matlab的电力系统故障分析与仿真

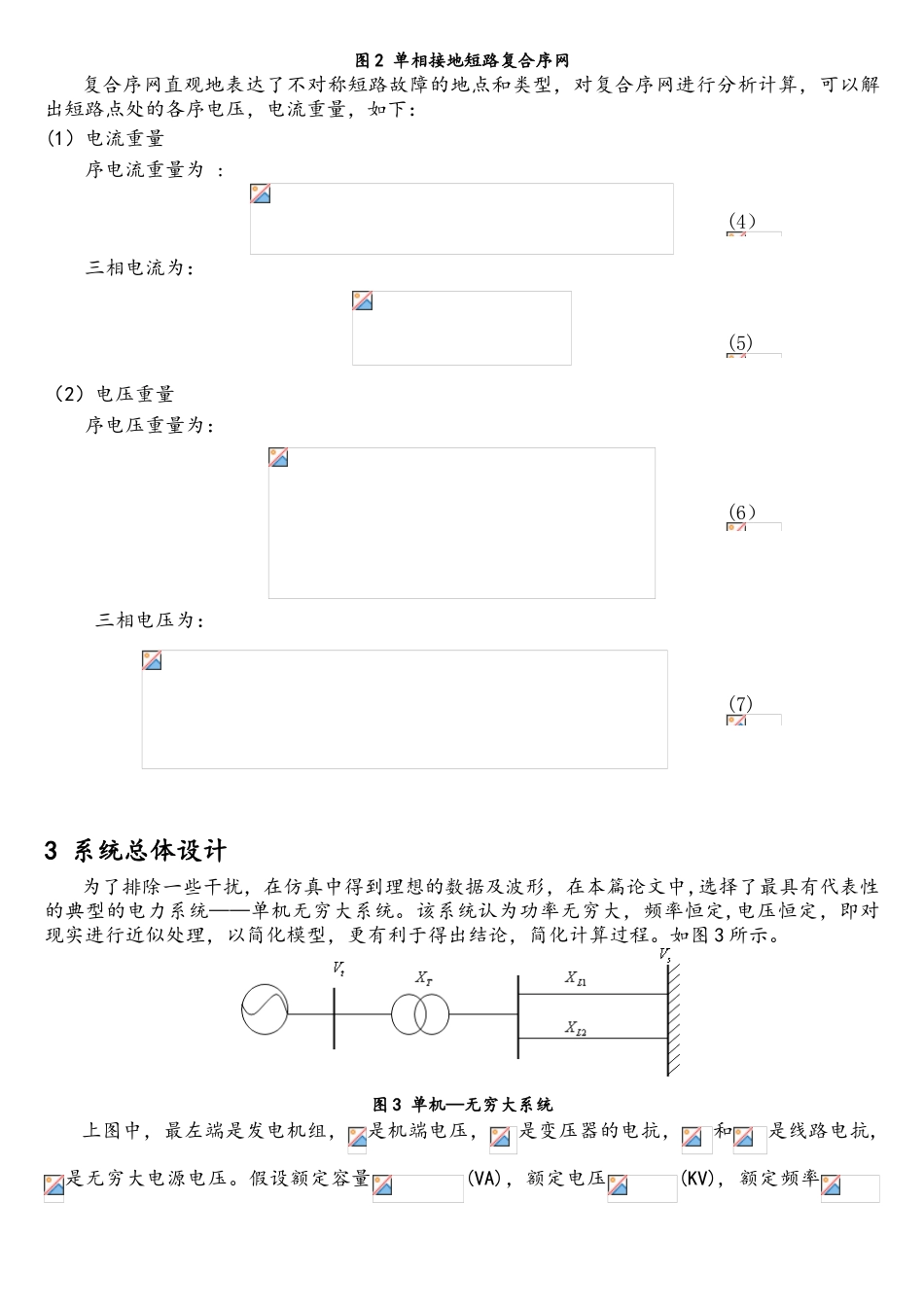

基于 Matlab 的电力系统故障分析与仿真摘 要：本文介绍了 MATLAB 软件在电力系统中的应用,以及利用动态仿真工具 Simulink 和电力系统工具箱 PSD 进行仿真的基本方法.在仿真平台上，以单机—无穷大系统为建模对象,通过选择模块，参数设置，以及连线，对电力系统的多种故障进行仿真分析。同时,设计一个 GUI 图形界面，将仿真波形清楚地显示在界面上以便比较和分析。结果表明，仿真波形基本符合理论分析，说明了 MATLAB 是电力系统仿真讨论的有力工具。关键词：电力系统；仿真；故障;MATLAB;GUIAbstract ： This paper introduces the applications of MATLAB in power system analysis, and the basic simulation method of taking use of Simulink and PSD。 On MATLAB simulation platform, take a single machine—infinite—bus system as modeling objects ， by selecting the module, parameter settings ， and connecting modules to simulate and analyse various fault of power system。 At the same time， in order to facilitate comparison and analysis simulation waveform, design a GUI for showing waveform clearly 。 The results show that the simulation waveform in line with theoretical analysis ， indicates that MATLAB is a powerful tool for researching simulation of power system。Keywords：PowerSystem; Simulation； Fault; Matlab; GUI0 前言[1,2］随着电力工业的进展，电力系统规划、运行和控制的复杂性亦日益增加，电力系统的生产和讨论中仿真软件的应用也越来越广泛。现在，我们主要使用的电力系统仿真软件有：EMTP 程序，用于电力系统电磁暂态计算，电力系统暂态过电压分析，暂态保护装置的综合选择等。PSCAD／EMTDC 程序,典型应用是计算电力系统遭受扰动或参数变化时,参数随时间变化的规律。PSASP，其功能主要有稳态分析、故障分析和机电暂态分析 . 还有 MathWorks 公司开发的MATLAB 软件。在 MATLAB 中,电力系统模型可以在 Simulink 环境下直接搭建,也可以进行封装和自定义模块库,充分显现了其仿真平台的优越性.更重要的是,MATLAB 提供了丰富的工具箱资源，以及大量的有用模块，使我们可以更加深化地讨论电力系统的行为特性。本篇论文将在熟练掌握 MATLA...
