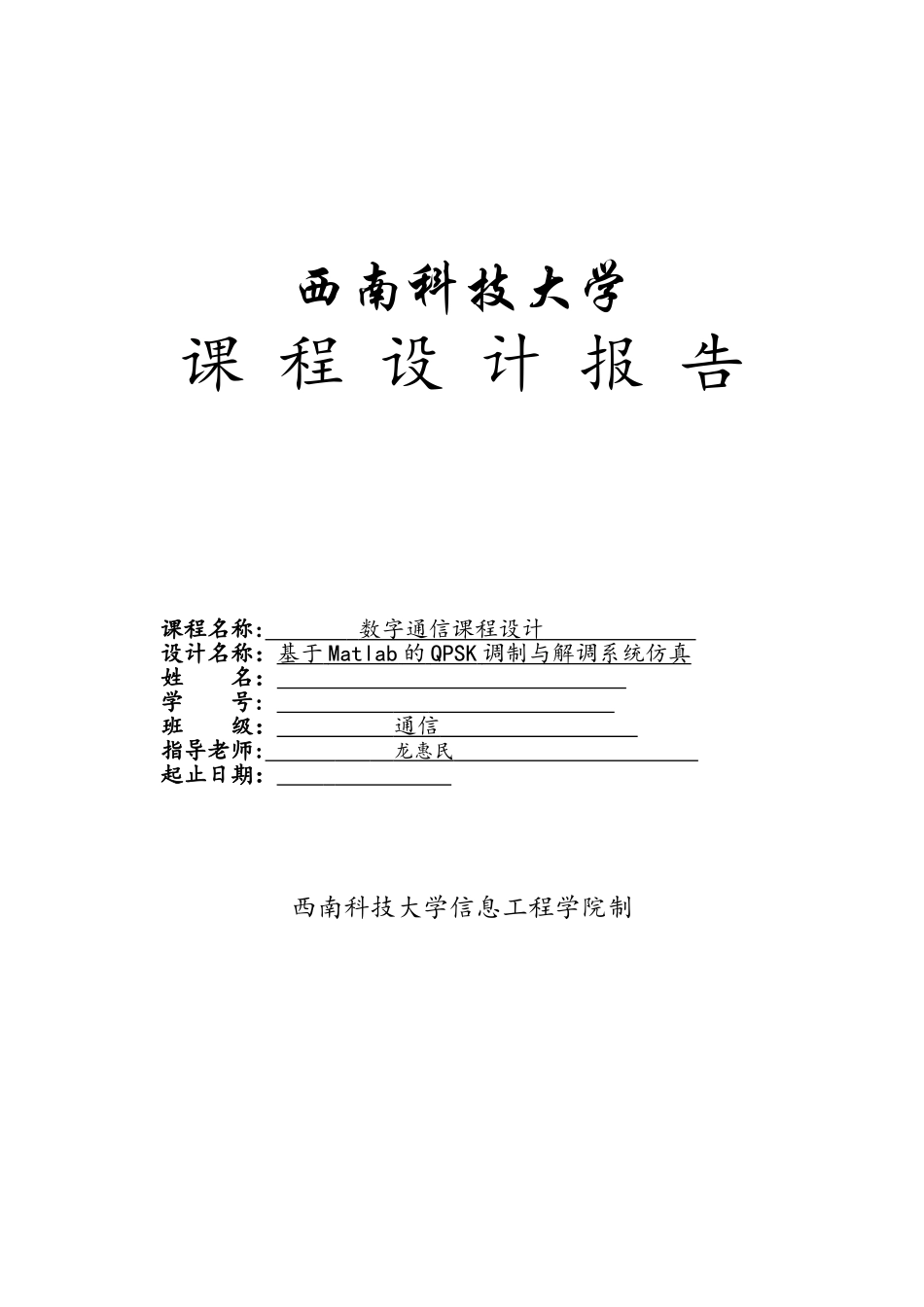

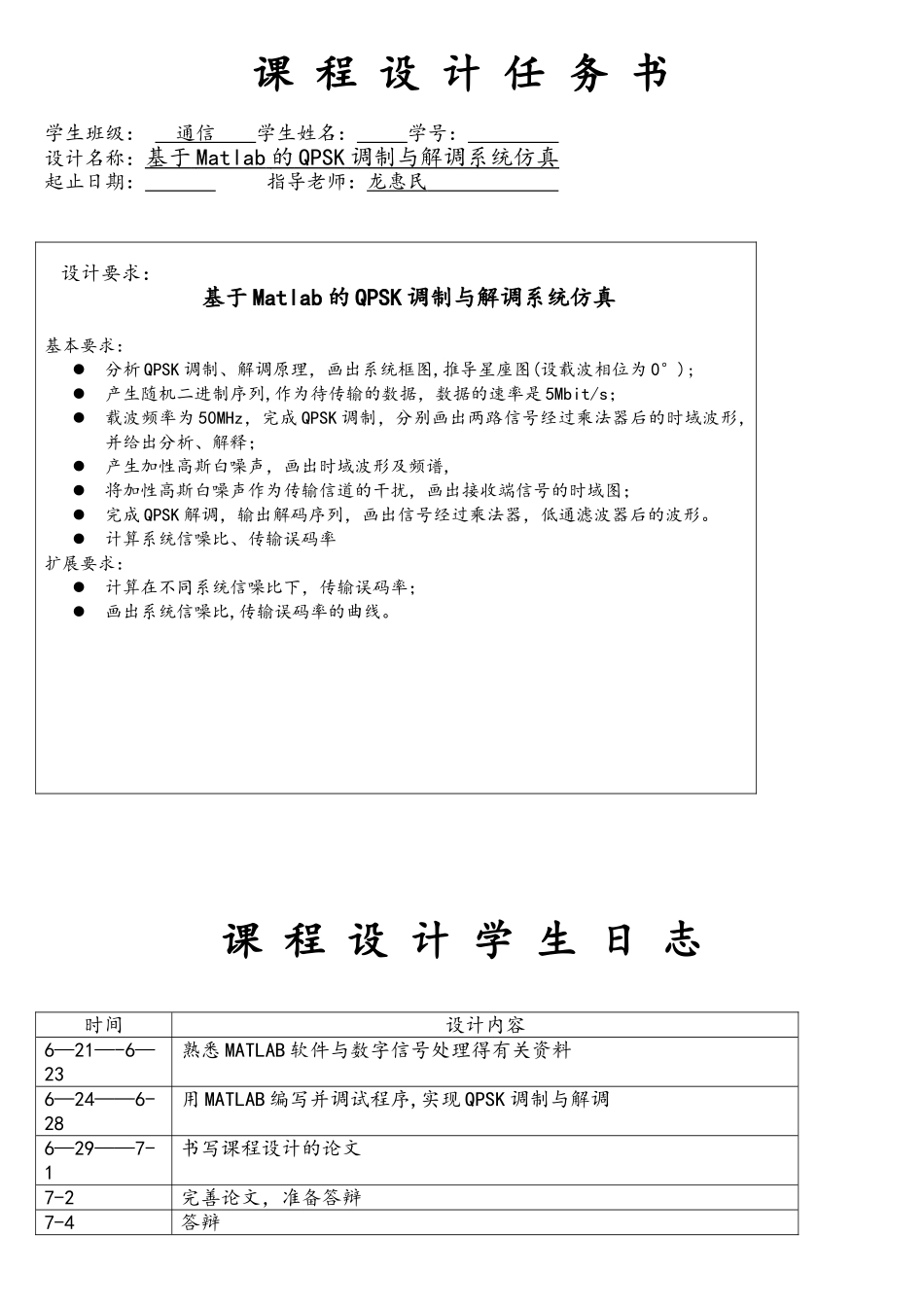

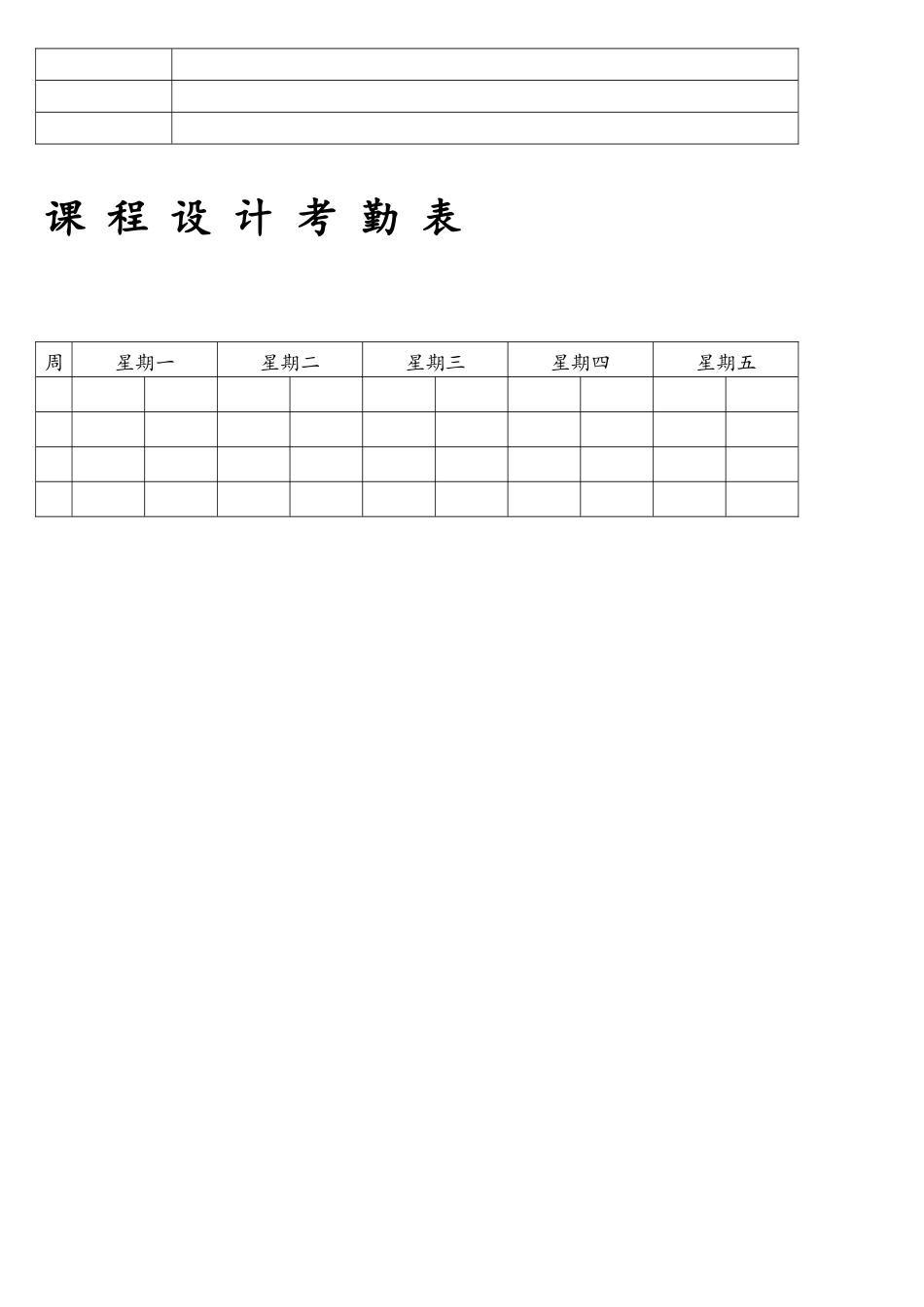

西南科技大学课 程 设 计 报 告课程名称: 数字通信课程设计 设计名称：基于 Matlab 的 QPSK 调制与解调系统仿真 姓 名： 学 号: 班 级： 通信 指导老师: 龙惠民 起止日期： 西南科技大学信息工程学院制课 程 设 计 任 务 书学生班级： 通信 学生姓名： 学号： 设计名称：基于 Matlab 的 QPSK 调制与解调系统仿真 起止日期： 指导老师：龙惠民 设计要求： 基于 Matlab 的 QPSK 调制与解调系统仿真基本要求：分析 QPSK 调制、解调原理，画出系统框图,推导星座图(设载波相位为 0°);产生随机二进制序列,作为待传输的数据，数据的速率是 5Mbit/s；载波频率为 50MHz，完成 QPSK 调制，分别画出两路信号经过乘法器后的时域波形,并给出分析、解释；产生加性高斯白噪声，画出时域波形及频谱,将加性高斯白噪声作为传输信道的干扰，画出接收端信号的时域图；完成 QPSK 解调，输出解码序列，画出信号经过乘法器，低通滤波器后的波形。计算系统信噪比、传输误码率扩展要求：计算在不同系统信噪比下，传输误码率；画出系统信噪比,传输误码率的曲线。课 程 设 计 学 生 日 志时间设计内容6—21—-6—23熟悉 MATLAB 软件与数字信号处理得有关资料6—24——6-28用 MATLAB 编写并调试程序,实现 QPSK 调制与解调6—29——7-1书写课程设计的论文 7-2完善论文，准备答辩7-4答辩课 程 设 计 考 勤 表周星期一星期二星期三星期四星期五课 程 设 计 评 语 表指导老师评语: 成绩： 指导老师： 年 月 日基于 Matlab 的 QPSK 调制与解调系统仿真一、设计目的和意义 目的：用 MATLAB 设计 QPSK 调制与解调系统。 意义:掌握用 MATLAB 工具来实现数字基带信号的调制与解调，包括 QPSK 的调制与解调的原理，工作流程,实现方法等.二、设计原理带通二进制键控系统中,每个码元只能传输 1b 信息，其频带利用率不高。为了提高频带利用率，最有效的办法是使一个码元传输多个比特的信息。这就是多进制键控体制。多进制数字调制是利用多进制数字基带信号去调制载波的振幅，频率或相位。因此，相应地有多进制数字振幅调制(MASK），多进制数字频率调制（MPSK)以及多进制数字相位调制（MPSK)等. QPSK(4PSK，正交相移键控）又叫四相绝对相移调制,是最常用的 MPSK，分为 p/2 系统和p/4 系统两种。它是利用载波的四种不同相位来表征数字信息。由于每一种载波相位...
